50mm 전자음 경보기
BM
전자음 경보기 BM은 제어반 내부에 매입 설치할 수 있는 소형 모델로, Φ30mm 스피커만 외부에 노출됩니다. 75–90 dB의 선명한 전자음을 제공하며, 산업 환경에 자연스럽게 어우러지는 경보 솔루션입니다.
- 전원제어
- Φ30
- 전자음 경보기
- 알람
- 75-90dB
- 실내
- 실외
- IP30
- IP34
제품 특징
- 내장형 알람: 1m 거리에서 최대 90dB의 경고음 출력
- 경고음 패턴: 선택 가능한 2가지 알람음
- 본체: 소형 및 경량 (약 100g)
- NPN/PNP 양방향 입력 지원: 24V 사양 한정
- CE 인증: 24V AC/DC 사양만 해당
제품 사양
| 외형 치수 | - 전면: Ø30mm - 후면: 50mm 정사각형 |
| 정격 전압 | - AC/DC 24V - AC 100V - AC 220V |
| 알람 방식 | - 선택 가능한 2종류의 경고음 |
| 설치 방식 | - 패널 매립형 - 실내용 전용 |
| 본체 색상 | - 본체: 블랙 - 고정링: 크롬 도금 - 패널: ABS 수지 |
| 음압 레벨 | - 약 75dB/1m (24V 기준) - 약 80dB/1m (120V 기준) - 음량 조절 불가 |
| 사운드 내용 | 2종류의 경고음 내장: - 빠르게 교차되는 이중음 - 빠른 간헐적 단일음 |
| 보호 등급 | - IP34 |
| 비고 | - 스위치나 릴레이 등의 무전압 접점 입력 - NPN/PNP 양호환: 24V 사양만 지원 |
| 동작 조건 | - 접점 입력이 닫히면 동작 - 접점이 열리면 정지 |
음향/음성 샘플
참조 구성

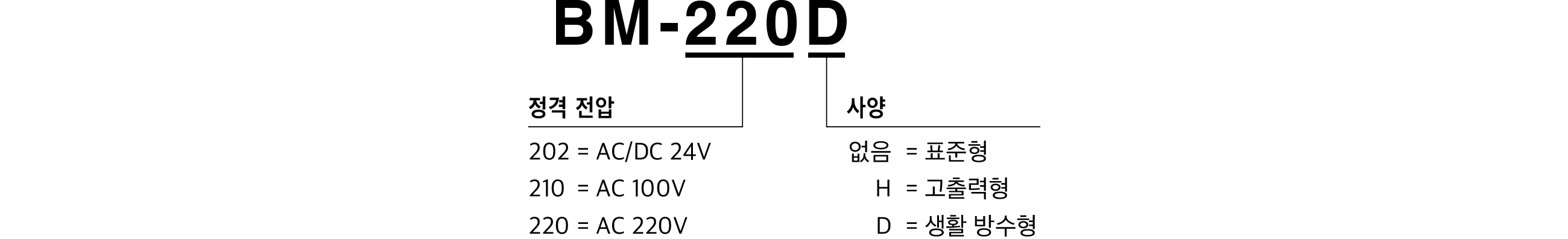

모델 코드
제품 목록
| 모델 번호 | 정격 전압 | 사양 |
|---|---|---|
| BM-202 | AC/DC 24V | 표준형, 80dB |
| BM-210 | AC 100V | 표준형, 85dB |
| BM-220 | AC 220V | |
| BM-202H | AC/DC 24V | 고출력형, 85dB |
| BM-210H | AC 100V | 고출력형, 90dB |
| BM-220H | AC 220V | |
| BM-202D | AC/DC 24V | 생활 방수형, 75dB |
| BM-210D | AC 100V | 생활 방수형, 80dB |
| BM-220D | AC 220V |
