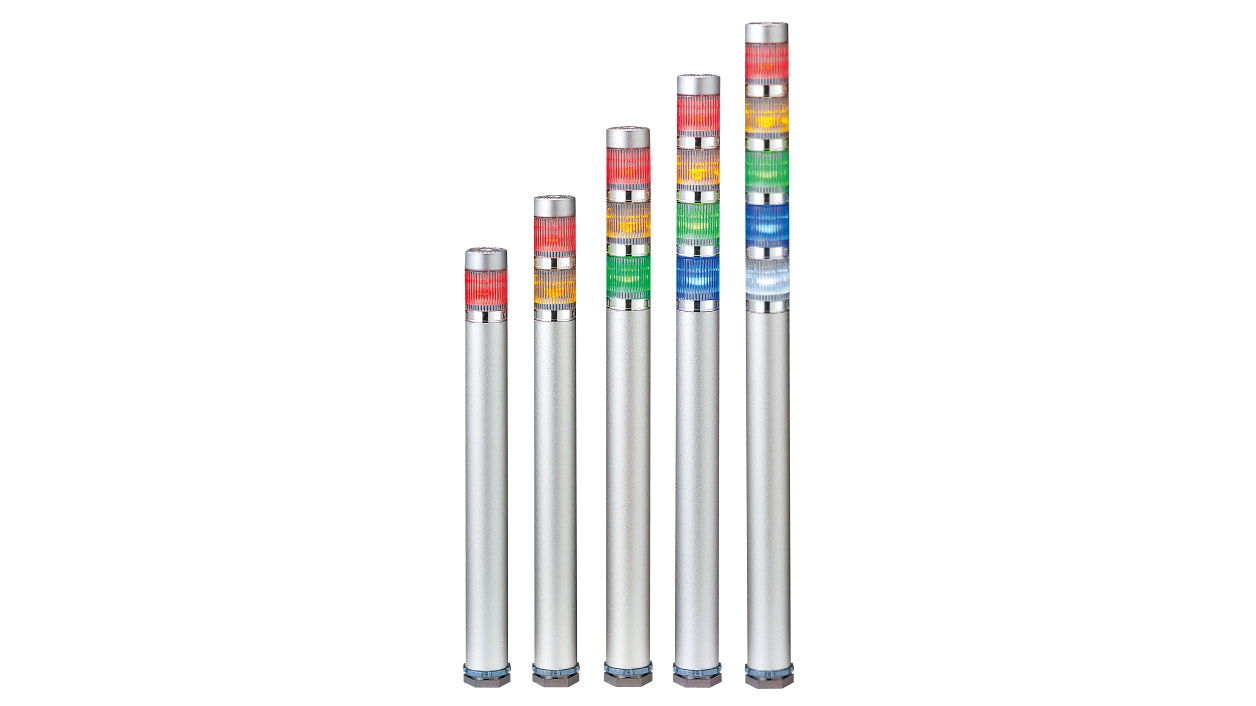

Φ25mm LED 슬림 점등형 시그널 타워
ME-A

직경 25mm 초슬림 디자인으로, 좁은 공간에 쉽게 설치할 수 있습니다.

  • 접점제어
  • 시그널 타워
  • Φ25
  • 점등
  • 실내
  • IP42
  • 적색
  • 황색
  • 녹색
  • 청색
  • 백색
  •  Φ25mm LED 슬림 점등형 시그널 타워 ME-A
  • 뛰어난 시인성의 초슬림 디자인입니다.
  • LED 유닛은 배선 작업 없이 재구성이 가능합니다.
  • 내식성 알루미늄 본체와 충격에 강하고 내열성인 폴리카보네이트 렌즈로 구성되어 있습니다.
  • LED 유닛은 주변 밝기로 인해 표시가 오인되지 않도록 소등 시에도 선명합니다.
  • IP65 보호등급
  • NPN/PNP 오픈 콜렉터

사양

크기 Φ25mm
정격 전압 DC 24V
기능 점등만 가능
본체 색상 실버
본체 특징 사전 조립, 사전 배선
구매 후 교체 및 적층 가능한 모듈식 타입
단 수 최대 5단
LED 유닛 색상 적색
황색
녹색
청색
백색
취득 인증 CE Marking
UL Recognized Component (US)
c-UL Recognized Component (Canada)
RoHS
보호 등급 IP42
IP65 (PNP 타입)

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

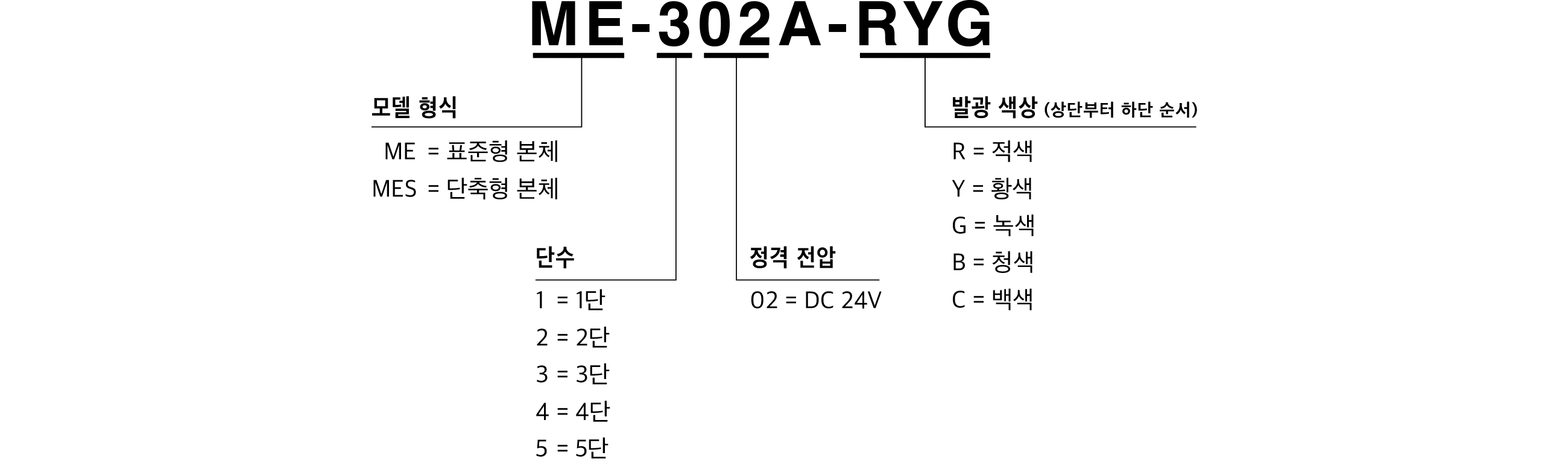

ME-A  

ME-A  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준

																헤드 커버
B32310020-F1 1

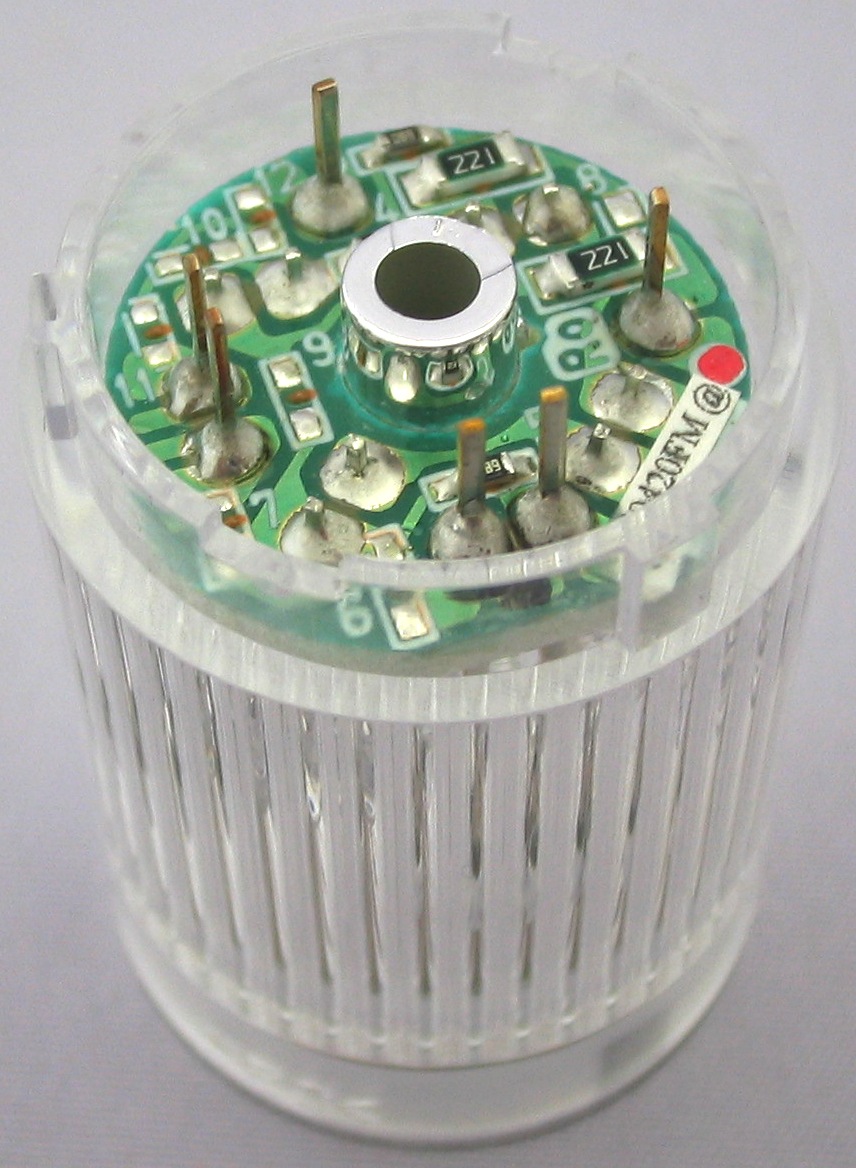

																LED 유닛 : 적색 (클리어 렌즈 타입)
B72100223-1F1 1-5 : 단 수에 따라 달라집니다.

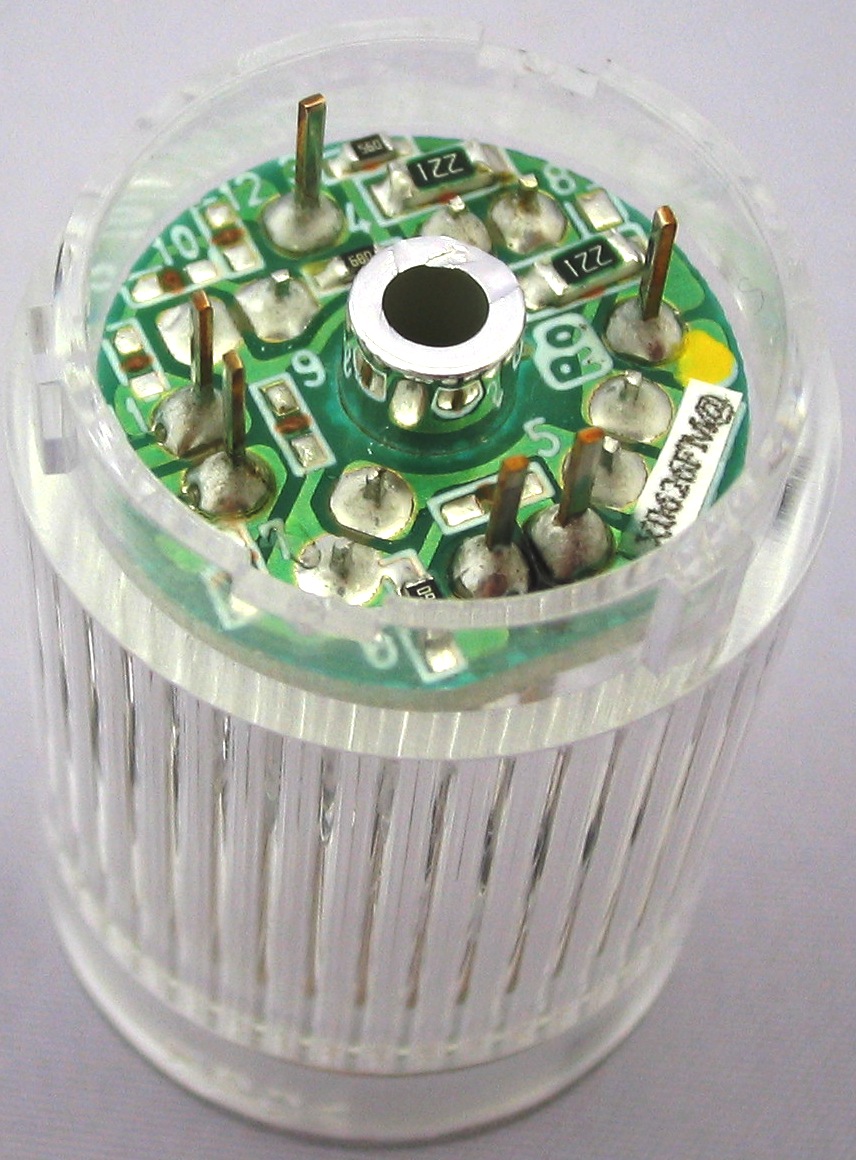

																LED 유닛 : 황색 (클리어 렌즈 타입)
B72100223-2F1 1-5 : 단 수에 따라 달라집니다.

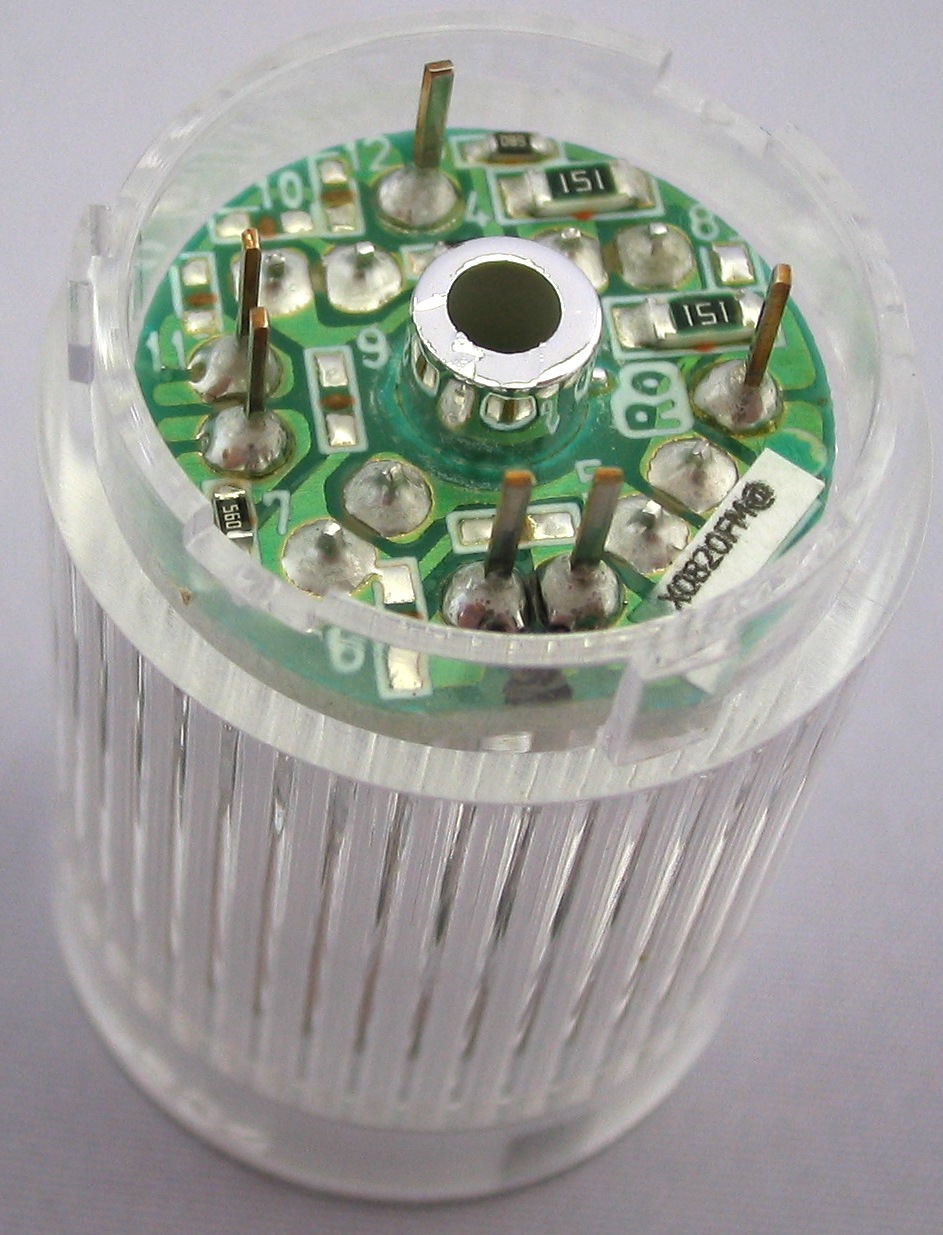

																LED 유닛 : 녹색 (클리어 렌즈 타입)
B72100115-3F1 1-5 : 단 수에 따라 달라집니다.

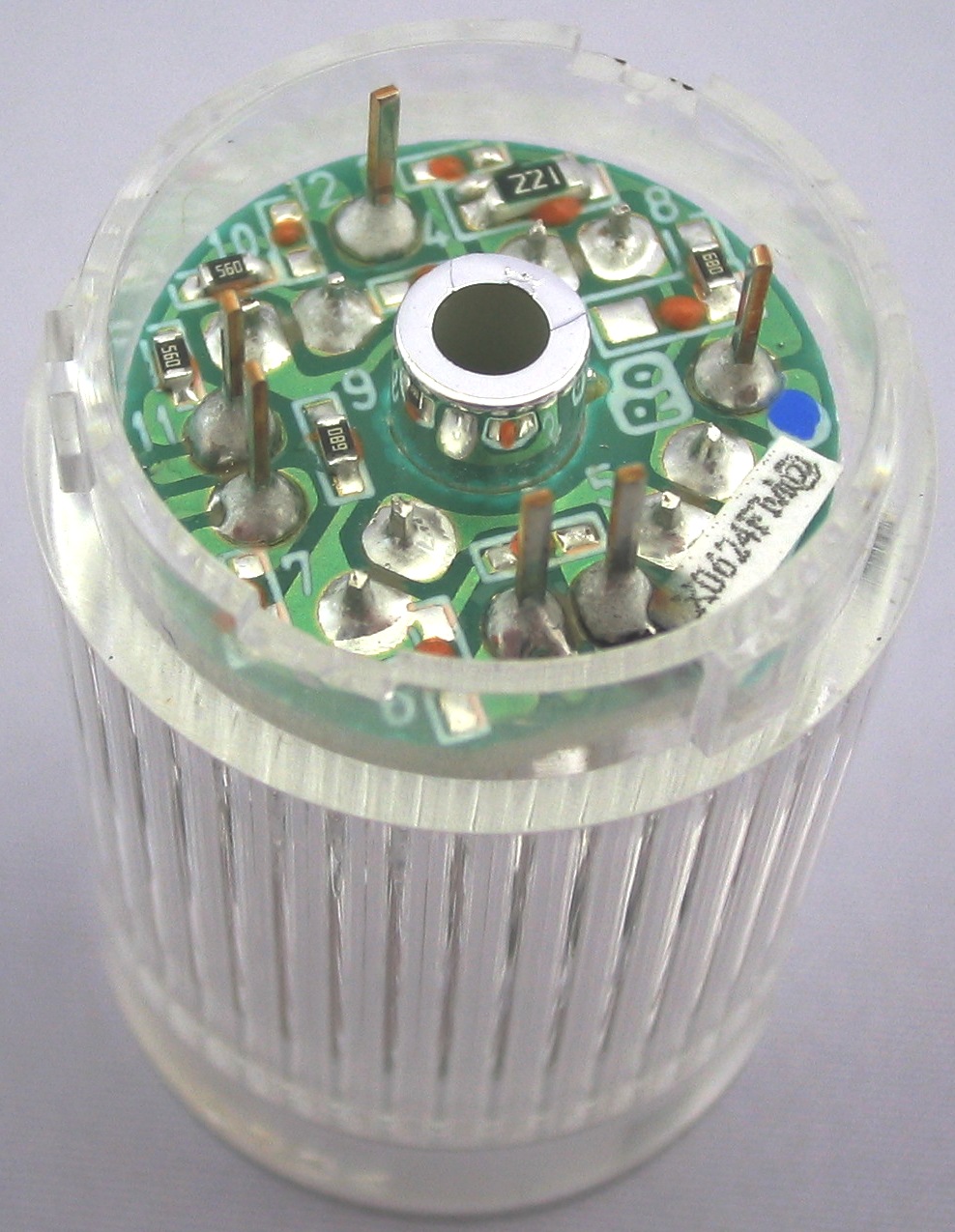

																LED 유닛 : 청색 (클리어 렌즈 타입)
B72100115-4F1 1-5 : 단 수에 따라 달라집니다

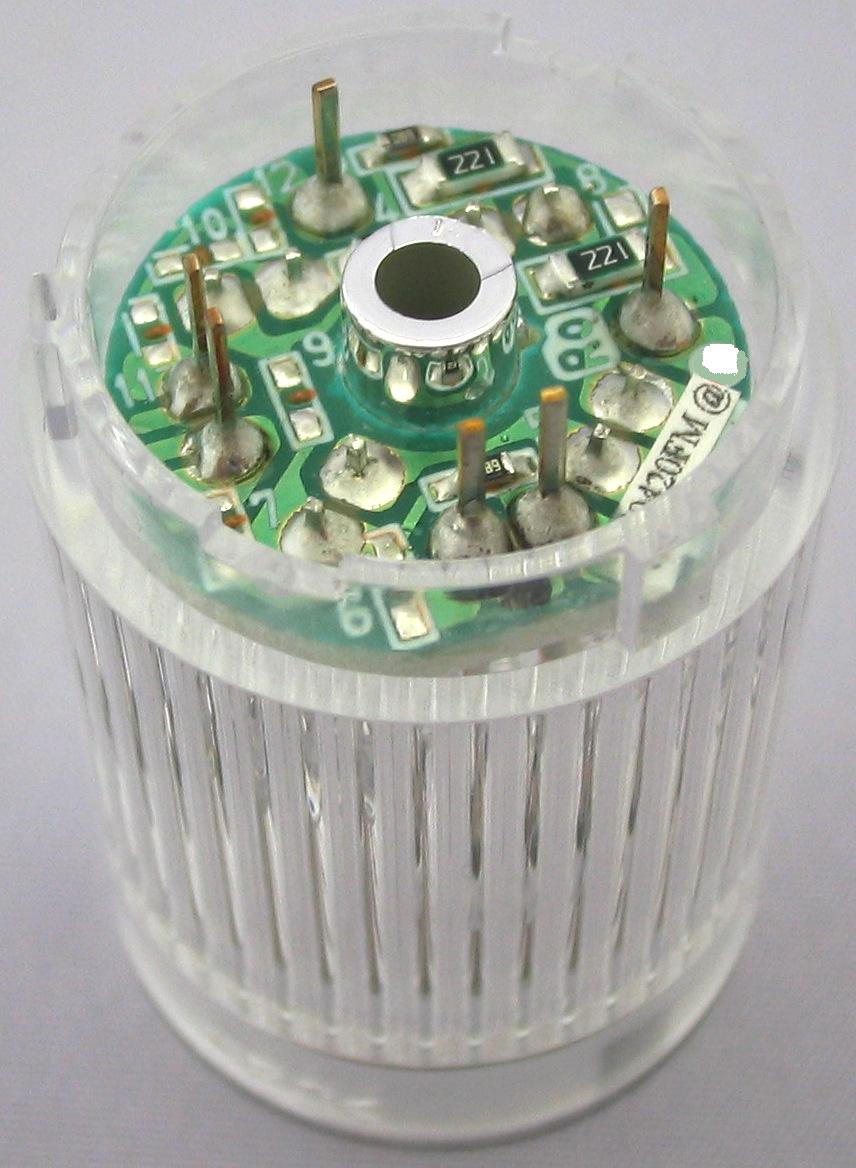

																LED 유닛 : 백색
B72100115-7F1 1-5 : 단 수에 따라 달라집니다.

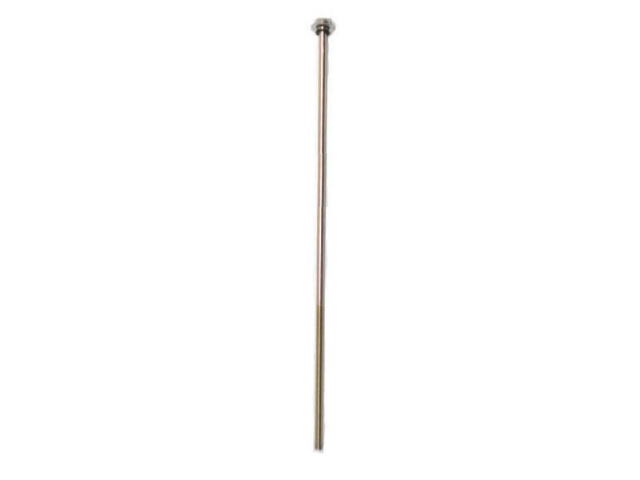

																센터 샤프트 : 1단용
S33552110-0346F1 1

평 와셔 사용
M3x46mm


																센터 샤프트 : 2단용
S33552110-0376F1 1

평 와셔 사용
M3x76mm


																센터 샤프트 : 3단용
S33552110-03108F1 1

평 와셔 사용
M3x108mm


																센터 샤프트 : 4단용
S33552110-03138F1 1

평 와셔 사용
M3x138mm


																센터 샤프트 : 5단용
S33552110-03168F1 1

평 와셔 사용
M3x168mm
