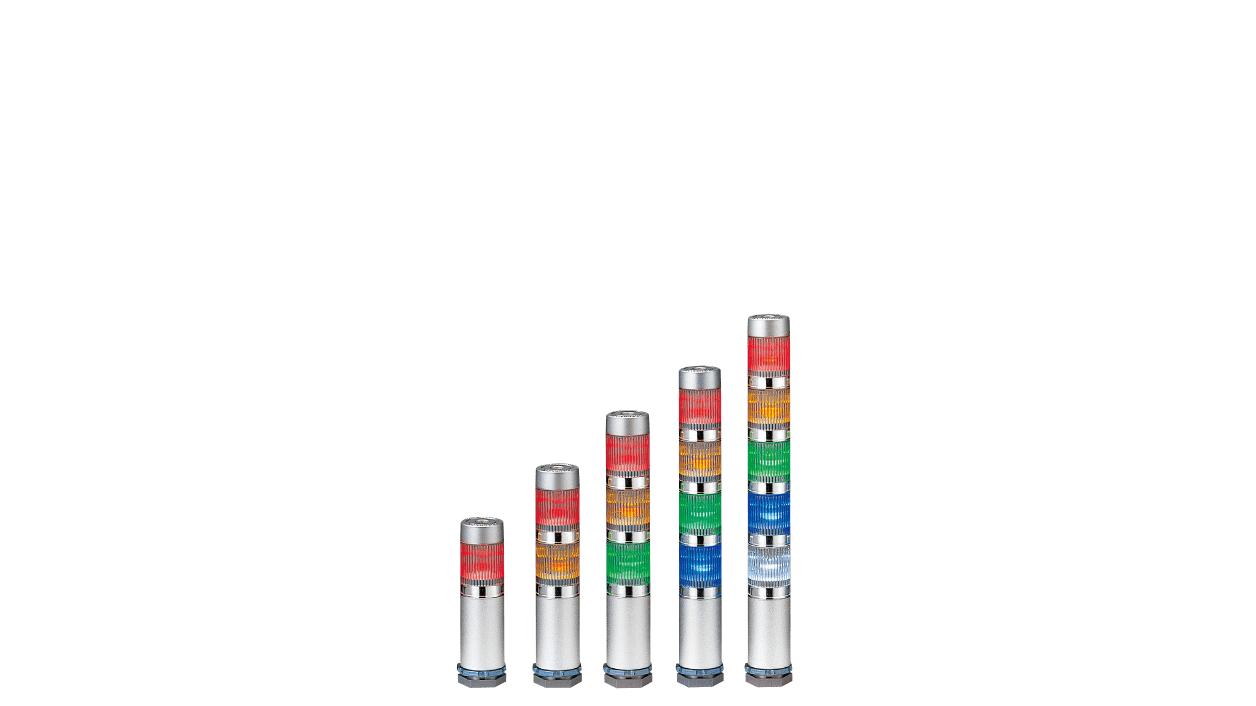

Φ25mm LED 슬림 점등형 시그널 타워
MES-A
직경 25mm 초슬림에 40mm 숏바디 디자인으로, 좁은 공간에 쉽게 설치할 수 있습니다.
- 접점제어
- 시그널 타워
- Φ25
- 점등
- 실내
- IP42
- 적색
- 황색
- 녹색
- 청색
- 백색
제품 특징
- 뛰어난 시인성의 초슬림 디자인입니다.
- LED 유닛은 배선 작업 없이 재구성이 가능합니다.
- 내식성 알루미늄 본체와 충격에 강하고 내열성인 폴리카보네이트 렌즈로 구성되어 있습니다.
- LED 유닛은 주변 밝기로 인해 표시가 오인되지 않도록 소등 시에도 선명합니다.
- IP65 보호등급
- NPN/PNP 오픈 콜렉터
사양
크기 | Φ25mm |
---|---|
정격 전압 | DC 24V |
본체 색상 | 실버 |
본체 특징 | 사전 조립, 사전 배선 구매 후 교체 및 적층 가능한 모듈식 타입 |
단 수 | 최대 5단 |
LED 유닛 색상 | 적색 황색 녹색 청색 백색 |
취득 인증 | CE Marking UL Recognized Component (US) c-UL Recognized Component (Canada) RoHS |
보호 등급 | IP42 IP65 (PNP 타입) |
