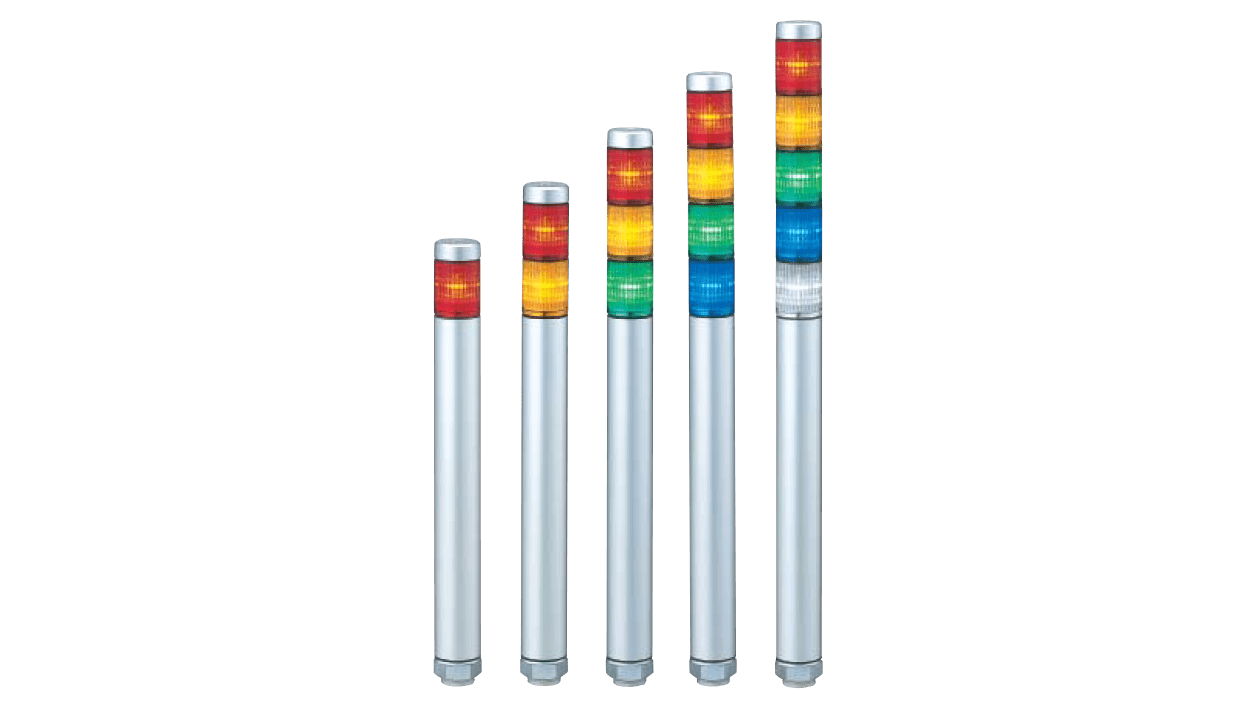

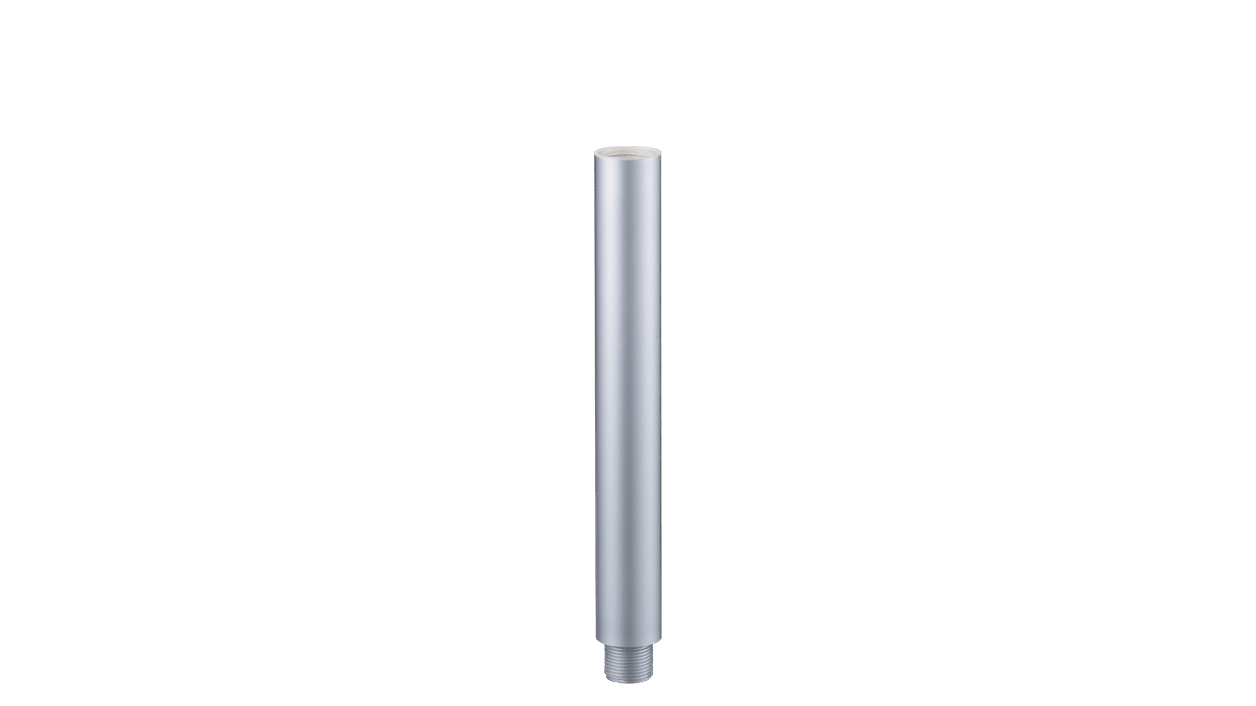

Φ30mm LED 슬림 점등형 시그널 타워
MP

직경 30mm의 LED 신호등으로, 실내용 장비에 최적화된 초소형 구조. 모듈형 설계로 배선 변경 없이 색상 순서를 쉽게 변경할 수 있습니다.

  • 접점제어
  • 시그널 타워
  • Φ30
  • 점등
  • 실내
  • IP65
  • 적색
  • 황색
  • 녹색
  • 청색
  • 백색
  • Φ30mm LED 슬림 점등형 시그널 타워 MP
  • LED 유닛은 배선 작업 없이 재구성이 가능합니다.
  • 내구성 강화와 안전성을 위한 이중 단열이 되어 있습니다.
  • 내열 ABS 수지로 충격에 강합니다.
  • IP65 보호 등급
  • NPN/PNP 오픈 콜렉터
  • M12 커넥터의 빠른 분리와 간편한 설치를 위해 단일 드릴홀로 구성되어 있습니다. (MP-C만 해당)

사양

크기 Φ30mm
정격 전압 AC/DC 24V
기능 점등만 가능
스위치나 릴레이 접점과 같은 무전압 접점 폐쇄
DC 24V용 오픈 컬렉터 트랜지스터(NPN 또는 PNP)
직접 전압 제어
취부 형식 직접 취부만 가능 (M22 취부 너트 및 평와셔 포함)
본체 색상 실버
본체 특징 사전 조립, 사전 배선
구매 후 교체 및 적층 가능한 모듈식 타입
단 수 최대 5단
LED 유닛 색상 적색
황색
녹색
청색
백색
취득 인증 CE
UL Recognized Component (US)
c-UL Recognized Component (Canada)
RoHS
보호 등급 IP65

모델 코드

제품 라인업

모델 단수 정격 전압 LED 단 색상
MP-102-R 1 AC/DC 24V 적색
MP-102-Y 1 AC/DC 24V 황색
MP-102-G 1 AC/DC 24V 녹색
MP-102-B 1 AC/DC 24V 청색
MP-102-C 1 AC/DC 24V 백색
MP-202-RY 2 AC/DC 24V 적색 / 황색
MP-202-RG 2 AC/DC 24V 적색 / 녹색
MP-302-RYG 3 AC/DC 24V 적색 / 황색 / 녹색
MP-402-RYGB 4 AC/DC 24V 적색 / 황색 / 녹색 / 청색
MP-502-RYGBC 5 AC/DC 24V 적색 / 황색 / 녹색 / 청색 / 백색
MP-102C-R 1 DC 24V 적색
MP-102C-Y 1 DC 24V 황색
MP-102C-G 1 DC 24V 녹색
MP-202C-RG 2 DC 24V 적색 / 녹색
MP-202C-YG 2 DC 24V 황색 / 녹색
MP-202C-GR 2 DC 24V 녹색 / 적색
MP-302C-RYG 3 DC 24V 적색 / 황색 / 녹색
MP-302C-YGR 3 DC 24V 황색 / 녹색 / 적색

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

사용 설명서

2D CAD / 3D CAD

제품 사양

MP  

MP  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준
헤드 커버
B32310025-F1 1
LED 유닛 : 적색
B72100182-1F1 1-5 : 단 수에 따라 달라집니다.
LED 유닛 : 황색
B72100182-2F1 1-5 : 단 수에 따라 달라집니다.
LED 유닛 : 녹색
B72100182-3F1 1-5 : 단 수에 따라 달라집니다.
LED 유닛 : 청색
B72100182-4F1 1-5 : 단 수에 따라 달라집니다.
LED 유닛 : 백색
B72100182-7F1 1-5 : 단 수에 따라 달라집니다.
센터 샤프트 : 1 단용
S33552120-0355F1 1

O 링이있는 평 와셔
M3x55mm
센터 샤프트 : 2 단용
S33552120-0390F1 1

O 링이있는 평 와셔
M3x90mm
센터 샤프트 : 3 단용
S33552120-03125F1 1

O 링이있는 평 와셔
M3x125mm
센터 샤프트 : 4 단용
S33552120-03160F1 1

O 링이있는 평 와셔
M3x160mm
센터 샤프트 : 5 단용
S33552120-03195F1 1

O 링이있는 평 와셔
M3x195mm
