37.5mm 벽면 취부형 LED 시그널 타워
WEP

장비의 시인성을 향상시키는 WEP 시리즈 벽면 취부형 시그널 타워 – 두께 37.5mm의 슬림한 설계, IP65 방수·방진 등급, PLC 직접 연결 지원, 일체화가 쉬운 안정적인 경고 표시 장치입니다.

  • 접점제어
  • 시그널 타워
  • W90×D37.5
  • 점등
  • 점멸
  • 알람
  • 90dB(FB타입)
  • 실내
  • IP65
  • IP54(FB타입)
  • 적색
  • 황색
  • 녹색
  • 청색
  • 백색

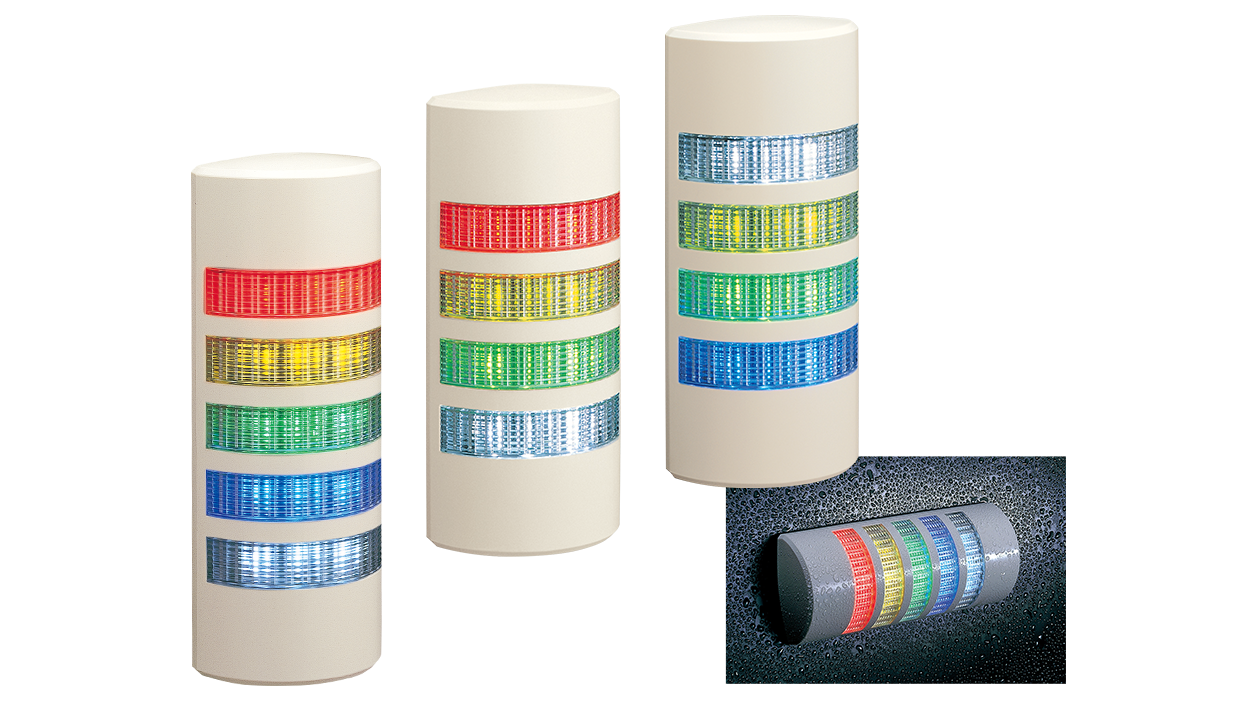

  • 37.5mm 벽면 취부형 LED 시그널 타워 WEP
  • 투명한 수직 커트 렌즈: 넓은 시야로 시인성을 향상시킵니다.
  • FB타입: 90dB(at 1m)의 음향 알람이 내장되어 있습니다.
  • 설치: 수직 및 수평
  • 본체 색상: 라이트 그레이
  • 렌즈: 충격에 강하고 내열성인 폴리카보네이트 수지로, 내구성과 빛 투과성이 우수합니다.
  • NPN/PNP 호환: PLC에 직접 연결합니다. (DC 24V만 해당)
  • 조명 패턴: 연속 및 점멸 (점멸은 FB 타입에서만 사용 가능)
  • 방진 및 방수 IP65 (FB 타입 제외: IP54)
  • 사용 가능한 색상: 적색, 황색, 녹색, 청색, 백색

사양

크기 37.5mm
정격 전압 AC/DC 24V
기능 점등
점등, 점멸, 부저 (FB타입만 해당)
취부 위치 실내
취부 방향 수직, 거꾸로, 옆으로
본체 색상 라이트 그레이
단 수 3~5단 선택 가능
LED 색상 적색
황색
녹색
청색
백색
음압 부저1 : 삐삐삐
부저2 : 삐이, 삐이, 삐이
Max 90dB (1m에서)
준수 규정 CE
UL
RoHS
보호 등급 IP65
IP54(FB 타입)

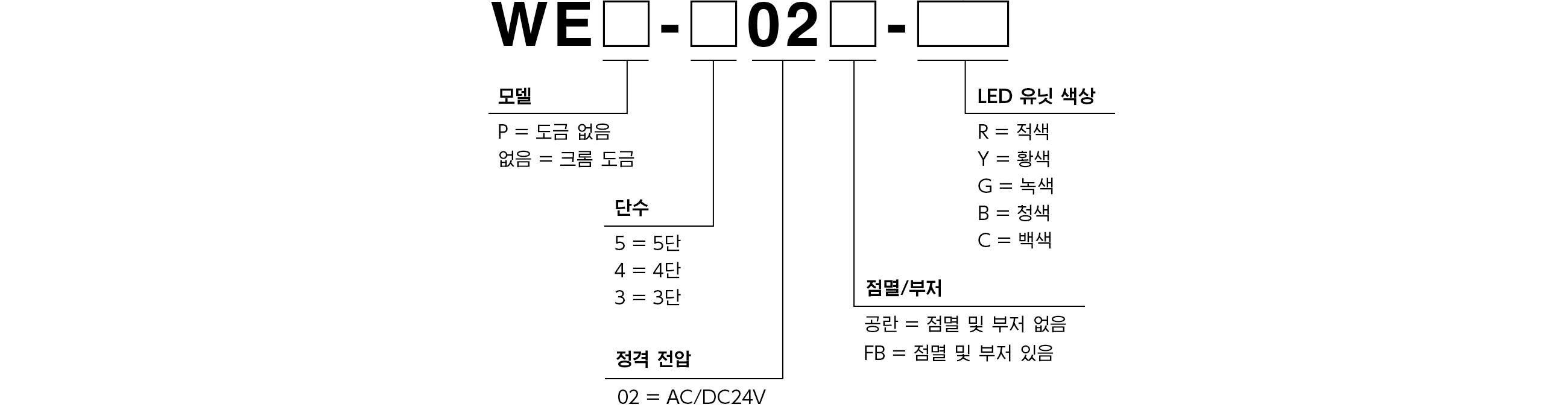

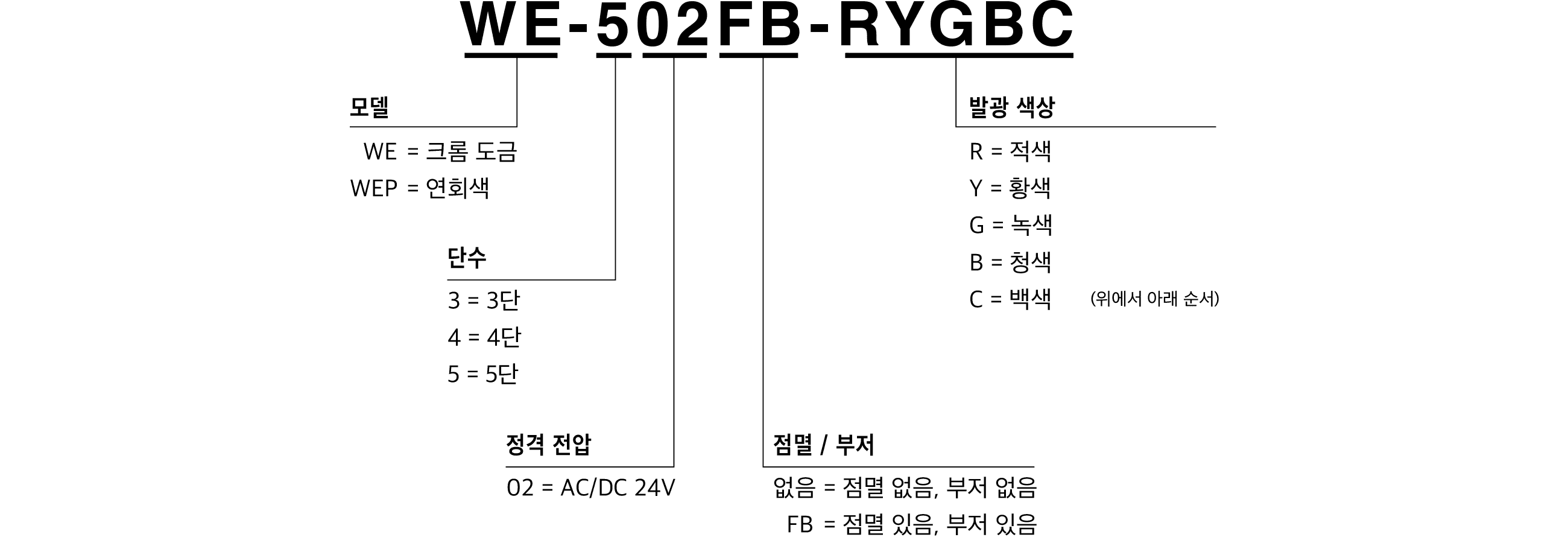

모델 코드

모델 코드

제품 목록

모델 번호 커버 색상 단 수 정격 전압 동작 부저 발광 색상
WEP-302-RYG 라이트 그레이 3 AC/DC 24V 점등 - 적색, 황색, 녹색
WEP-302-RYB 라이트 그레이 3 AC/DC 24V 점등 - 적색, 황색, 청색
WEP-302-RYC 라이트 그레이 3 AC/DC 24V 점등 - 적색, 황색, 백색
WEP-302FB-RYG 라이트 그레이 3 AC/DC 24V 점등 + 점멸 ✔ 적색, 황색, 녹색
WEP-302FB-RYB 라이트 그레이 3 AC/DC 24V 점등 + 점멸 ✔ 적색, 황색, 청색
WEP-302FB-RYC 라이트 그레이 3 AC/DC 24V 점등 + 점멸 ✔ 적색, 황색, 백색
WEP-402-RYGB 라이트 그레이 4 AC/DC 24V 점등 - 적색, 황색, 녹색, 청색
WEP-402-RYGC 라이트 그레이 4 AC/DC 24V 점등 - 적색, 황색, 녹색, 백색
WEP-402FB-RYGB 라이트 그레이 4 AC/DC 24V 점등 + 점멸 ✔ 적색, 황색, 녹색, 청색
WEP-402FB-RYGC 라이트 그레이 4 AC/DC 24V 점등 + 점멸 ✔ 적색, 황색, 녹색, 백색
WEP-502-RYGBC 라이트 그레이 5 AC/DC 24V 점등 - 적색, 황색, 녹색, 청색, 백색
WEP-502FB-RYGBC 라이트 그레이 5 AC/DC 24V 점등 + 점멸 ✔ 적색, 황색, 녹색, 청색, 백색

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

사용 설명서

2D CAD / 3D CAD

제품 사양

WEP-302(FB)  

WEP-302(FB)  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준
커버：WEP-302 명판 부착
B32310021-21F1 1
커버：WEP-302FB 명판 부착
B32310021-21F2 1
WEP-402(FB)  

WEP-402(FB)  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준
커버：WEP-402 명판 부착
B32310021-31F2 1
커버：WEP-402FB 명판 부착
B32310021-31F1 1
WEP-502(FB)  

WEP-502(FB)  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준
커버：WEP-502 명판 부착
B32310021-11F1 1
커버：WEP-502FB 명판 부착
B32310021-11F2 1
