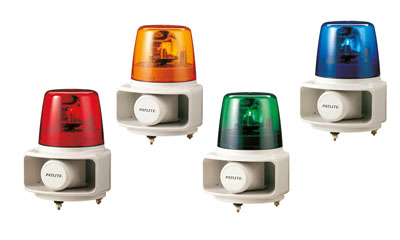

회전형 전자음 경보기 일체형 표시등
RT-A/C/D/E

이 회전형 전자음 경보기 일체형 표시등은 최대 105dB(1m 기준)의 강력한 알림 사운드를 제공합니다. 32가지 사운드를 내장하고 있으며, 볼륨 조절 다이얼과 테스트 재생 스위치를 통해 설치 시 간편하게 설정이 가능합니다. 실외 사용을 위한 방적 설계와 NPN 오픈 컬렉터 입력 지원으로, 주차장 시스템이나 산업용 장비의 상태 표시에 적합합니다.

  • 접점제어
  • Φ162
  • 회전등
  • 회전
  • 하이브리드 제품
  • 알람
  • 멜로디
  • 105dB이상
  • 실내
  • 실외
  • IP23
  • 적색
  • 황색
  • 녹색
  • 청색
  • 회전형 전자음 경보기 일체형 표시등 RT-A/C/D/E

제품 특징

  • 32종의 사운드가 하나의 장치에 사전 탑재되어 있습니다.
  • 작업 현장에서의 내구성 및 안전성이 향상되었습니다.
  • 내장 알람: 볼륨 조절을 통해 1m 거리 기준 최대 105dB까지 조정 가능합니다.
  • 설치 방법:
    ・실내용: 수직, 거꾸로, 수평 설치 가능
    ・실외용: 수직 설치만 가능 (혼이 상단을 향하지 않도록 설치하십시오)

중요 안내

※ PATLITE Corporation은 RT-A, C, D 유형에 수록된 일부 저작권 보호 음악 및 음원에 대해 일본 외 국가에서의 사용 허가를 취득하지 않았습니다.
자세한 내용은 한국페트라이트로 문의해 주시기 바랍니다.

모델 사양

외형 치수 - 직경 Ø162 mm
정격 전압 - DC 24V
- AC 100V
- AC 200V
사운드 방식 - RT-A/C/D/E: 32종 사전 녹음 음원
음원 선택 - 디지털 방식의 고음질 사운드
음량 - 1m 거리에서 최대 105dB까지 조절 가능
제어 입력 방식 - 무전압 접점 입력 (스위치, 릴레이 등)
- 오픈 컬렉터 입력 (NPN, DC 24V / AC 120V 대응)
- 전압 입력 (DC 24V 한정, K/L형 — 배선도 참조)
글로브 색상 - 적색
- 황색
- 녹색
- 청색
글로브 재질 - AS 수지
보호 등급 - IP23 (요청 시 IP65 가능)
옵션 부품 - SZ-008
- SZ-023

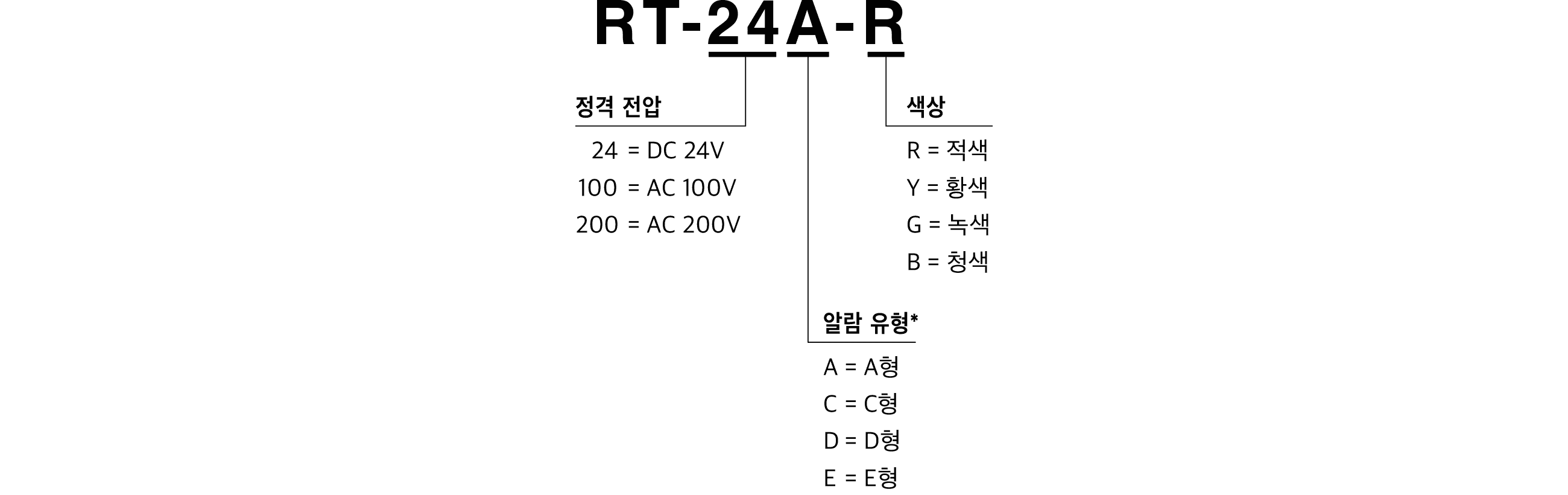

모델 코드

Model Code

자세한 내용은 종합 카탈로그의 알람음 선택표를 참조하십시오.

제품 목록

모델 번호 정격 전압 알람 유형 색상
RT-24 □ -R/Y/G/B DC 24V A/C/D/E 적색 / 황색 / 녹색 / 청색
RT-100 □ -R/Y/G/B AC 100V A/C/D/E 적색 / 황색 / 녹색 / 청색
RT-200 □ -R/Y/G/B AC 200V A/C/D/E 적색 / 황색 / 녹색 / 청색

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

사용 설명서

2D CAD / 3D CAD

제품 사양

RT-24A/C/D/E  

RT-24A/C/D/E  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준

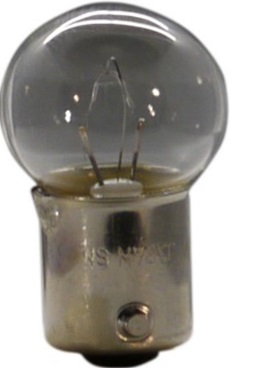

백열전 구　24V20W　1 박스 10 개입　
D02402003-F1 1

백열전 구　24V20W　1 박스 10 개입

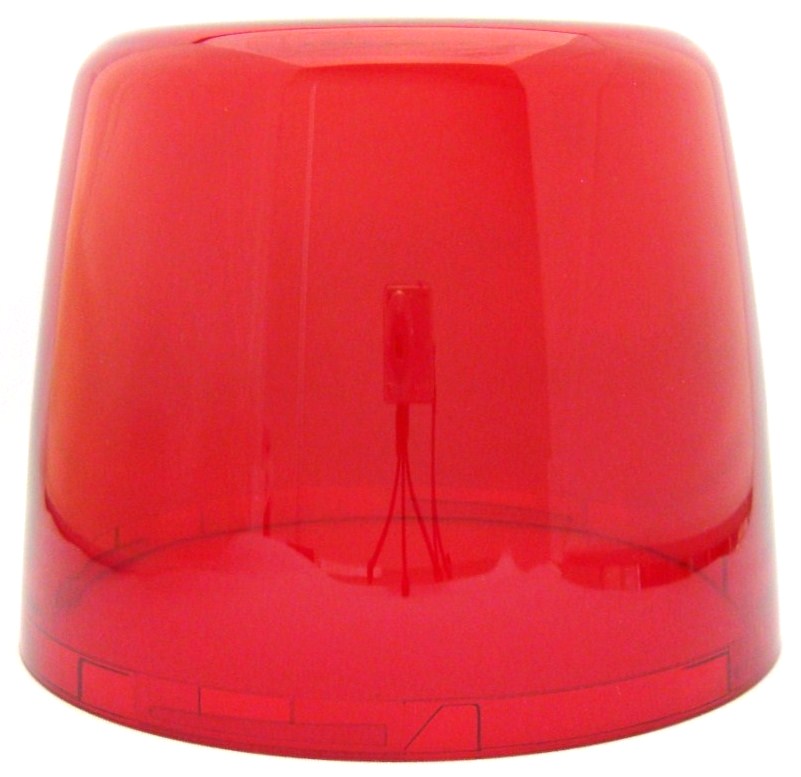

글로브：적색
A31110018-1F1 1

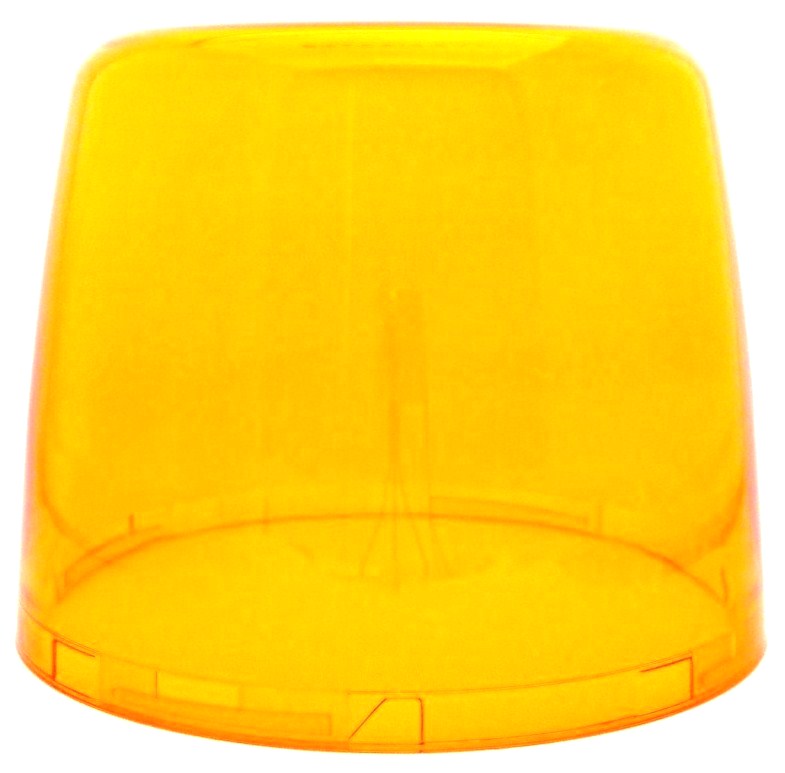

글로브：황색
A31110018-2F1 1

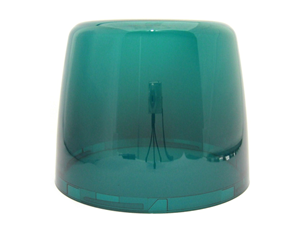

글로브：녹색
A31110018-3F1 1

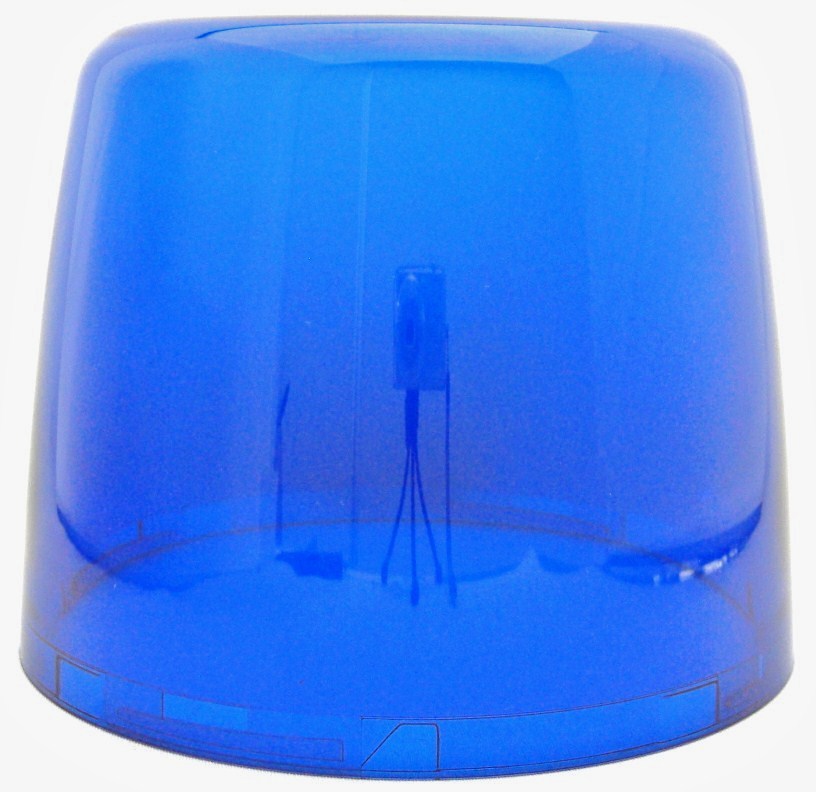

글로브：청색
A31110018-4F1 1

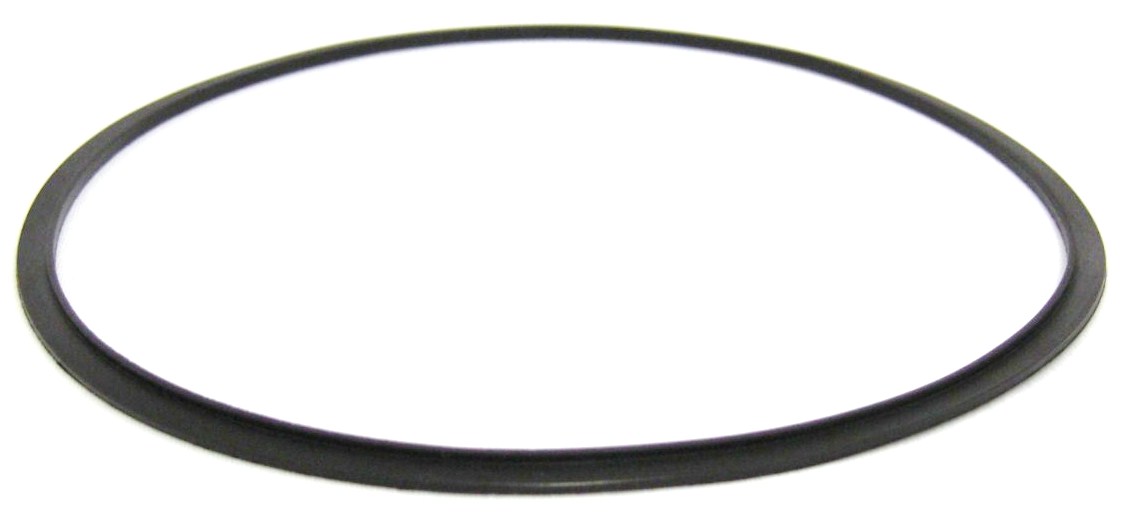

글러브 패킹　
C33410001-F1 1
모터 어셈블리 10AB2K 풀리
M02201022-112F1 1

모터명판의 인쇄는 'SMB - 10AB2K'입니다.
모터 교환은 납땜 작업이 필요합니다.
로터 고무
A51120008-F1 1

외경Ф70mm 높이 3mm
반사기
A41110004-F1 1
고무 쿠션 키트
A81110008-F5 3
RT-100A/C/D/E   RT-200A/C/D/E  

RT-100A/C/D/E  

RT-200A/C/D/E  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준
백열전 구　12V15W　1 박스 10 개입
D01201503-F1 1

백열 전구 모양 G18/BA15S
글로브：적색
A31110018-1F1 1
글로브：황색
A31110018-2F1 1
글로브：녹색
A31110018-3F1 1
글로브：청색
A31110018-4F1 1
글러브 패킹　
C33410001-F1 1
모터 어셈블리 10AB2K 풀리
M02201022-112F1 1

모터명판의 인쇄는 'SMB - 10AB2K'입니다.
모터 교환은 납땜 작업이 필요합니다.
로터 고무
A51120008-F1 1

외경Ф70mm 높이 3mm
반사기
A41110004-F1 1
고무 쿠션 키트
A81110008-F5 3
