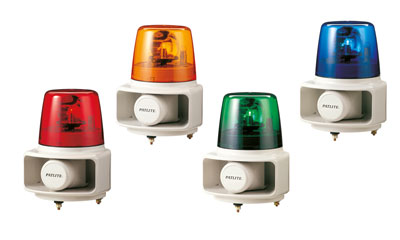

Φ162mm, 회전등 일체형 Horn형 MP3 음성 합성 경보기
RT-VF
RT 시리즈는 넓어진 공장 면적에 대응하기 위한 대형 Horn과 회전등의 결합 제품입니다.
- 접점제어
- Φ162
- 회전등
- 회전
- 하이브리드 제품
- 음성합성
- 105dB
- 실내
- 실외
- IP23
- 적색
- 황색
- 녹색
- 청색
제품 특징
- SD 카드를 이용한 MP3 추가로 고음질 메시지 데이터 프로그래밍을 간소화하였습니다.
"비트 입력 모드"에서 4개의 메시지를 재생할 경우 총 63초의 재생이 가능하며, "바이너리 입력 모드"에서는 15개의 메시지를 재생할 수 있습니다.
음성 데이터는 SD 카드와 PATLITE의 플레이리스트에디터2 소프트웨어를 사용하여 쉽게 편집할 수 있습니다. - 다양한 작동 모드 중 "테스트 모드"로 음량을 확인할 수 있으며, "감음 모드"로 메시지 재생 중 감음 입력 신호를 적용하는 것만으로 음량을 -20dB 줄일 수 있습니다.
“비트 입력 모드”와 “바이너리 입력 모드” 간의 전환과 “인터럽트 모드에 대한 입력”과 “재생 멈춤 모드” 제어가 가능합니다. - DC 24V 모델도 UL 규격에 부합합니다.
사양

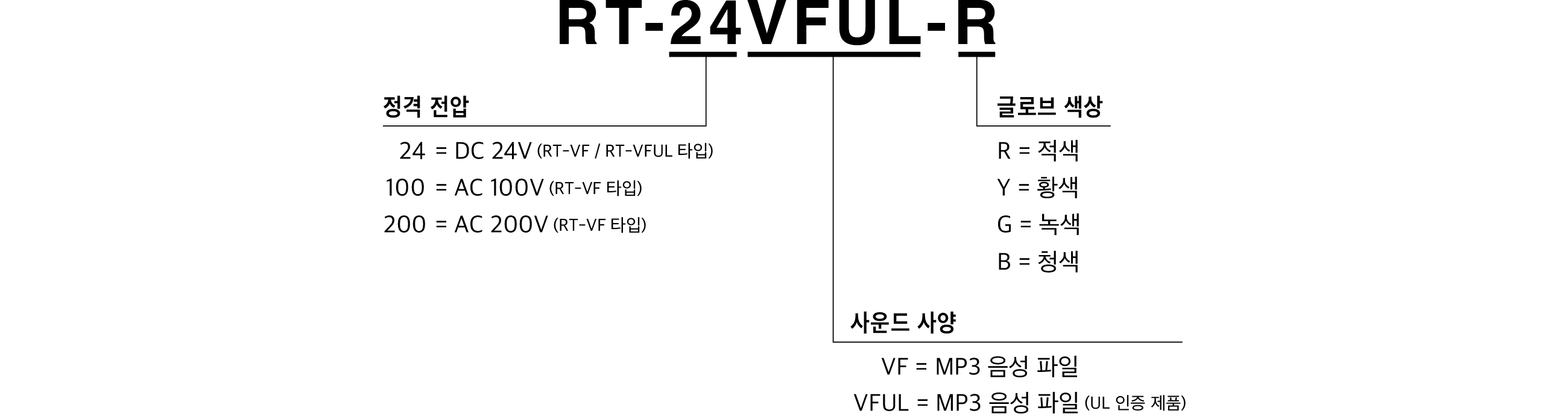

| 크기 | - 162mm |
|---|---|
| 정격 전압 | - DC 24V - AC 100V - AC 200V |
| 음원 종류 | - RT-VF : 최대 재생 시간 63초 : 비트 입력 4 / 바이너리 입력 15 |
| 음원 녹음 옵션 | - 미리 녹음된 라이브러리에서 구성된 메시지 (메시지 사용 가능 여부는 제한될 수 있음) |
| 음원 특징 | - MPEG1 - Audio Layer Ill (MP3) Standard Bit Rate 64kb1ts/s |
| 음압 | - 최대 105dB (at 1m), 볼륨 조절 가능 |
| 제어 방법 | - 무전압 접점 입력 (예: 스위치나 릴레이 접점) - 오픈 컬렉터 트랜지스터 (DC 24V용 NPN) |
| 글로브 색 | - 적색 - 황색 - 녹색 - 청색 |
| 글로브 재질 | - AS Resin |
| 보호 등급 | - IP23 |
| 옵션품 | UL 464(RT-24VFUL) |
