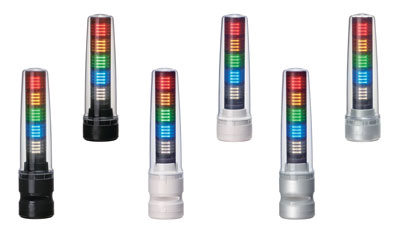

70mm LED 시그널 타워
LS7
위생적이거나 가혹한 산업 환경에 적합한 LS7 시리즈는 가벼운 세척 작업에 견딜 수 있는 IP65 등급으로, 매끈한 표면이 특징입니다.
- 접점제어
- 시그널 타워
- Φ70
- 점등
- 점멸
- 알람 (B/FB 유형)
- 82dB이상(B유형)
- 85dB이상(FB유형)
- 실내
- IP65
- IP54(알람유형)
- 적색
- 황색
- 녹색
- 청색
- 백색
제품 특징
- 물과 먼지가 효과적으로 흘러내려가도록 하기 위한 비금속 커버 및 매끄러운 본체로 이루어져 있습니다.
- 효율적이고 명확하게 시각적 신호를 전달합니다.

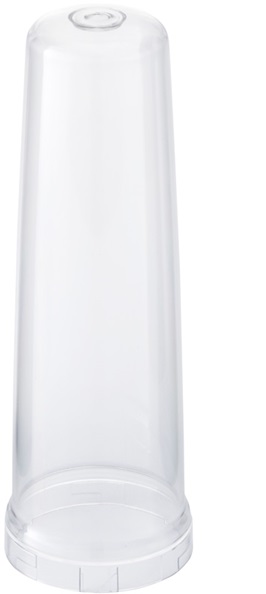

- 렌즈 커버는 충격에 강한 폴리카보네이트로 제작되었습니다
- 부저 톤은 기계 소음 속에서도 들을 수 있도록 특별하게 설계되었습니다

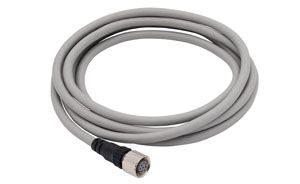

- M12 커넥터 사양으로 빠르고 간편하게 설치할 수 있습니다.

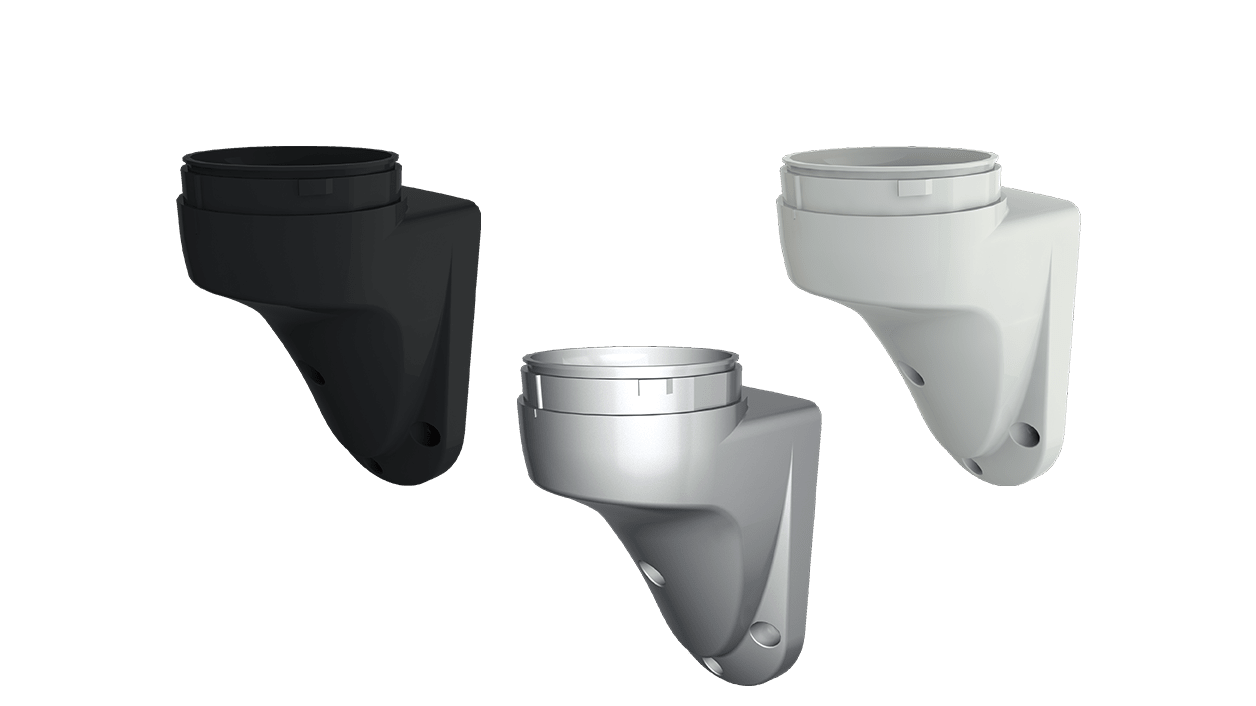

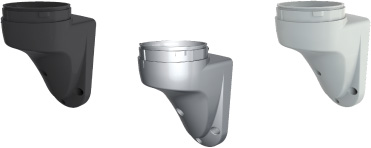

- 브래킷은 모든 ABS 플라스틱에서 사용이 가능합니다.
사양
| 크기 | Φ70mm |
| 정격 전압 | DC 24V |
| 본체 색상 | 오프 화이트 다크 그레이 실버 |
| 취부 위치 | 실내 |
| 취부 방향 | 수직 |
| 단 수 | 3단 혹은 5단 LED 컬러 세그먼트 |
| LED 색상 | 적색 황색 녹색 청색 백색 |
| 음압 | 리드선 타입 - 부저1: 약 82dB - 부저2: 약 85dB M12 커넥터 타입 약 82dB |
| 취득 인증 | CE Marking (DC 24V만 해당) UL Component Recognition (US) c-UL Component Recognition (Canada) RoHS |
| 보호 등급 | IP65 (점등 타입) IP54 (부저 타입) |
