LED 작업등
CLK*C-AG

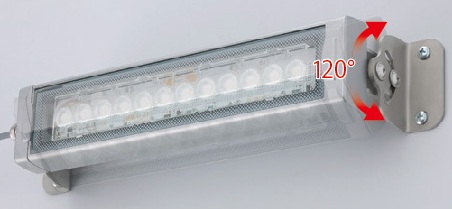

CLK 시리즈 LED 작업등은 IP66G, IP67G, IP69K 방수·방진 등급을 충족하며, 물, 오일, 화학약품에 강한 내성을 지닌 산업용 조명입니다. 200mm부터 600mm까지 다양한 길이로 제공되며, M12 커넥터 및 데이지 체인 연결을 지원하여 설치 유연성이 뛰어납니다. 식품 가공, 의약품 생산, 냉동창고 등 가혹한 환경에 적합합니다.
- 전원제어
- 200
- 300
- 600
- 점등
- LED 조명
- 실내
- IP66G
- IP67G
- IP69K
- 주광색
- 주백색
제품 특징
제품 특징
- 물, 오일, 화학약품에 대한 내성이 우수함
- PATLITE 고유의 ‘마이크로 어레이 렌즈’로 균일한 광 분포 실현

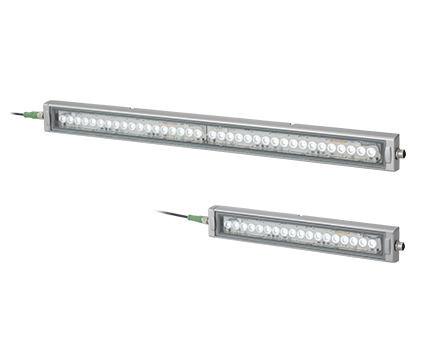

- 200mm, 300mm, 600mm의 세 가지 길이 제공
- 3가지 본체 및 렌즈 소재 조합 선택 가능
- M12 퀵 커넥터 방식 채용
- M12 커넥터 사용 시 데이지 링크로 직렬 연결 가능
제품 사양
| 크기 | ・ 200mm ・ 300mm ・ 600mm |
|---|---|
| 정격 전압 | ・ DC24V (극성 있음) |
| 본체 타입 | ・ M12 퀵 커넥트 타입 ・ M12 데이지 링크 퀵 커넥트 타입 |
| 렌즈 재질 | ・ 강화유리 |
| 인증 기준 | ・ CE ・ UL 인정 부품 (M12 퀵 커넥트 시리즈) ・ IEC62471-2 ・ RoHS |
| 보호 등급 | ・ IP66G ・ IP67G ・ IP69K |

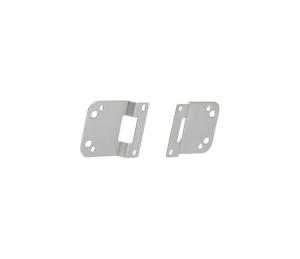

참조 구성

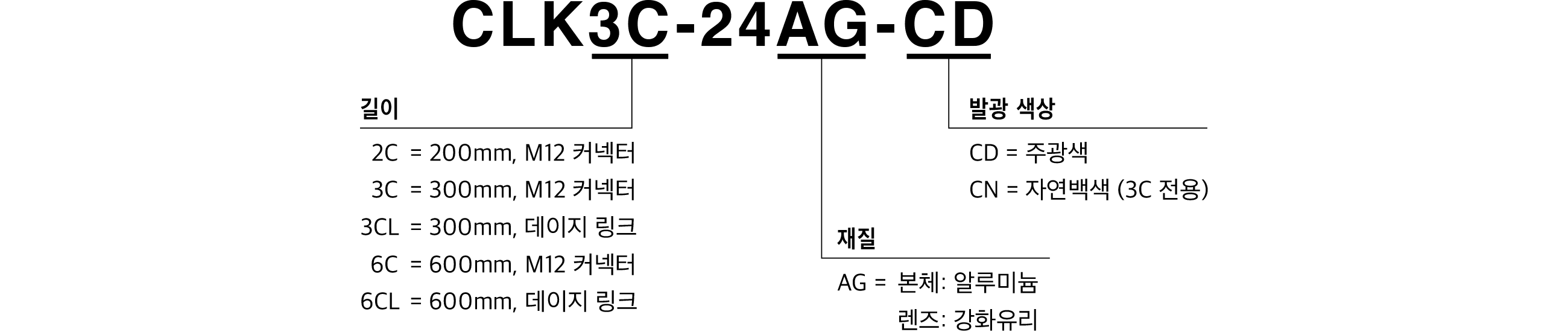

모델 코드
제품 라인업
| 모델 번호 | 정격 전압 | 조명 길이 | 본체 재질 | 렌즈 | 배선 방식 | 발광 색상 |
|---|---|---|---|---|---|---|
| CLK2C-24AG-CD+FL005 | DC24V | 200mm | 알루미늄 | 강화유리 | M12 커넥터 | 주광색 |
| CLK3C-24AG-CD/CN | DC24V | 300mm | 알루미늄 | 강화유리 | M12 커넥터 | CD: 주광색 CN: 자연백색 |
| CLK3CL-24AG-CD | DC24V | 300mm | 알루미늄 | 강화유리 | M12 커넥터 (데이지 링크) | 주광색 |
| CLK6C-24AG-CD | DC24V | 600mm | 알루미늄 | 강화유리 | M12 커넥터 | 주광색 |
| CLK6CL-24AG-CD | DC24V | 600mm | 알루미늄 | 강화유리 | M12 커넥터 (데이지 링크) | 주광색 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Installation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
2D CAD [dxf]
2D_CAD_[dxf](CLK*C-AG+FL005)제품 사양
