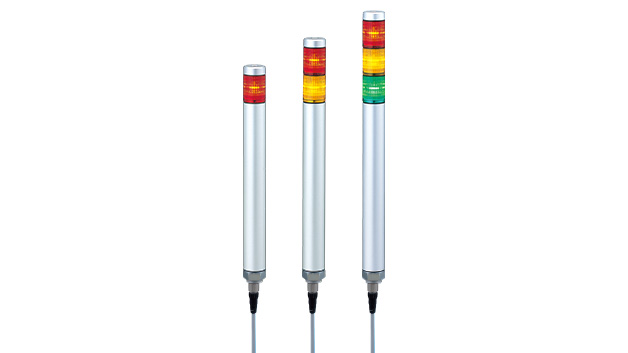

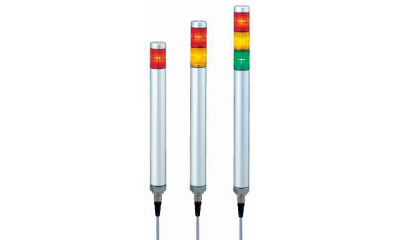

Φ30mm LED 슬림 점등형 시그널 타워
MP-C
M12 커넥터 사양의 슬림 바디 디자인으로, 좁은 공간에 쉽게 설치할 수 있습니다.
- M12커넥터
- 시그널 타워
- Φ30
- IP65
- 적색
- 황색
- 녹색
제품 특징
- M12 커넥터의 빠른 분리와 간편한 설치를 위해 단일 드릴홀로 구성되어 있습니다.
- LED 유닛은 배선 작업 없이 재구성이 가능합니다.
- 내구성 강화와 안전성을 위한 이중 단열이 되어 있습니다.
- 내열 ABS 수지로 충격에 강합니다.
- IP65 보호 등급
- NPN/PNP 오픈 콜렉터
- MP-B 80dB 부저 유닛과 호환됩니다.
사양
| 크기 | Φ30mm |
|---|---|
| 정격 전압 | DC 24V (Non-polar) |
| 기능 | M12 커넥터 (케이블 별도 판매) 점등만 가능 스위치 또는 릴레이 접점과 같은 무전압 접점 DC 24V용 오픈 컬렉터 트랜지스터(NPN 또는 PNP) 직접 전압 제어 |
| 취부형식 | 직접 취부만 가능 (M22 취부 너트 및 평와셔 포함) |
| 본체 색상 | 실버 |
| 본체 특징 | M12 커넥터 어댑터 (케이블 별도 판매) 사전 조립, 사전 배선 구매 후 교체 및 적층 가능한 모듈식 타입 |
| 단수 | 최대 3단 |
| LED 유닛 색상 | 적색 황색 녹색 |
| 취득 인증 | CE Marking UL Recognized Component (US) c-UL Recognized Component (Canada) RoHS Compliant |
| 보호 등급 | IP65 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
매뉴얼 (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
사용 설명서
2D CAD / 3D CAD
2D CAD (zip)기타
