Φ100 LED 시그널 라이트
LFH

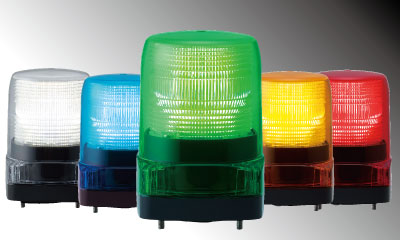

Ø100 mm LED 경고등은 트리플 플래시 모드(110/140회/분), 9G 진동 저항, IP66 등급의 방수·방진 성능을 갖추어 밝은 장소에서도 뛰어난 시인성을 제공합니다. 실내외 산업 현장에서 모두 사용 가능하며, 12V~250V의 광범위한 전압을 지원하고 다양한 렌즈 색상으로 제공됩니다. UL, CE, RoHS 등 주요 국제 인증을 충족하여 까다로운 산업 환경에 적합합니다.
- 전원제어
- Φ100
- 신호등
- 플래시
- 실내
- 실외
- IP66(똑바로)
- 적색
- 황색
- 녹색
- 청색
- 백색
제품 특징
공급 기본 향
- 12V DC, DC24V, 48V DC, AC24V-250V 수익 가능.
- 5개 도메 컬러: 적색, 황색, 녹색, 청색, 백색.
- 세 개의 플랜스 모드:
- 110 fpm ±10% [LFH]
- 140 fpm ±10% [LFH-S]
- 내부 및 외부 적용 – IP66 (IEC60529).
- 반도 증발: 9G (90m/s²).
- RoHS 라이트 및 CAN/ULC-S526-M87 완전 증분.
- CE 인증 (48V DC 모델 제외).
- UL 1638 인증.
- FCC Part 15 Subpart B Class A (48V DC 모델 제외).
상품 비밀지어
모델 특성
| 크기 | Ø100 mm 단면 |
|---|---|
| 정기 전염 | - 12V DC - DC24V - 48V DC - AC24V-250V |
| 기능 | - 디미닝 - 세 개의 플랜스:
|
| 장착방식 | - 직접 편착 또는 선택 브라올링 사용 |
| 보드 스타일 | - 내부 및 외부 향 |
| 보드 컬러 | - 검색 |
| 벽각 소용 | - 고부통 LED |
| 기준 본조 | - CAN/ULC-S526-M87 - CE (48V DC 모델 제외) - UL 1638 - FCC Part 15, Subpart B Class A (48V DC 모델 제외) - RoHS 라이트 |
| 보호 등급 | - IP66 (IEC60529) |
| 비고 | 수익 컬러: - 적색 - 황색 - 녹색 - 청색 - 백색 |
| 옵션 | - SZ-007 표준 장착 브래킷 |
참조 구성

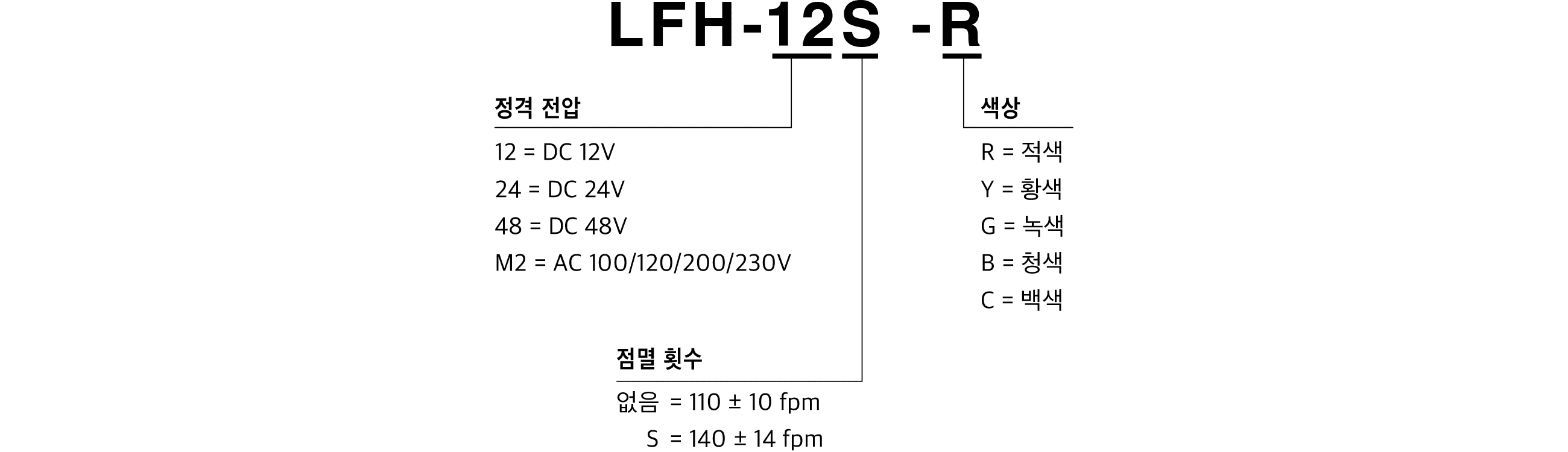

모델 코드
제품 목록
| 모델 번호 | 정격 전압 | 점멸 횟수 (fpm) | 발광 색상 |
|---|---|---|---|
| LFH-12-R/Y/G/B/C | DC 12V | 110 | 적색 / 황색 / 녹색 / 청색 / 백색 |
| LFH-24-R/Y/G/B/C | DC 24V | 110 | |
| LFH-48-R/Y/G/B/C | DC 48V | 110 | |
| LFH-M2-R/Y/G/B/C | AC 100/120/200/230V | 110 | |
| LFH-12S/R/Y/G/B/C | DC 12V | 140 | |
| LFH-24S/R/Y/G/B/C | DC 24V | 140 | |
| LFH-48S/R/Y/G/B/C | DC 48V | 140 |
취급 설명서/사양/외관 치수
