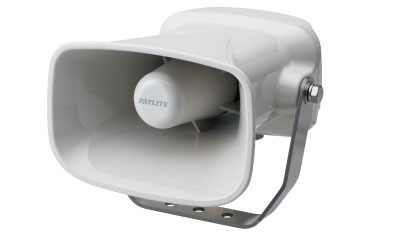

고출력 경보 사이렌
EHS

EHS 고출력 경보 사이렌은 최대 110dB(@1m)의 강력한 경고음을 제공하며, 공장이나 소음이 많은 산업 환경에서도 명확한 경고 전달이 가능합니다. 32가지 전자음을 내장하고 있으며, 상황에 따라 선택 가능한 '신호 모드'와 '안내 모드'를 지원합니다. 3단계 감음 기능과 우수한 진동 내성을 갖추고 있으며, 케이블 타입과 단자대 타입 모두 제공됩니다. M1 사양은 NPN 오픈 컬렉터 출력뿐만 아니라 PNP 출력도 지원하여 다양한 제어 시스템에 적합합니다.

  • 접점제어
  • 전자음 경보기
  • 알람
  • 멜로디
  • 110dB
  • 실내
  • 실외
  • IP65(똑바로)
  • 고출력 경보 사이렌 EHS

제품 특징

  • 기존 모델(EWH) 대비 크기를 약 30% 축소한 콤팩트한 설계입니다.
  • 4.5G의 진동에도 견딜 수 있는 내진동 구조를 채택하였습니다.
  • 소형임에도 최대 110dB(1m 기준)의 고출력 사운드를 제공합니다.
  • 케이블형과 단자대형 중 선택 가능한 배선 방식입니다.
  • PNP 및 NPN 트랜지스터 출력 모두 대응 가능합니다.
  • RoHS 지침에 적합한 친환경 제품입니다.
  • IP65 등급의 방진·방수 성능을 갖추고 있습니다. (자세한 내용은 사용 설명서 참고)
  • SD 카드를 사용하여 현장에서 쉽게 멜로디 변경이 가능합니다.
  • CE 인증 획득 완료
  • KC 인증 획득 완료 (M2, M3 타입 제외)

동영상

사양

정격 전압 DC 12–24V
AC 100–240V
출력 음향 공장 기본 탑재 경보 및 멜로디
설치 방식 브래킷 고정 방식 (브래킷 포함)
본체 색상 오프화이트
음량 최대 95dB (1m 거리)
음량 조절 가능 (무음 포함)
음원 저장 총 32가지 사운드 내장 (자세한 목록은 사양서 참고)
채널 선택 - 비트 모드: 8채널 선택 가능 (신호 입력)
- 바이너리 모드: 32채널 선택 가능 (신호 입력)
인증 기준 - UL464
- CSA-C22.2 No. 205-M1983
- FCC Part 15 Subpart B Class 4
- CE (EHS-M1에 한함)
- RoHS 대응
보호 등급 IP65
비고 - 소리 감쇄 기능
- 32가지 사운드 기본 탑재
- 단자대형 및 케이블형 선택 가능
- NPN 및 PNP 입력 대응
기능 4.5G 내진 성능

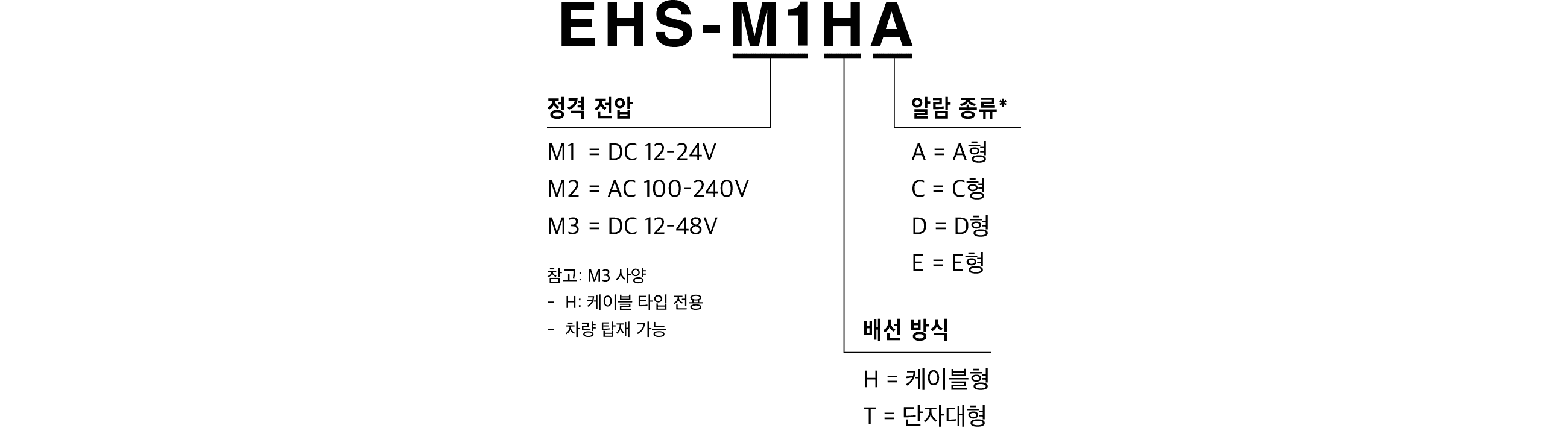

모델 코드

모델 코드

자세한 사항은 종합 카탈로그의 알람 사운드 선택표를 참조하십시오.

제품 목록

모델명 정격 전압 배선 방식 알람 종류
EHS-M1H □ DC 12–24V 케이블형 A / C / D / E
EHS-M1T □ DC 12–24V 단자대형 A / C / D / E
EHS-M2H □ AC 100–240V 케이블형 A / C / D / E
EHS-M2T □ AC 100–240V 단자대형 A / C / D / E
EHS-M3H □ DC 12–48V 케이블형 A / C / D / E

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

사용 설명서

2D CAD / 3D CAD

제품 사양

EHS  

EHS  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준
캡 타이어 코드
V13100076-F1 1
덮개
V21100522-F1 1

플랫 스프링 와셔가 있는 팬 헤드 기계 나사 4 × 14 포함.
