LED 작업등 – 기계 가공 환경 전용, 오일 방지형 모델
CWK

기계 가공 산업을 위해 설계된 이 LED 작업등은 IP66G 및 IP67G 방진・방수 등급을 갖추고 있어 금속 칩이나 절삭유가 튀는 환경에서도 안정적인 사용이 가능합니다. 슬림한 디자인과 강화유리 렌즈, 고휘도 광원으로 다양한 산업 현장에 적합하며, 긴 수명과 높은 내구성으로 생산성과 안전성을 동시에 향상시켜줍니다.

  • I/O
  • M12 커넥터 (CWK:C +FL008 모델에 한함)
  • 200/300/600
  • 점등
  • LED 조명
  • 실내
  • IP66G
  • IP67G
  • 주광색
  • LED 작업등 – 기계 가공 환경 전용, 오일 방지형 모델 CWK

제품 특징

  • 방수 및 내유성 구조
  • PATLITE의 ‘광분산 최적화 렌즈’ 설계 적용

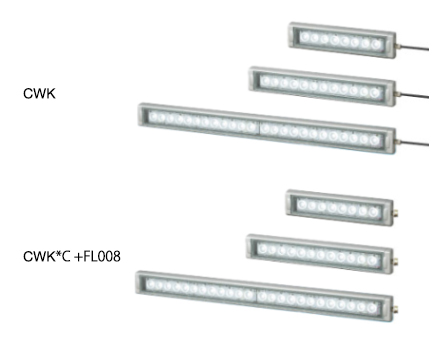

  • 길이 옵션: 200mm, 300mm, 600mm
  • 내유성 3m 측면 배선 케이블 제공
  • 4핀 M12 커넥터 적용 가능 (*CWK:C +FL008 전용)
  • 공작기계 산업에 특화된 설계

제품 사양

크기 ・ 200mm
・ 300mm
・ 600mm
정격 전압 ・ DC24V (극성 있음)
본체 사양 ・ 내유성 3m 측면 배선 케이블
・ 4핀 M12 커넥터 (*CWK:C +FL008 전용)
・ 알루미늄 하우징
렌즈 재질 ・ 강화유리
적합 기준 ・ CE
・ UL
・ RoHS
보호 등급 ・ IP66G
・ IP67G

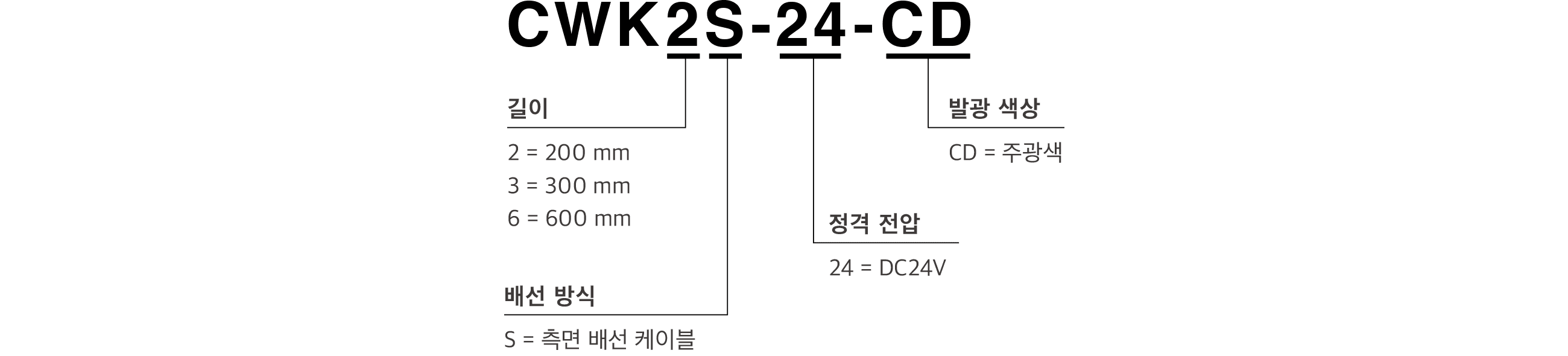

모델 코드

Model Code

제품 목록

모델 번호 길이 정격 전압 발광 색상
CWK2S-24-CD 200 mm DC24V 주광색
CWK3S-24-CD 300 mm
CWK6S-24-CD 600 mm

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

사용 설명서

2D CAD / 3D CAD

제품 사양
