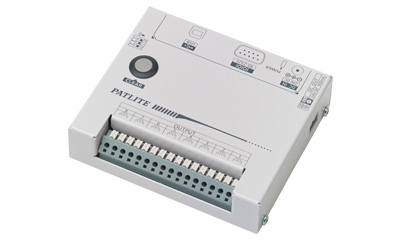

USB / RS-232C 8채널 인터페이스 컨버터
PHC-D08
USB 또는 RS-232C 시리얼 통신을 통해 표시 장치와 제어 장치 간의 개별 신호를 상호 연결하는 컴팩트한 컨버터입니다.
- USB(Bus power)
- RS-232C
- 디지털IO
- 인터페이스 컨버터
- 실내
- IP20
제품 특징
- PATLITE의 시각 · 청각 신호 정보 기기 또는 기계 장치와 같은 디바이스들을 제어할 수 있도록 USB 또는 RS-232C 시리얼 통신을 통한 ASCII 커맨드 전송을 지원합니다.
- 알림이 확인되기만 하면 PHC을 초기 상태로 신속하게 되돌릴 수 있는 "CLEAR" 버튼이 내장되어 있습니다.
- USB(Bus power)나 DC 24V 로 전원을 공급합니다.
- 8개의 개별 출력 채널을 각각 제어할 수 있습니다.
- 출력 접점 용량은 3A / DC 30V이며, PATLITE 시각 · 청각 신호 정보 기기의 전력 공급을 지원합니다.
- 쉬운 배선을 위해 나사가 필요 없는 단자가 내장되어 있습니다.
* USB 케이블(type A male to type B male)은 포함하고 있지 않습니다. (별도 구매 필요)
참조 구성

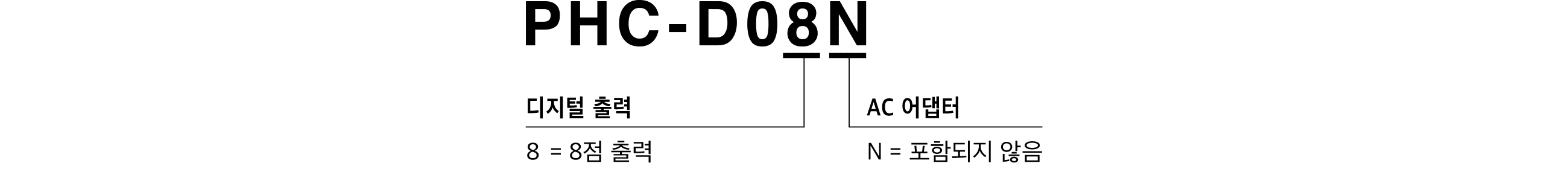

제품 목록
| 모델 | 정격 전압 | AC 어댑터 |
|---|---|---|
| PHC-D08N | 직류 24V, 직류 5V (USB 버스 전원) | - * |
AC 어댑터가 연결되지 않으면 전원 출력 단자를 사용할 수 없습니다.
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Installation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
2D CAD [dxf]제품 사양
USB Driver V1.00 (zip)수리 부품
PHC-D08
PHC-D08
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
T81800027-F1 | 4 |
