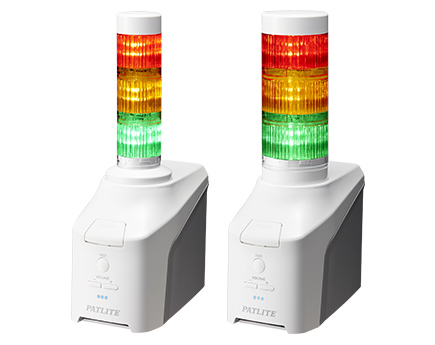

네트워크 제어 시그널 타워
NHB4 / NHB6
네트워크 정보를 빛과 소리로 즉시 알려 드립니다.
- Ethernet
- 시그널 타워
- Φ40：NHV4
- Φ60：NHV6
- 점멸
- 점등
- 알람
- 80dB
- 실내
- IP20
- 적색
- 황색
- 녹색
- 청색
- 백색
제품 특징
제품 특징
【소프트웨어】
- 다양한 네트워크 프로토콜을 지원합니다.
네트워크 장치 및 시스템의 이벤트와 이상을 빛과 소리로 즉시 알립니다. - HTTPS, SNMP v3, SSH와 같은 보안 프로토콜 지원하므로 안심하며 안전하게 통신할 수 있습니다.
- PING 모니터링에 의한 dead/alive 모니터링 외에도 SNMP 장치 모니터링 기능이 장착되어 있습니다.
네트워크 장치의 MIB 정보를 능동적으로 획득하고 설정 조건이 충족되면, 관리자에게 즉시 빛과 소리로 알립니다. - 이메일 감지 및 클라우드 제어를 위해 NHB가 인터넷과 연결되어야 합니다.
NHB 브라우저 화면에서 버튼을 클릭하여 인터넷 연결 상태를 쉽게 확인할 수 있습니다. - PLC 연동 기능
NHB는 프로그래머블 로직 컨트롤러(PLC)와 직접 연결하여 제조 현장의 이상 알림을 쉽게 보낼 수 있습니다. (MC 프로토콜을 사용하는 Mitsubishi PLC 및 FINS 프로토콜을 사용하는 Omron PLC와 호환됩니다.)
【하드웨어】
- 음원 알람
커맨드로 설정할 수 있는 5가지 프리셋 음원이 있습니다.
【다양한 설치 방법】
벽면 취부 브래킷도 옵션품으로 사용 가능합니다.
벽면 취부 브래킷 ：NH-001
파티션 취부 브래킷：NH-002
음향/음성 샘플
참조 구성
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Installation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
-
2D_CAD[dxf]
-
3D_CAD(NHB4)[IGS]
-
3D_CAD(NHB4)[STEP]
-
3D_CAD(NHB4)[x_t]
-
3D_CAD(NHB6)[IGS]
-
3D_CAD(NHB6)[STEP]
-
3D_CAD(NHB6)[x_t]
NHB4_[dxf]제품 사양
Firmware_ver-201_EN_(zip)수리 부품
NHB4
NHB4
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
B32310070-7F1 | 1 | ||||
|
GA0001798-F1 | 2 |
NHB6
NHB6
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
|
GA0001798-F1 | 2 |
