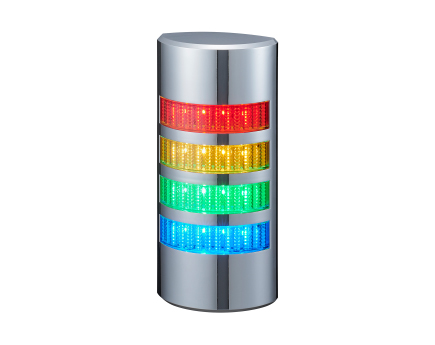

벽면 취부용 시그널 타워 – 다색 LED, LAN 제어 지원 모델
WE-LAN

LAN 제어가 가능한 벽면 취부용 LED 시그널 타워로, 9가지 색상 선택이 가능하며 동기 점멸, 흐름 표시, 천천히 깜빡이는 모드 등 다양한 시각 신호를 제공합니다. RJ-45 포트를 통해 HTTP, Modbus, Socket 통신 프로토콜과 호환되며, 슬림한 디자인으로 공장, 공공장소, 비상 안내용 등 다양한 환경에 적합합니다.

  • 이더넷
  • 시그널 타워
  • W90×D37.5
  • 점멸
  • 점등
  • 알람
  • 88dB
  • 실내
  • IP23
  • 적색
  • 황색
  • 레몬
  • 녹색
  • 하늘색
  • 청색
  • 보라색
  • 분홍색
  • 백색
  • 멀티컬러
  • 벽면 취부용 시그널 타워 – 다색 LED, LAN 제어 지원 모델 WE-LAN

다양한 사용 상황에 맞는 다채로운 조명 패턴

(모든 단이 동일한 색상으로 빛나고 깜빡임 / 9가지 색상 사용 가능 / 흐르는 디스플레이 / 펄스)
여기를 클릭하여 다양한 조명 패턴을 확인하세요.

즉시 알림

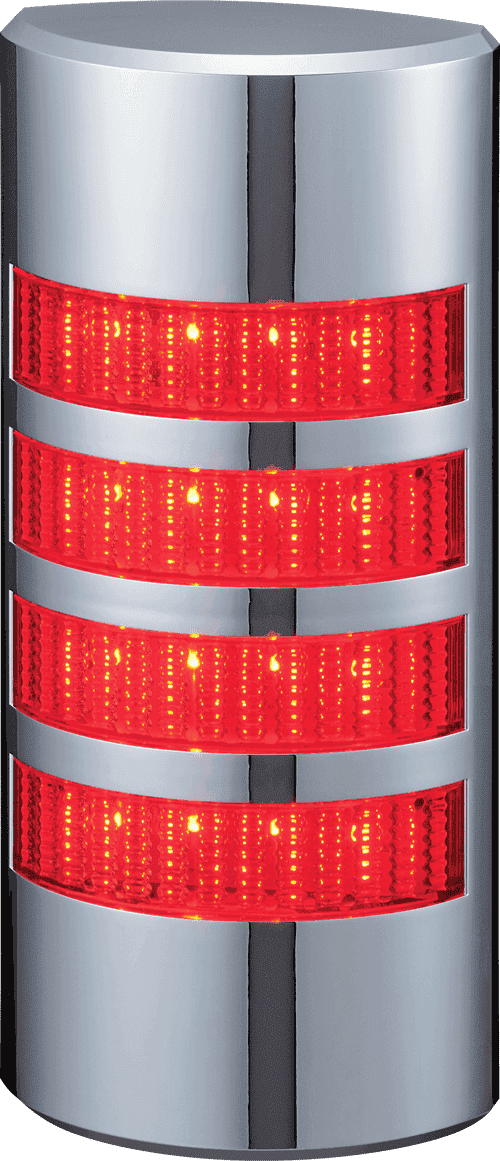

전단 동일색 점등 및 점멸

  • 기존의 1단 알림보다 시인성이 좋습니다.
  • 재난이나 기타 긴급 상황이 발생하면 점멸하여 더욱 강렬한
    표시가 가능합니다.

기계 경보 및 비상 경보용

기계 경보 및 비상 경보용

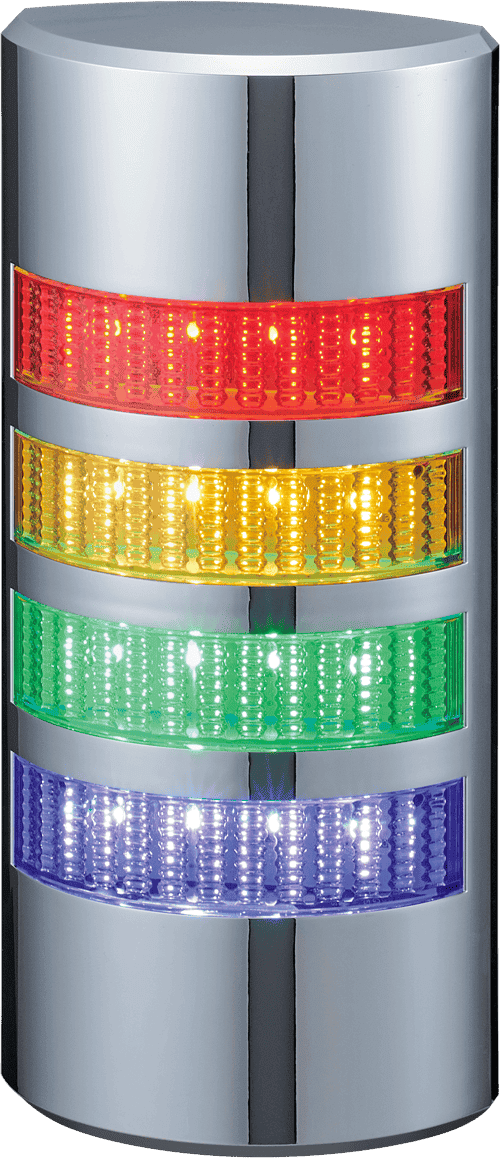

구별 가능
9가지 색 가능

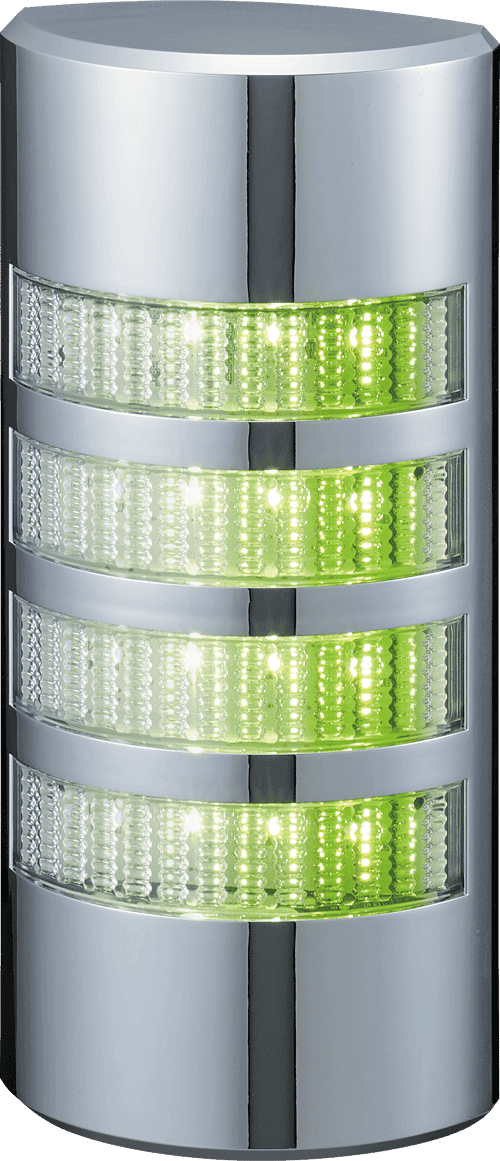

  • 9가지 색(적색/황색/녹색/청색/하늘색/보라색/분홍색/레몬색/백색)으로 이상 상황을 표시합니다.
  • 타 설비와 구별이 용이합니다.
  • 상업시설, 병원 등 적색을 사용할 수 없는 장소라도 다양한 색상을 선택할 수 있습니다.

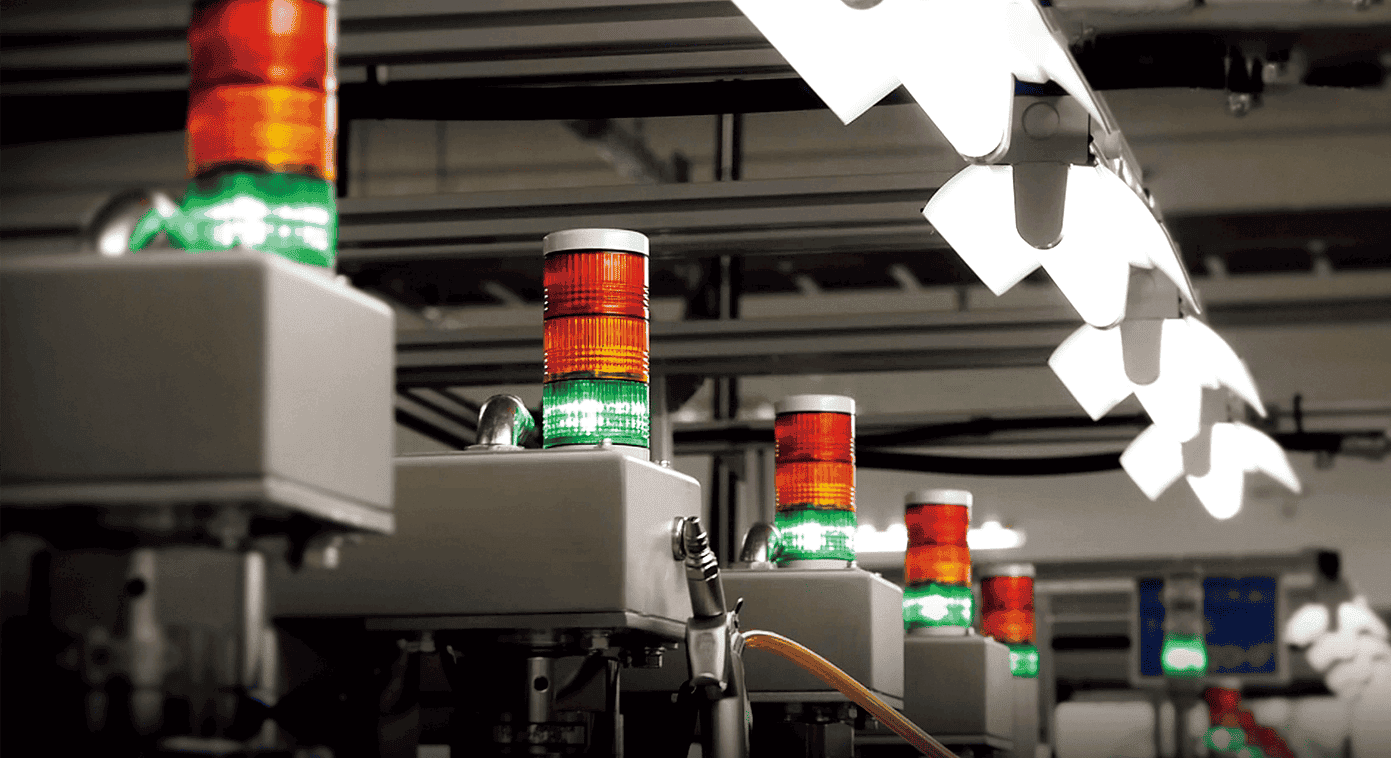

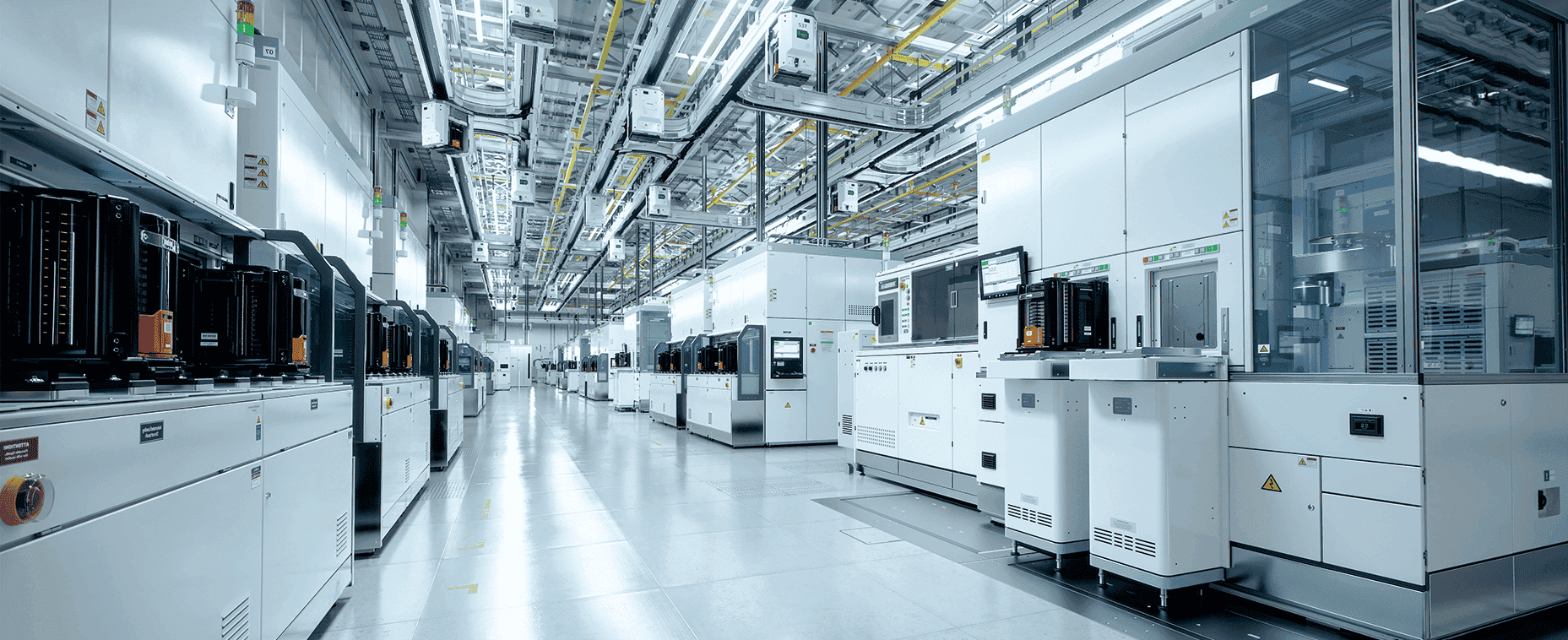

설비가 많은 공장 및 상업시설용

설비가 많은 공장 및 상업시설용

방향 표시
무빙 디스플레이

  • 빛은 순차적이고 흐르는 방식으로 표시되어 진행 방향과 단계를 보여줍니다.
  • 진행 방향을 직관적으로 표시합니다.

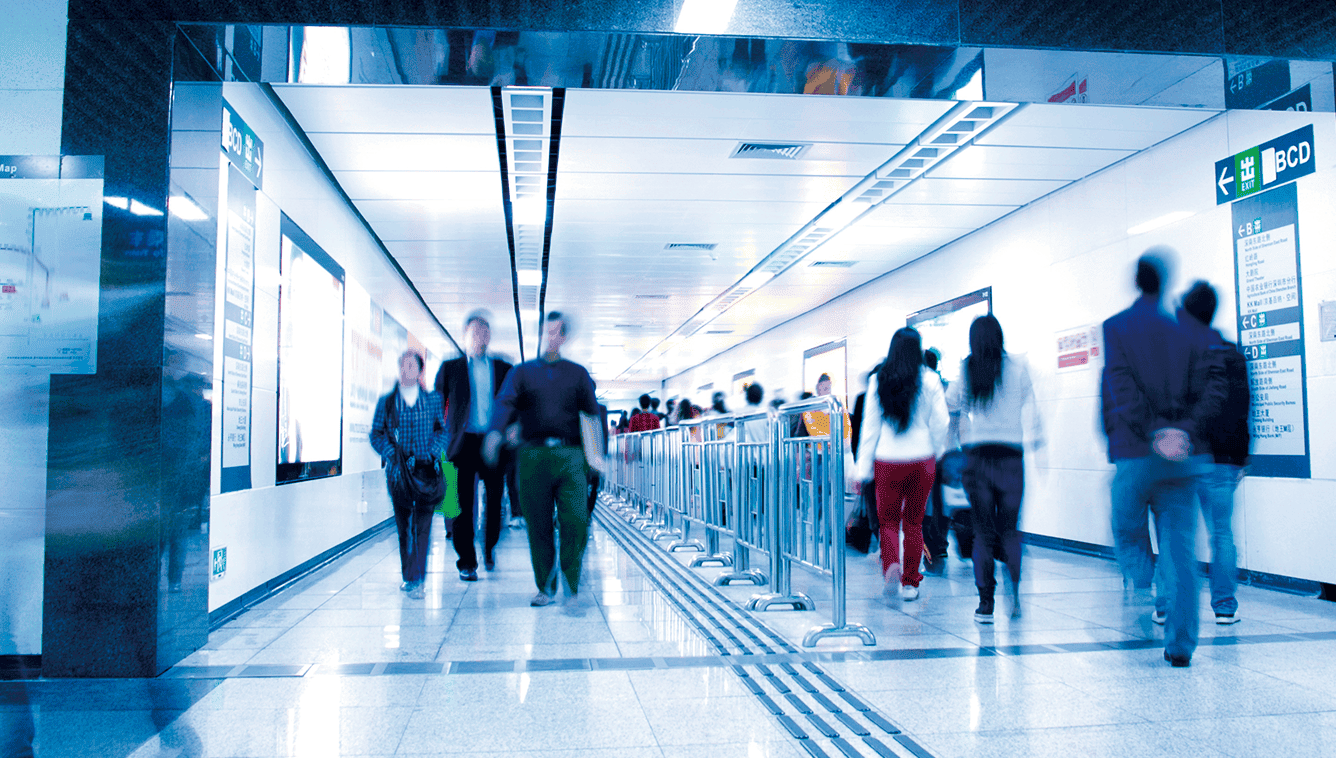

역 및 상업 시설의 진행 방향 표시용

역 및 상업 시설의 진행 방향 표시용

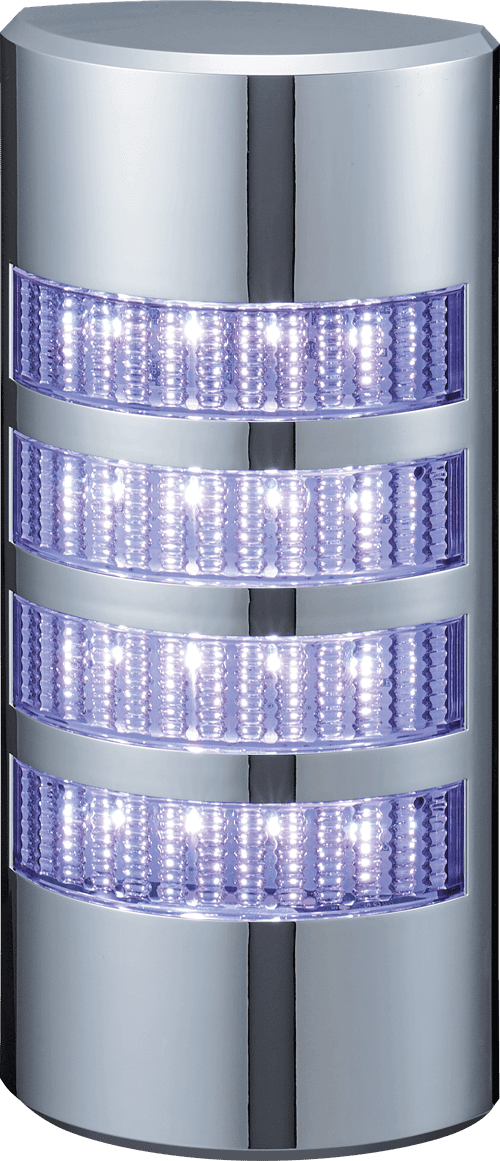

그라데이션
부드러운 빛

  • 반딧불이처럼 부드럽게 빛나도록 설정되어 있습니다.
  • 부드러운 점멸을 선호하는 사무실, 병원 및 요양원에 적합합니다.

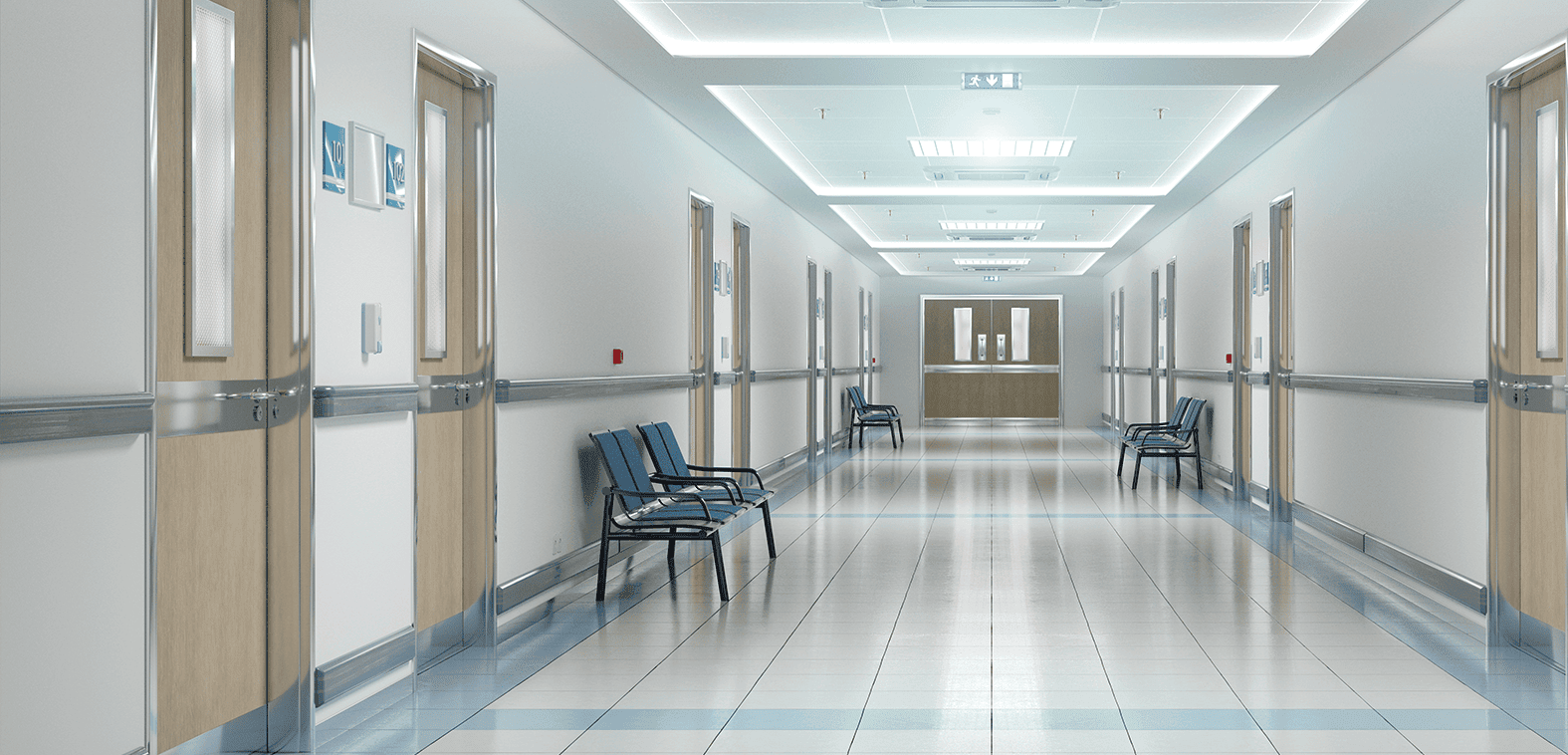

병원, 요양원, 회의실 등의 사용 현황 표시용

병원, 요양원, 회의실 등의 사용 현황 표시용

쉽고 안전한 사용

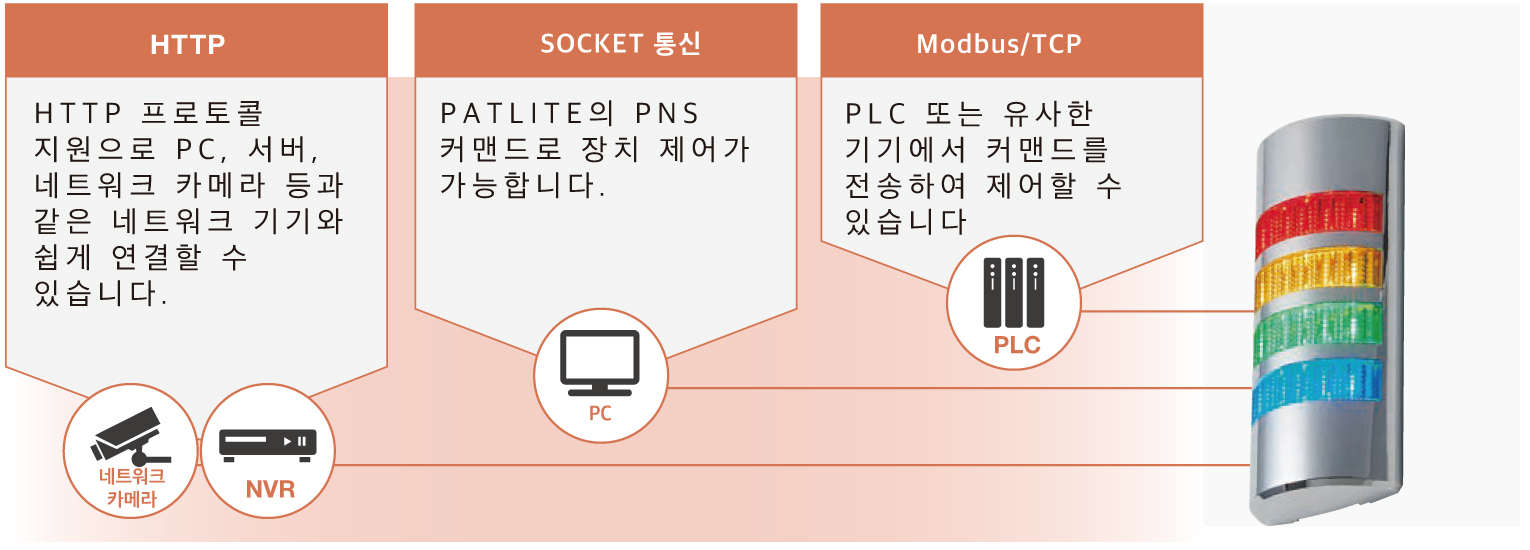

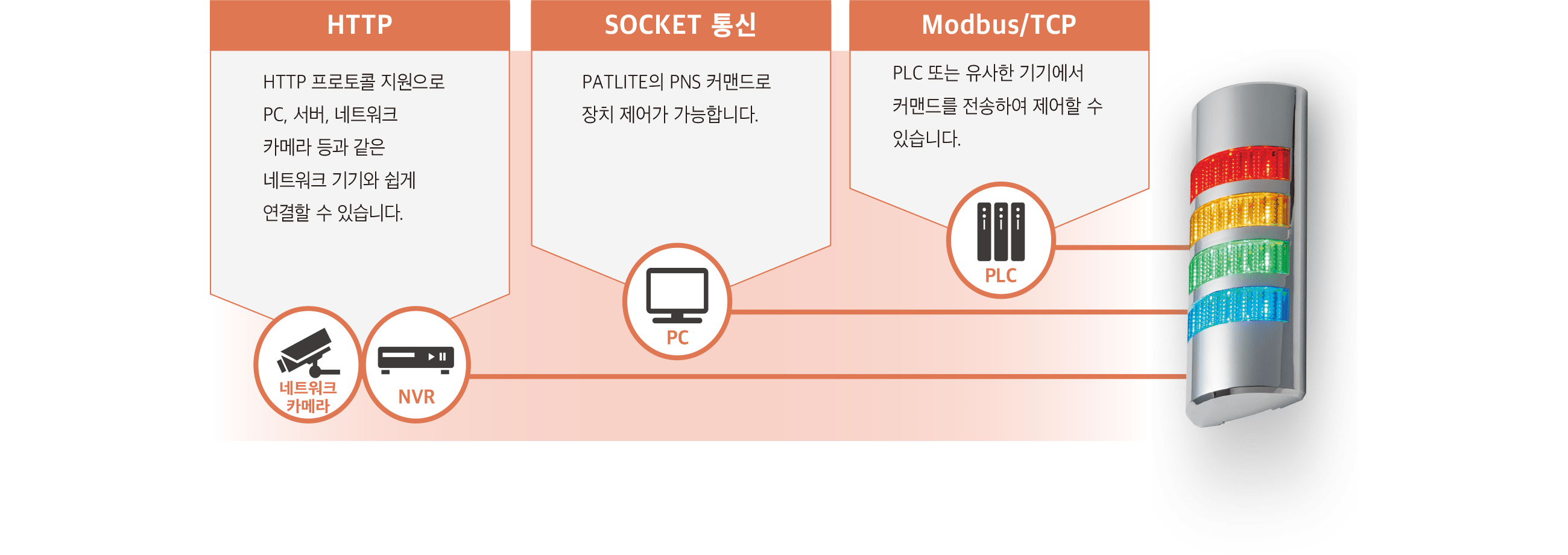

범용 프로토콜로 간단 제어

HTTP 및 Modbus TCP/UDP와 같은 범용 프로토콜을 지원하므로 최소한의 개발 공수로 도입이 가능합니다.
SOCKET 통신도 지원합니다. PATLITE에서 개발한 PNS 커맨드를 사용할 수 있어 기존 제품과 쉽게 교체할 수 있습니다.

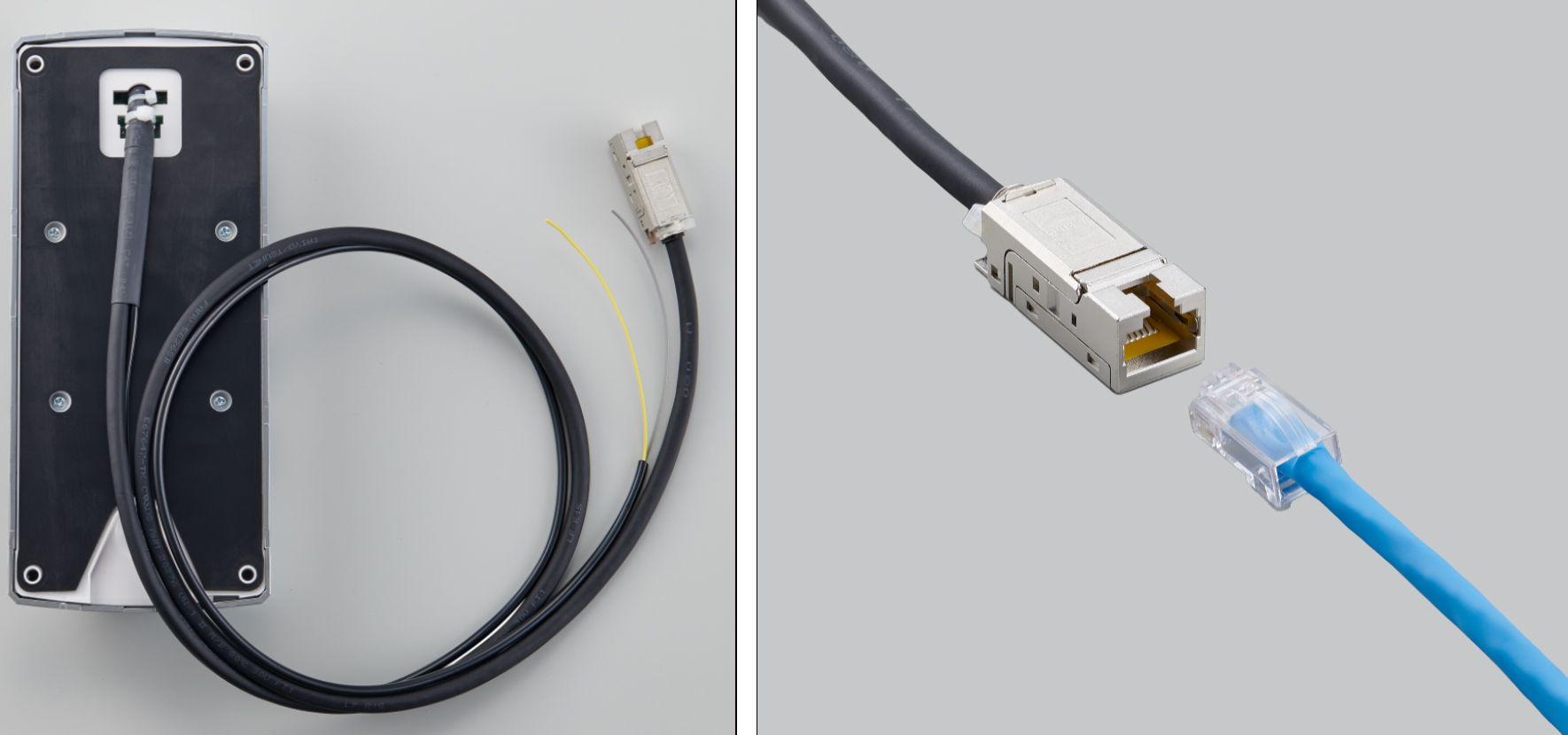

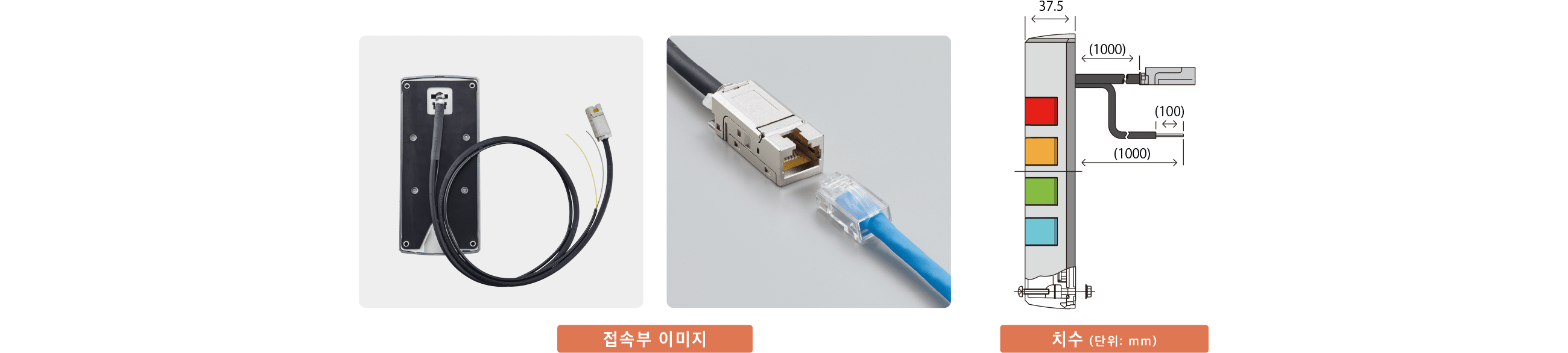

RJ-45 단자를 통한 손쉬운 연결

장치에서 나와있는 RJ45 암놈 커넥터 케이블은 LAN 케이블에 연결할 수 있습니다. 개별 전선 타입 제품에 비해 배선 공수를 절감할 수 있습니다. 유지 보수 또는 기타 이유로 장치를 제거해야 하는 경우에도 쉽게 교체할 수 있습니다.

기타 주요 기능

  • 슬림한 37.5 mm 프로파일로 장비 및 시설과의 통합감을 향상시킴
  • 웹 브라우저에서 IP 주소 등 세부 설정 가능
  • 다양한 표준 획득, 글로벌 사용 가능

특별한 디자인

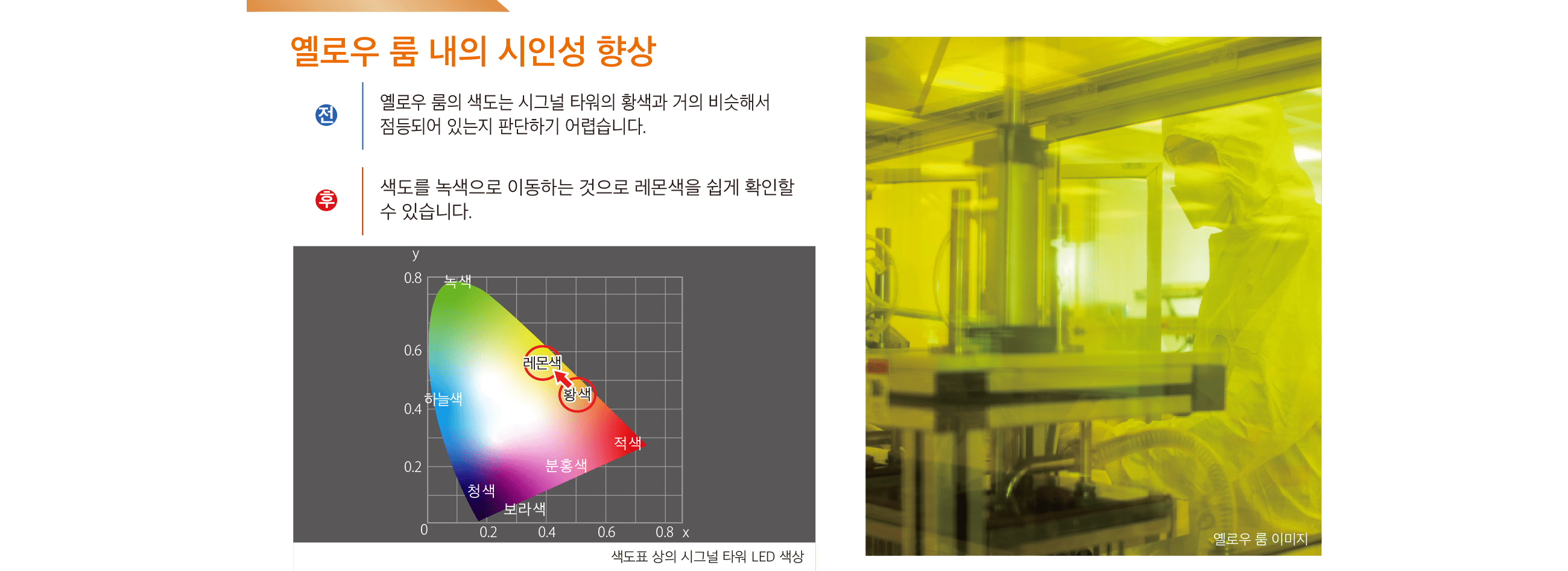

옐로우 룸 내의 시인성 향상

전
옐로우 룸의 색도는 시그널 타워의 황색과 거의 비슷해서 점등되어 있는지 판단하기 어렵습니다.
후
색도를 녹색으로 이동하는 것으로 레몬색을 쉽게 확인할 수 있습니다.
색도표 상의 시그널 타워 LED 색상
색도표 상의 시그널 타워 LED 색상

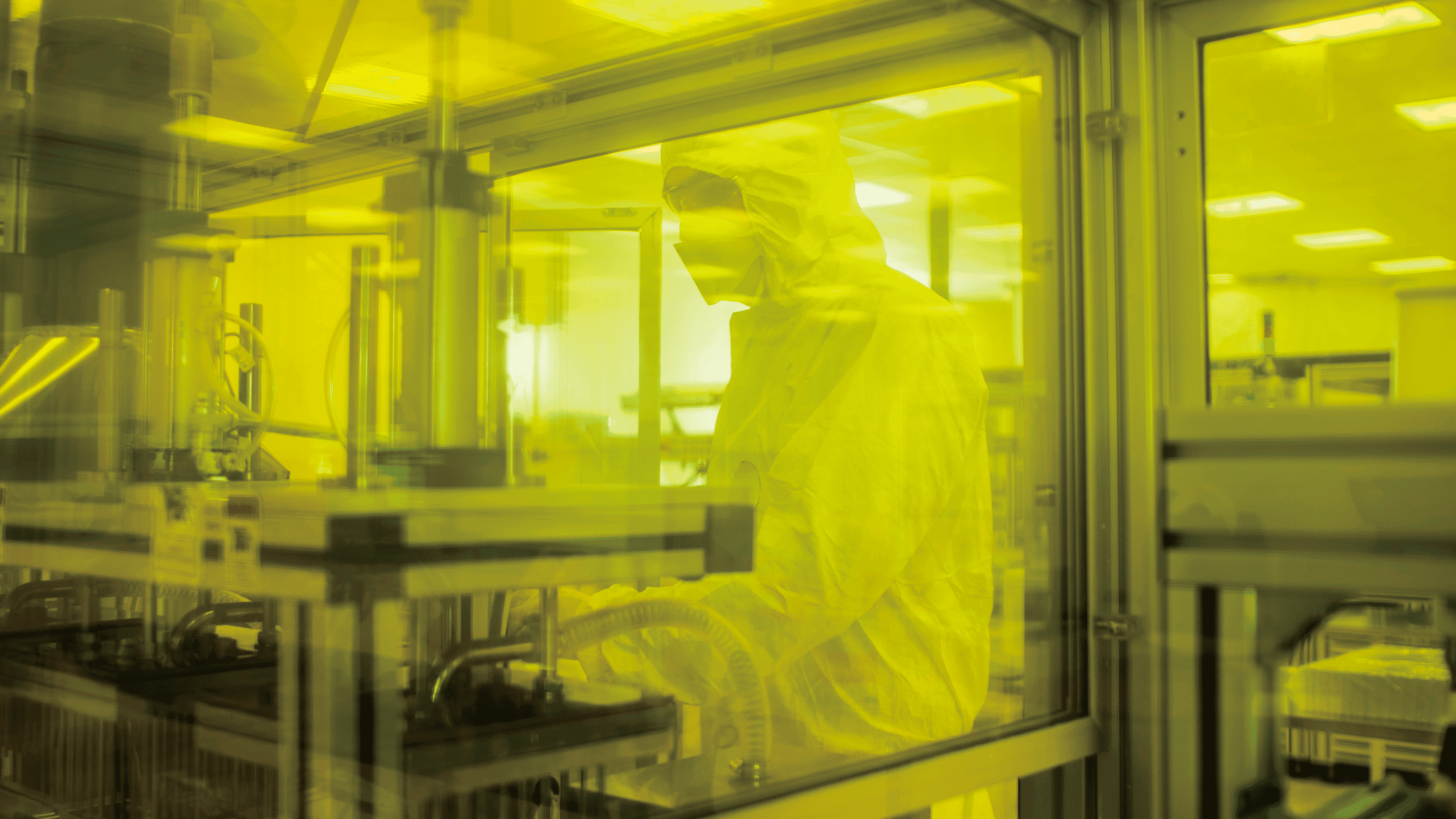

옐로우 룸 이미지
옐로우 룸 이미지

조명 패턴

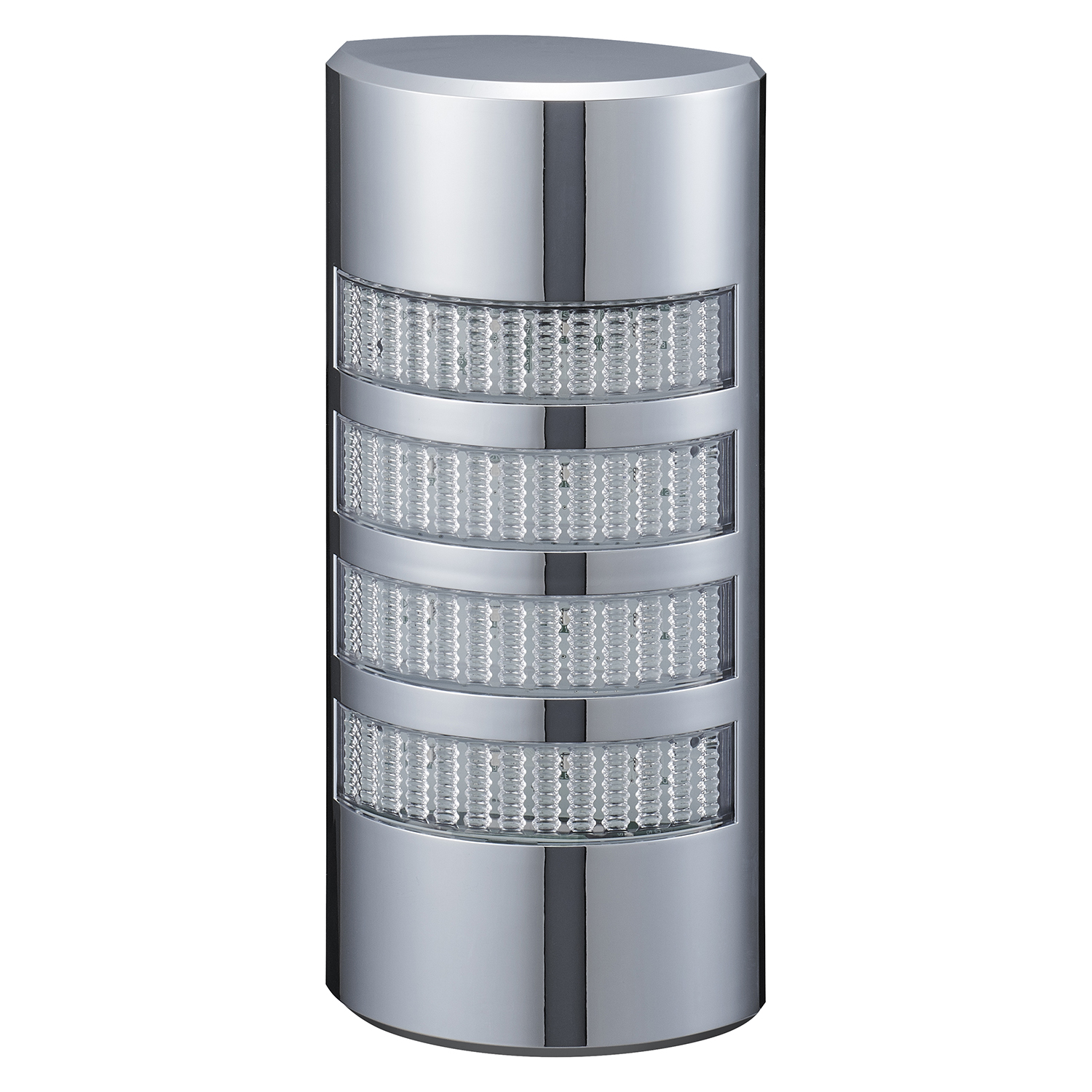

빛 끄기

빛 끄기

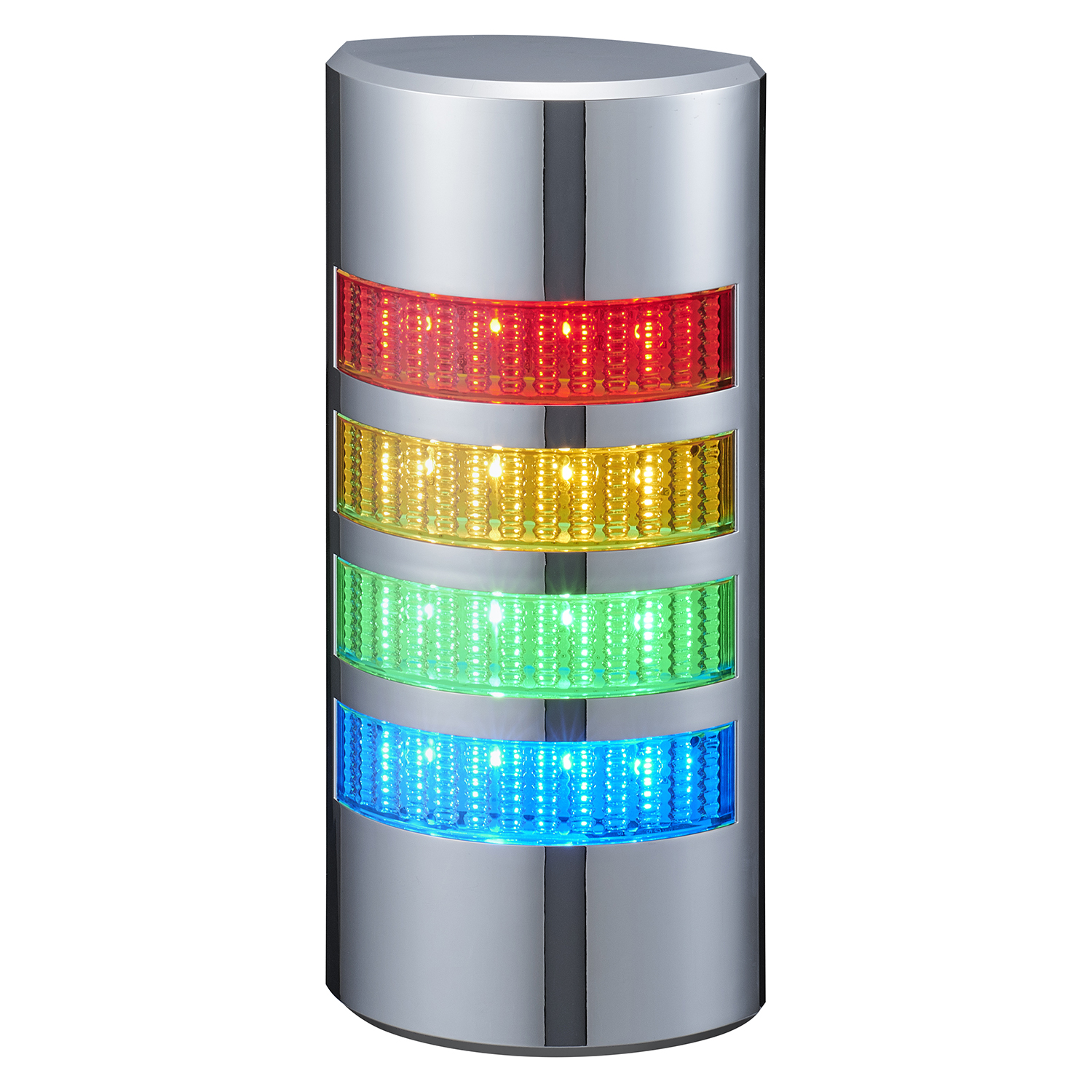

기본 색상

기본 색상

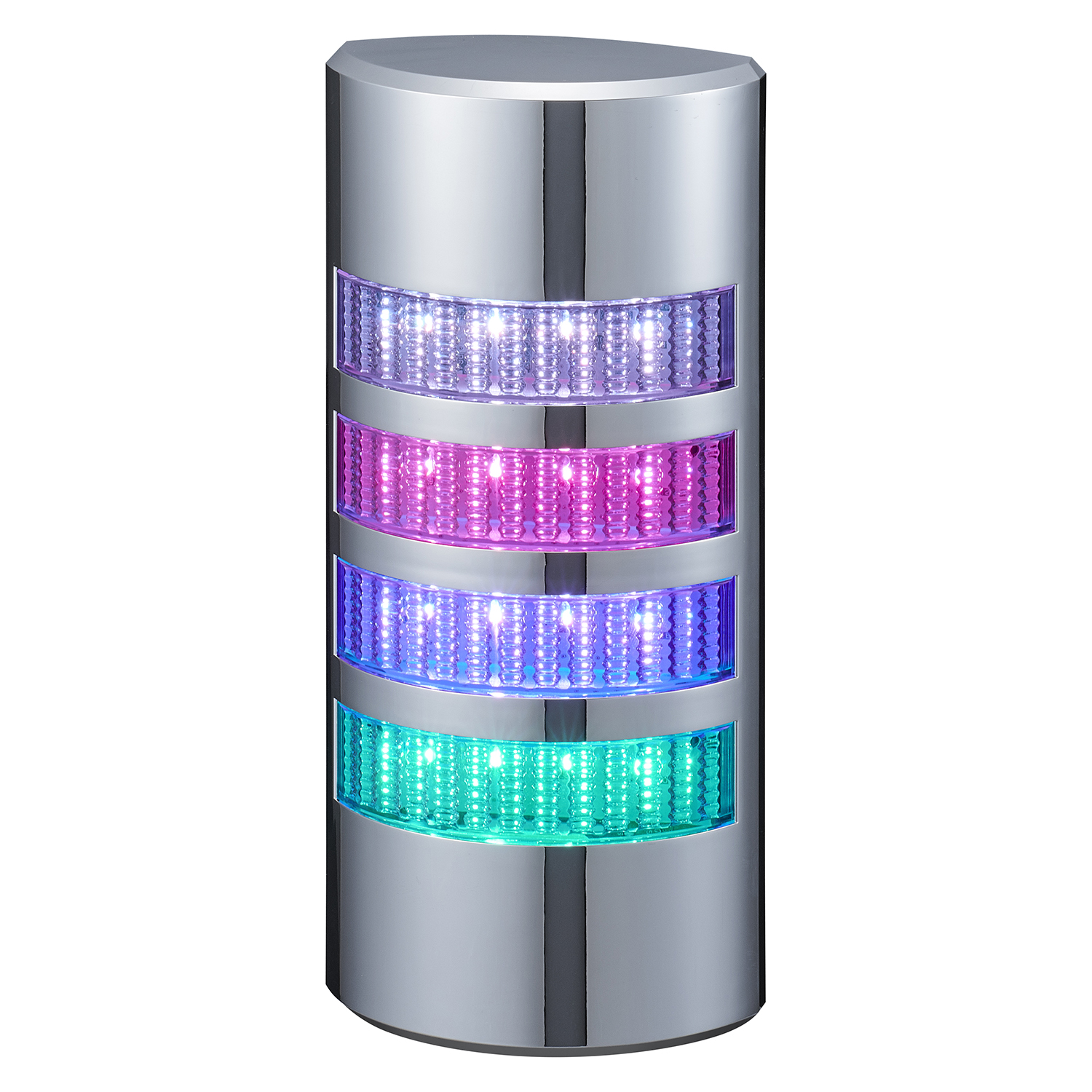

기타 색상

기타 색상

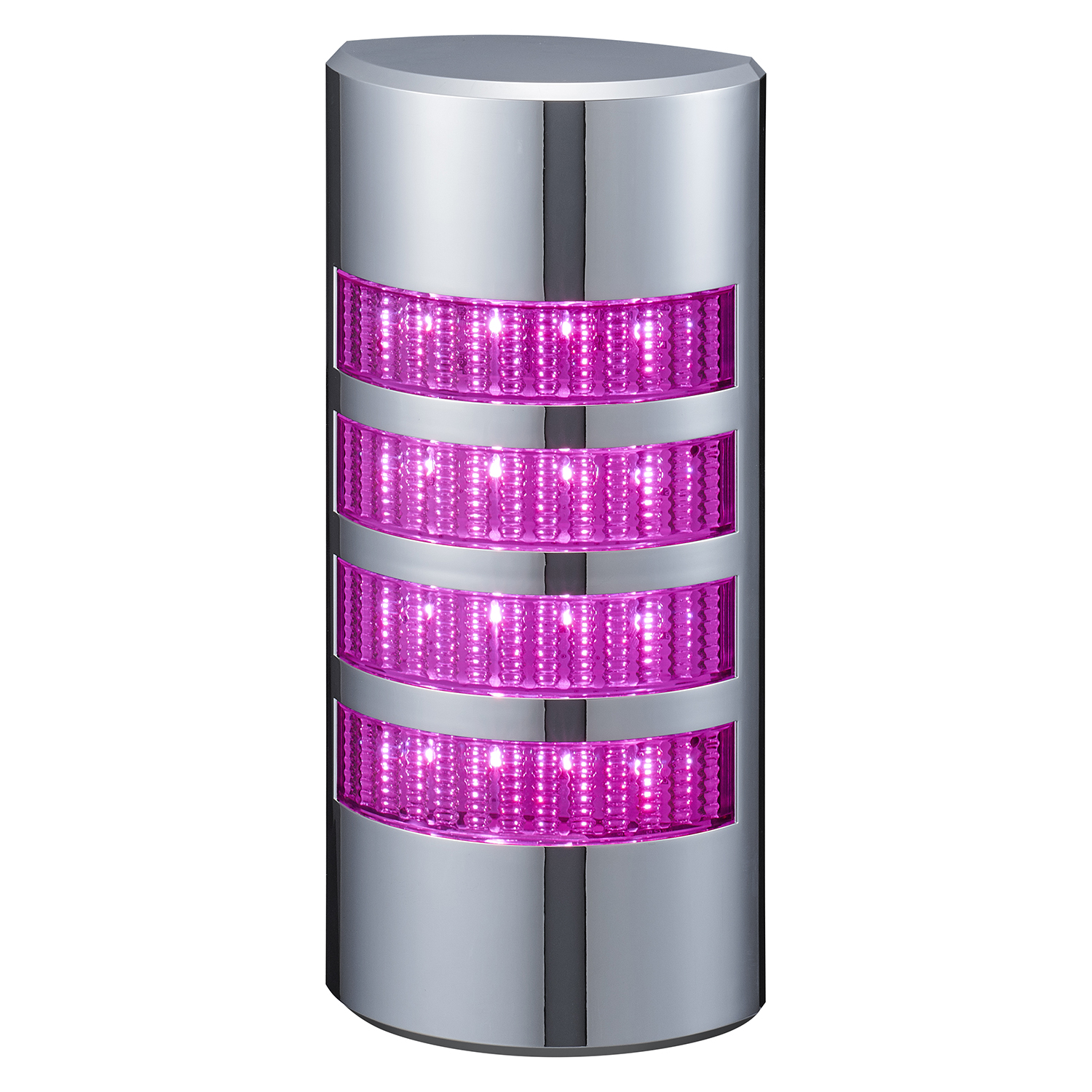

모두 동일한 색상

모두 동일한 색상

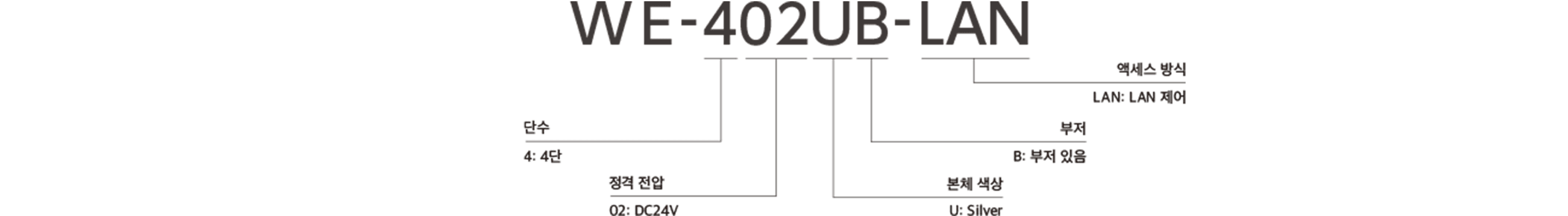

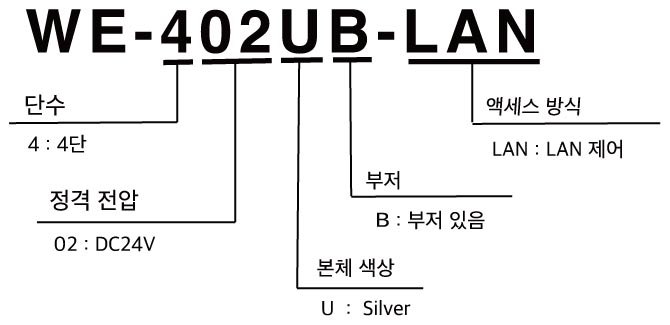

Model Code



형식 커버 사양 단수 정격 전압
WE-402UB-LAN 크롬 도금 4 DC24V
형식 커버 사양 단수 정격 전압
WE-402UB-LAN 크롬 도금 4 DC24V

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.

WE-LAN  

WE-LAN  

보수 부품

구분 No. 제품 설명 모델 번호 필요 수량 사양 교체 시기 기준

																커버
GA0006702-F1 1

-

-
