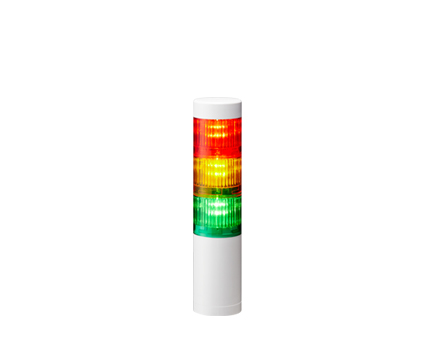

LED 시그널 타워 Φ50mm (이더넷 통신)
LR5-LAN
이 시그널 타워는 LAN을 통해 산업용 PC 및 PLC와 연결되도록 설계되어, 이더넷 통신을 통해 제어가 가능합니다.
HTTP(S) 및 Modbus/TCP와 같은 일반적인 프로토콜을 지원하여 손쉽게 조작할 수 있습니다.
- Ethernet
- 시그널 타워
- Φ50
- 점등
- 플래시
- 알람
- 실내
- IP65
- IP54
- 적색
- 황색
- 녹색
- 청색
- 백색

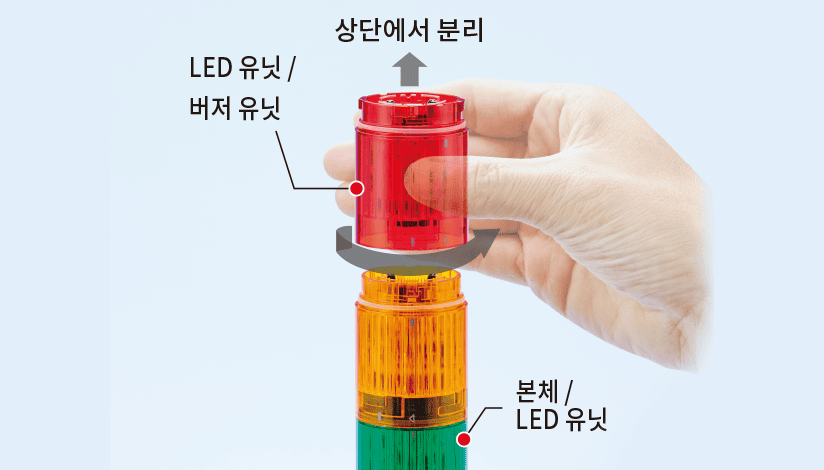

제품 특징

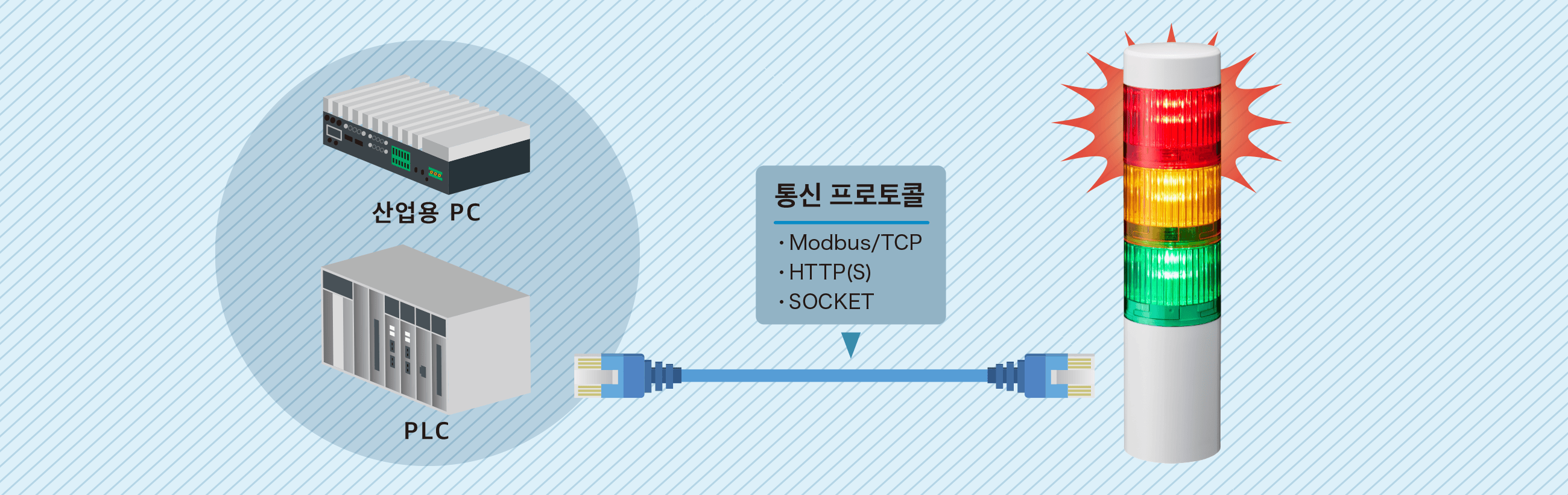

산업용 PC/PLC에서 직접 LAN 제어
설정과 알림을 간편하게
- Before
- 산업용 PC 제어 시스템에서 접점 출력 보드를 사용하여 부품 수가 증가하고 재고 및 납품 관리가 더욱 복잡해졌습니다.
- After
- HTTP(S) 또는 Modbus/TCP를 통해 시그널 타워를 직접 제어함으로써 접점 출력 보드가 불필요해졌습니다.

사용 예

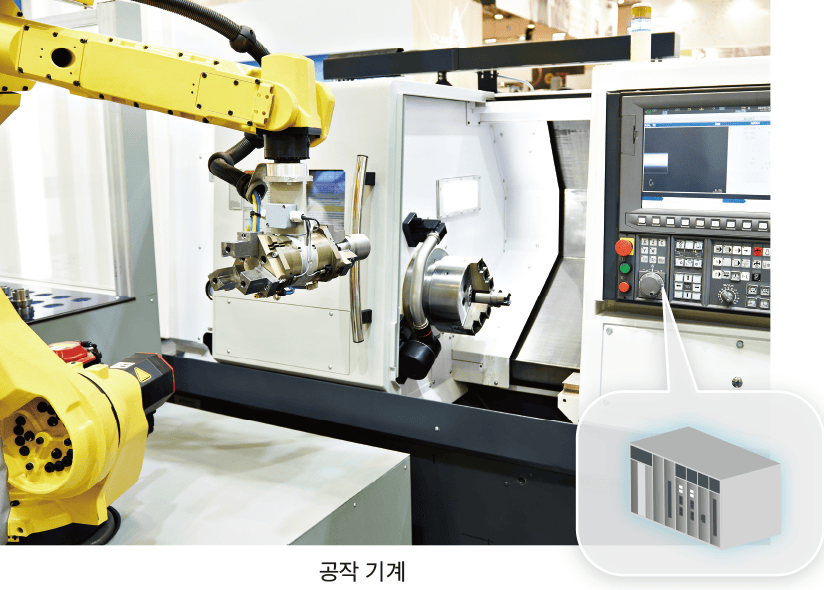

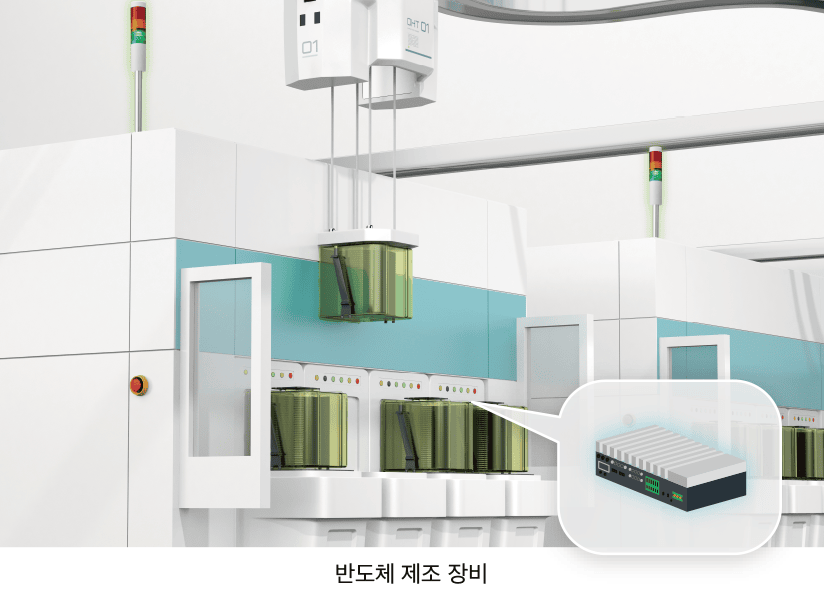

산업용 PC/PLC로 제어
산업용 PC 또는 PLC에서 직접 커맨드 제어가 가능합니다.
접점 출력 보드가 불필요하며 접점 수가 감소합니다.


상위 시스템 알림

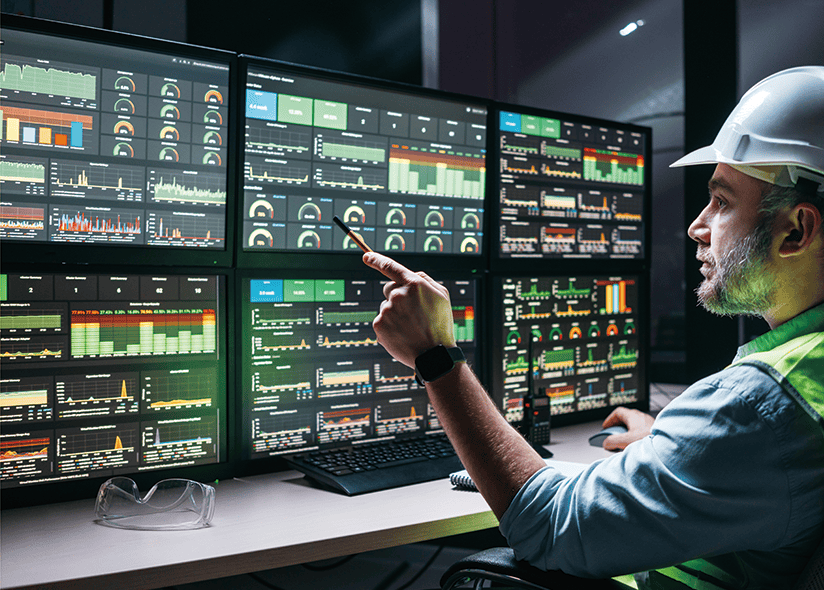

SCADA 및 생산 관리 시스템은 표준 프로토콜을 사용하여 상태 및 경고 표시가 가능합니다. 제조 환경에서 일반적으로 사용되는 시그널 타워를 활용하여 모니터뿐만 아니라 시각적인 경고 알림도 제공함으로써 운영자가 신속하게 정보를 파악하고 누락을 방지할 수 있습니다.


간단한 소프트웨어 설계
커맨드 생성 기능

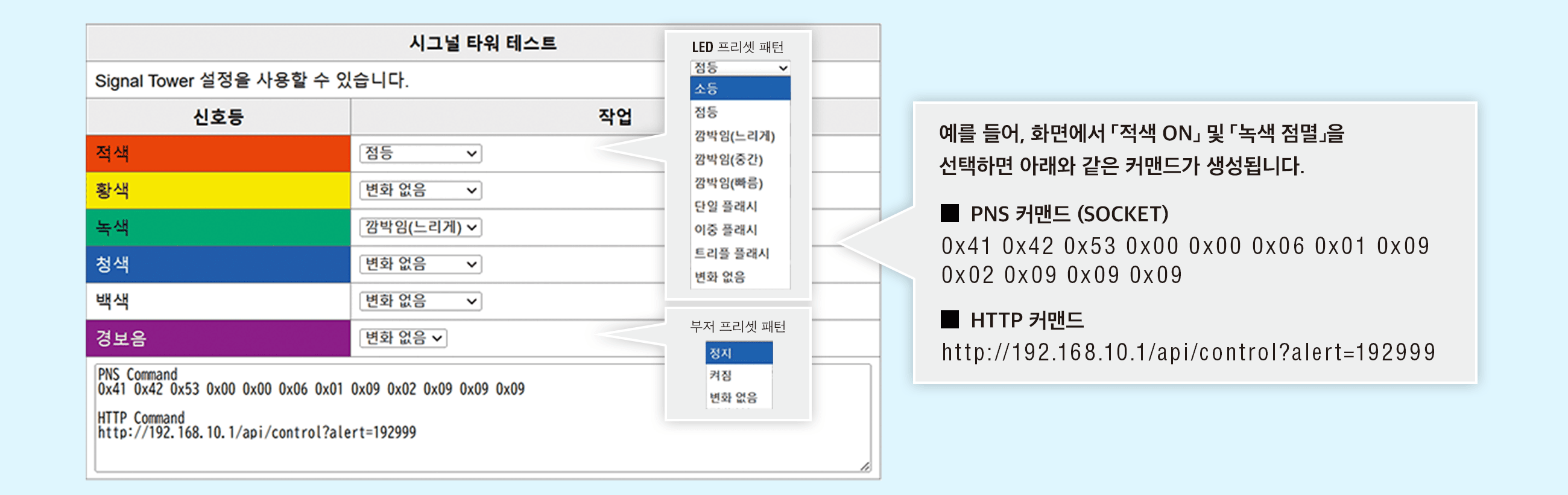

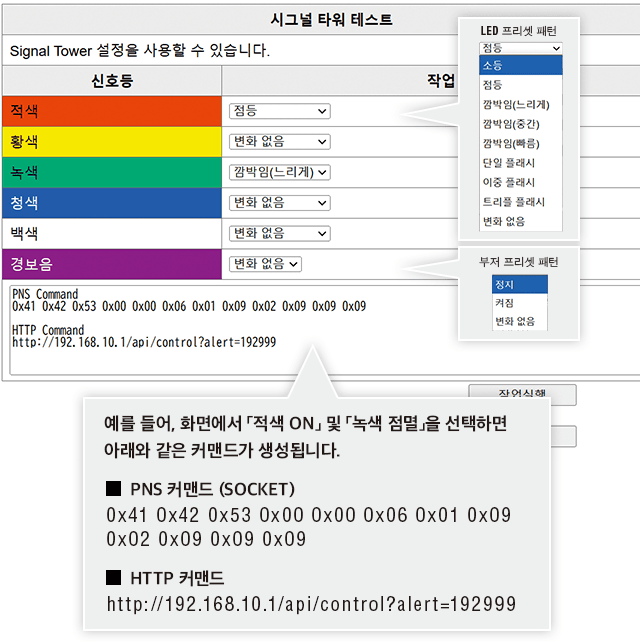

웹 브라우저를 통해 LR5-LAN에 로그인한 후, 설정 화면에서 원하는 동작을 선택하면 해당 커맨드가 표시됩니다. 이를 통해 취급 설명서를 읽지 않고도 커맨드를 쉽게 확인할 수 있어 소프트웨어 개발 시간을 단축할 수 있습니다.
샘플 소스 코드
LR5-LAN을 제어하는 샘플 소스 코드는 자사 공식 홈페이지에서 제공하고 있습니다. Windows® 및 Linux용으로 다양한 프로그래밍 언어가 지원되며, 사용자는 원하는 언어나 프로젝트에 맞는 언어를 선택하여 빠르게 테스트할 수 있습니다.
다양한 점멸 프리셋 패턴
LED 제어를 위해 사전 설정된 7가지 패턴이 제공됩니다. 점멸 동작은 커맨드 제어만으로 실행할 수 있어 PLC에서 클록 펄스(clock pulse)를 설정하는 작업 부담을 줄일 수 있습니다.
호스트 기기 연결 검증 기능

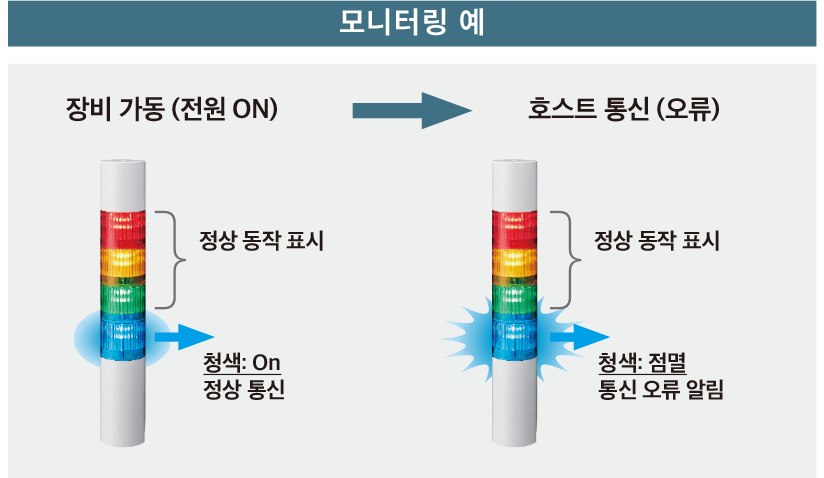

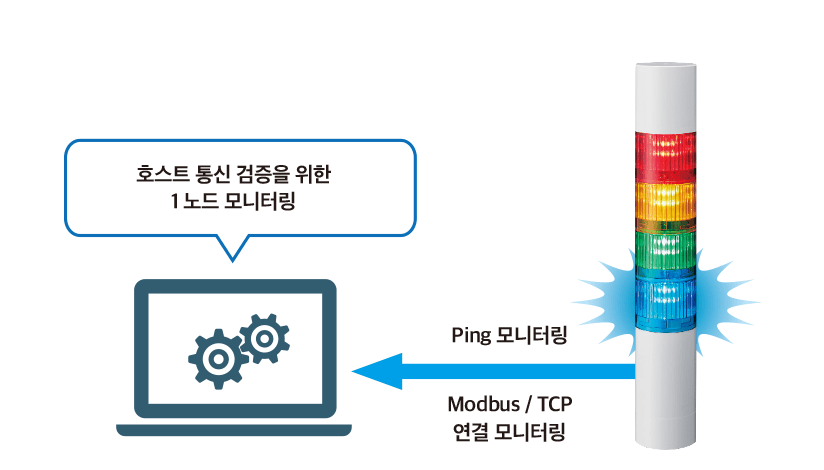

기기와의 연결 상태를 확인할 수 있습니다. 연결이 끊어지면 LED 유닛의 알림을 통해 호스트 간 Ping 모니터링이 가능합니다.


배선 공수 감소
작업 시간 단축

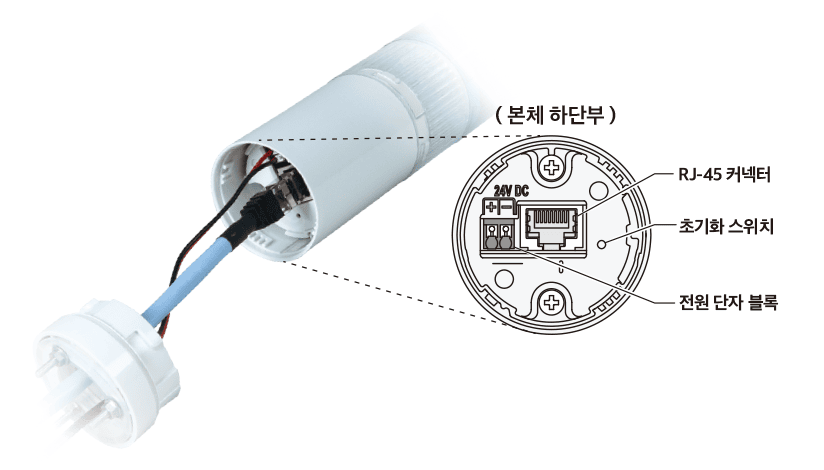

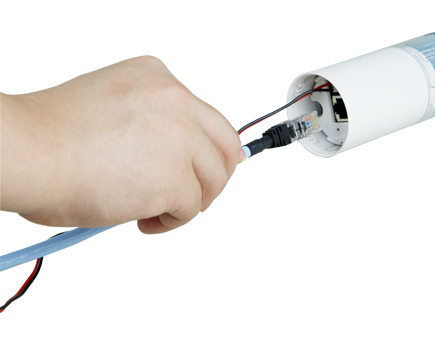

전원은 DC 24V로 공급되며, LAN 케이블을 통한 RJ-45 커넥터로 제어됩니다. 일반 전선에 비해 배선 공수가 감소합니다.

간편한 설치

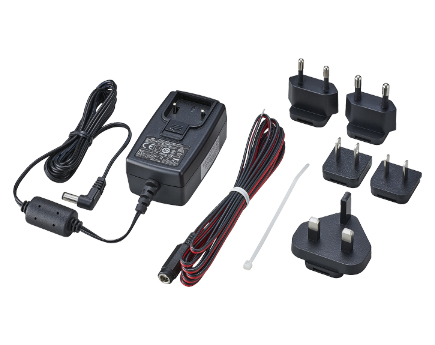

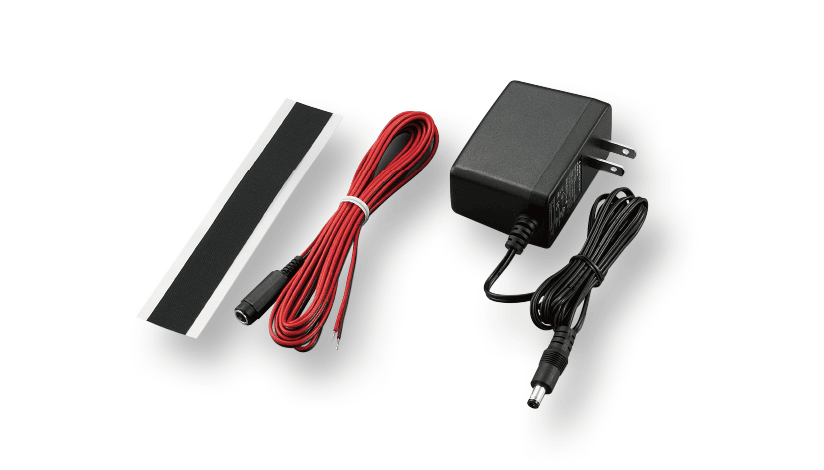

옵션 ADP-001C를 사용하면 AC 콘센트에서 전원을 공급할 수 있습니다. DC 24V가 없더라도 ADP-001C를 통해 별도의 공사 없이 간편하게 도입할 수 있습니다.

음향/음성 샘플

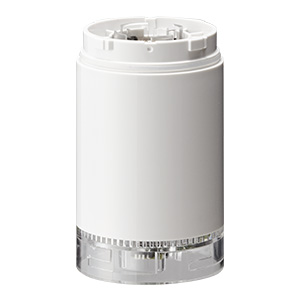

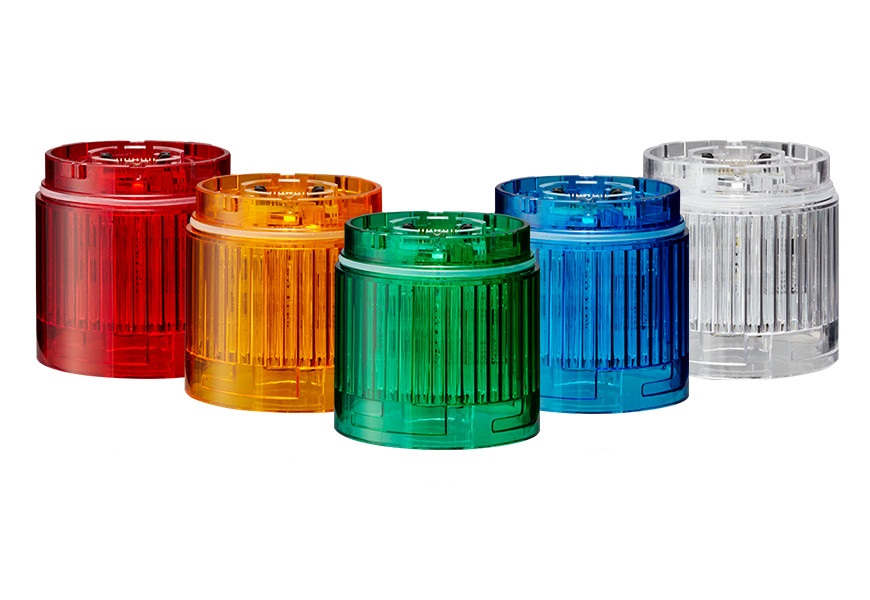

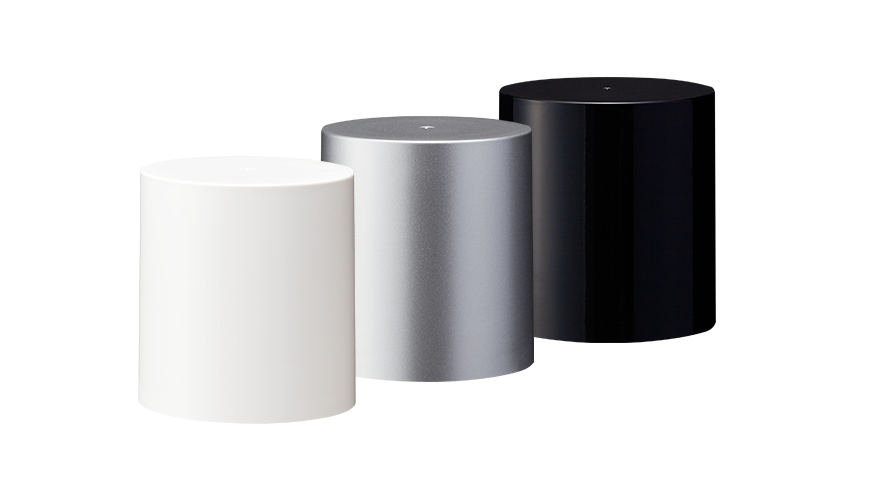

참조 구성

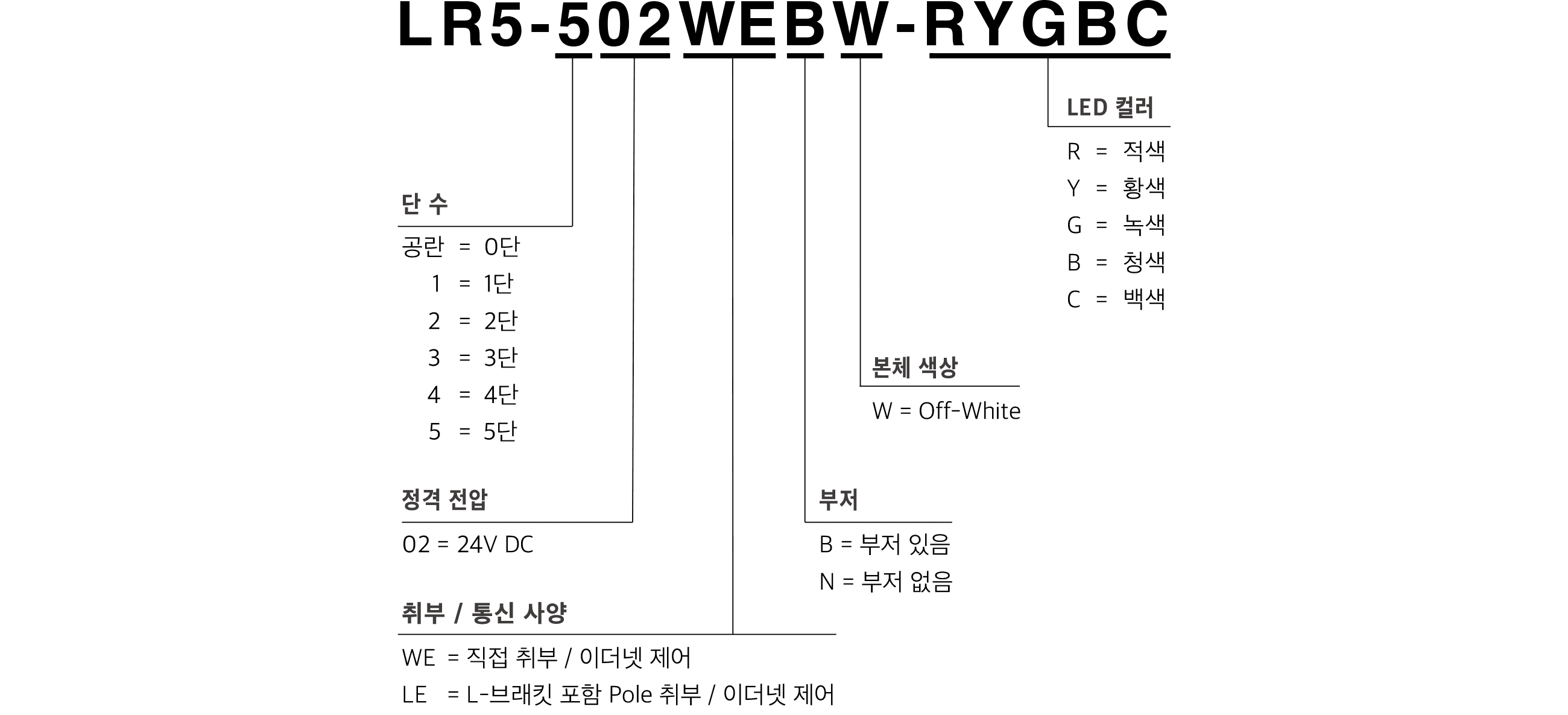

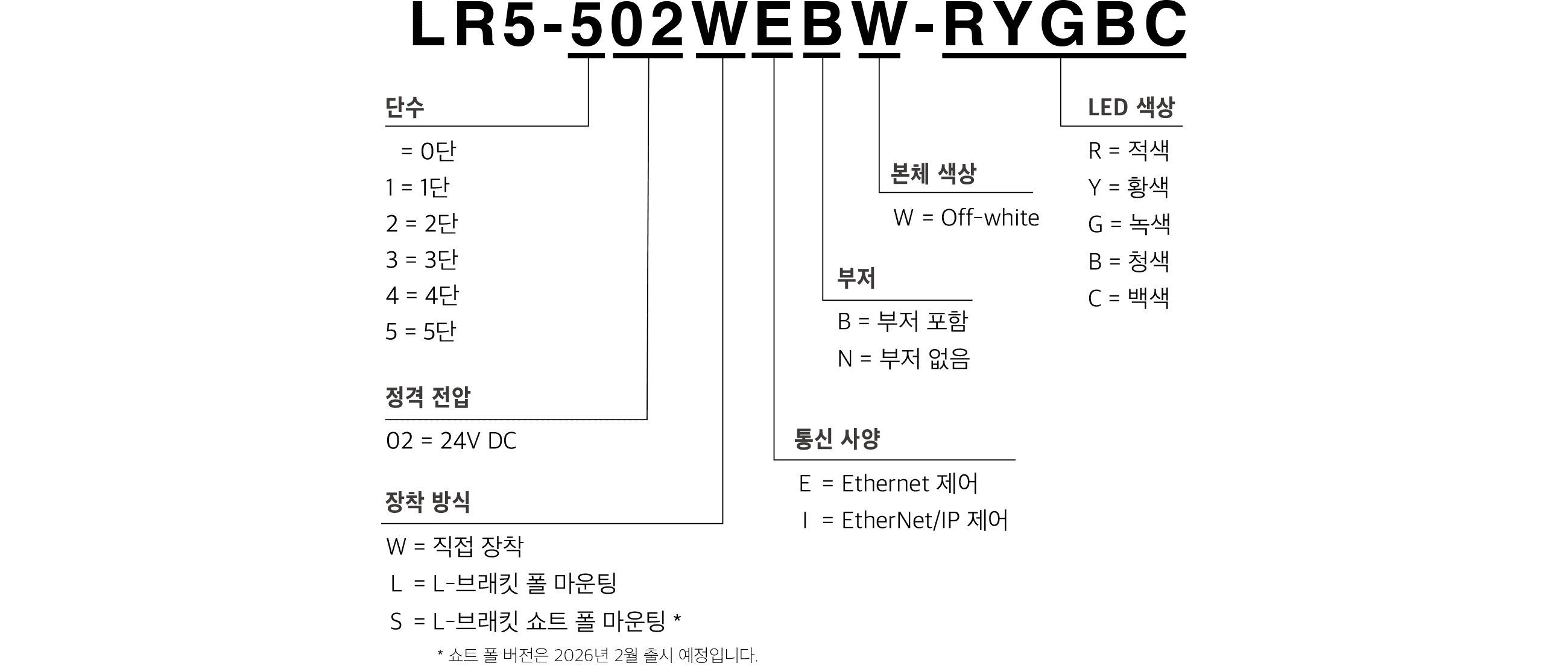

모델 코드

제품 목록
- 사용자가 지정하는 색상으로 구성할 수 있습니다. (동일한 색상의 LED 구성은 개별 제어가 불가능합니다.)
- Pole은 별도로 판매하지 않습니다.
3개 나사 직접 취부

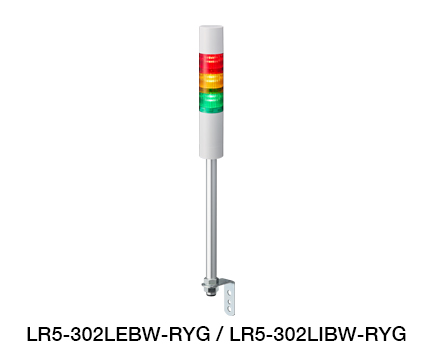

모델 번호 | 단 수 | 정격 전압 | 장착 | 통신 사양 | 부저 | WD 송신기 호환 (WDT-5LR-Z2) |
본체 색상 | LED 컬러 |
---|---|---|---|---|---|---|---|---|

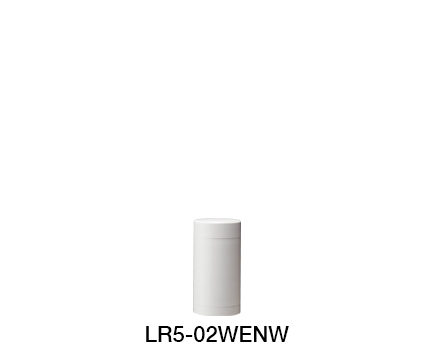

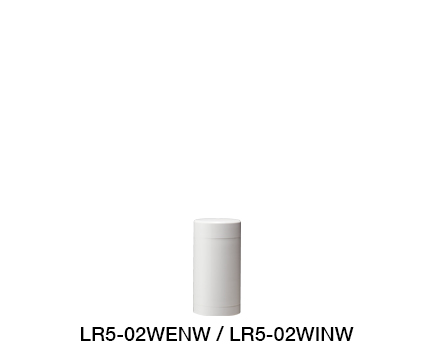

LR5-02WENW | 0 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 본체만 |
LR5-102WENW-R | 1 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색 |
LR5-102WENW-Y | 1 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 황색 |
LR5-102WENW-G | 1 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 녹색 |
LR5-202WENW-RY | 2 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색 |
LR5-202WENW-RG | 2 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 녹색 |

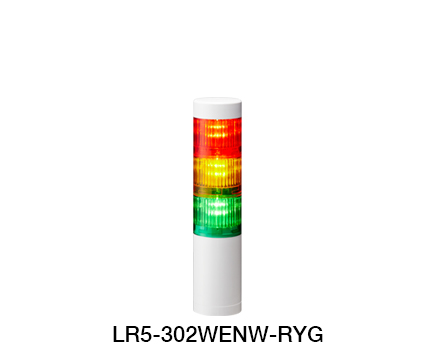

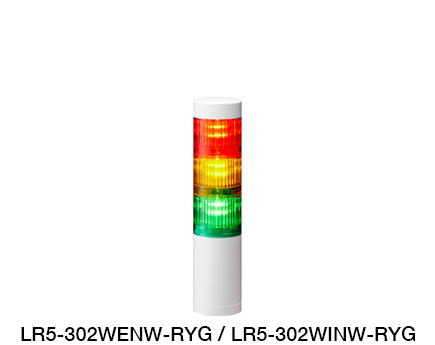

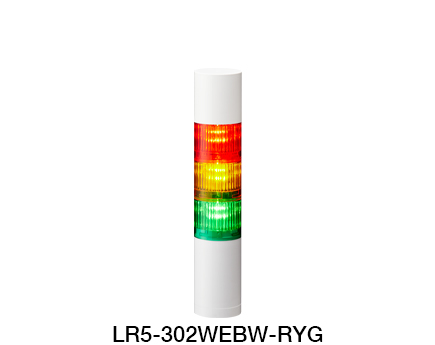

LR5-302WENW-RYG | 3 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색, 녹색 |
LR5-402WENW-RYGB | 4 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색 |
LR5-502WENW-RYGBC | 5 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색, 백색 |
LR5-102WEBW-R | 1 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색 |
LR5-102WEBW-Y | 1 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 황색 |
LR5-102WEBW-G | 1 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 녹색 |
LR5-202WEBW-RY | 2 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색 |
LR5-202WEBW-RG | 2 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 녹색 |
LR5-302WEBW-RYG | 3 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색, 녹색 |
LR5-402WEBW-RYGB | 4 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색 |

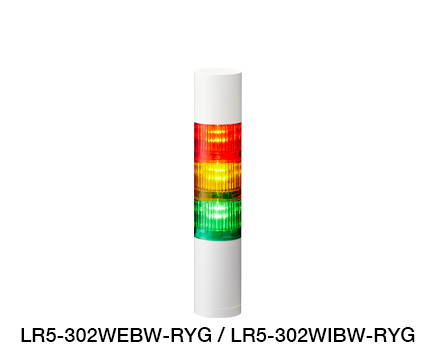

LR5-502WEBW-RYGBC | 5 | 24V DC | 3개 나사 직접 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색, 백색 |
L-브래킷 포함 Pole 취부
모델 번호 | 단 수 | 정격 전압 | 장착 | 통신 사양 | 부저 | WD 송신기 호환 (WDT-5LR-Z2) |
본체 색상 | LED 컬러 |
---|---|---|---|---|---|---|---|---|

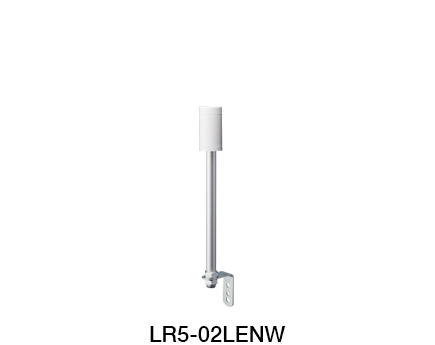

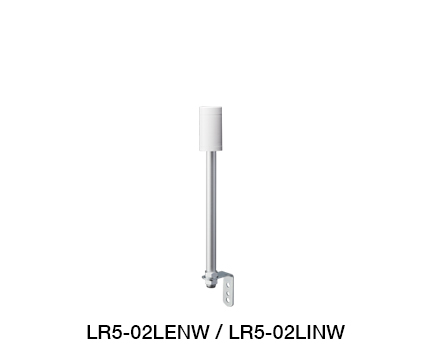

LR5-02LENW | 0 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 본체만 |
LR5-102LENW-R | 1 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색 |
LR5-102LENW-Y | 1 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 황색 |
LR5-102LENW-G | 1 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 녹색 |
LR5-202LENW-RY | 2 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색 |
LR5-202LENW-RG | 2 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 녹색 |
LR5-302LENW-RYG | 3 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색, 녹색 |

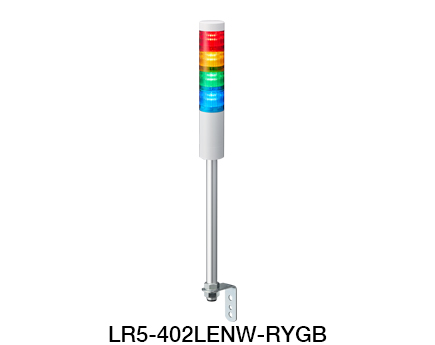

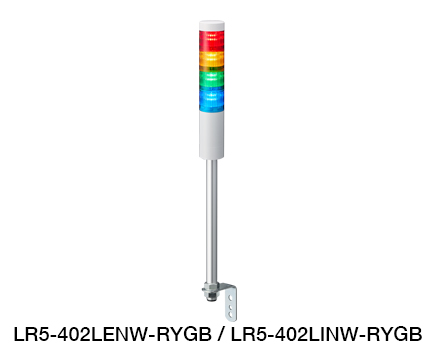

LR5-402LENW-RYGB | 4 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색 |
LR5-502LENW-RYGBC | 5 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 없음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색, 백색 |
LR5-102LEBW-R | 1 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색 |
LR5-102LEBW-Y | 1 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 황색 |
LR5-102LEBW-G | 1 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 녹색 |
LR5-202LEBW-RY | 2 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색 |
LR5-202LEBW-RG | 2 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 녹색 |
LR5-302LEBW-RYG | 3 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색, 녹색 |
LR5-402LEBW-RYGB | 4 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색 |

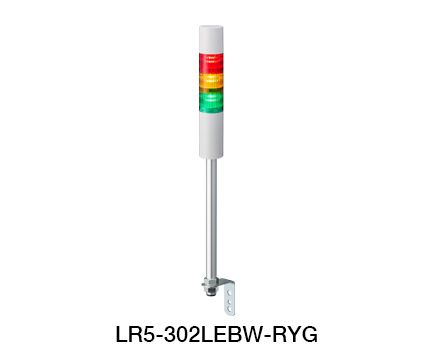

LR5-502LEBW-RYGBC | 5 | 24V DC | L-브래킷 포함 Pole 취부 | 이더넷 제어 | 부저 있음 | 지원됨 | Off-White | 적색, 황색, 녹색, 청색, 백색 |
옵션 호환성 표
옵션 | LR5-E-□ | LR5-BW | WDT-5LR-Z2 | SZK-002W | SZW-001W | SZW-002W | SZK-001U | SZ-010 | SZL-001 | ADP-001C |
---|---|---|---|---|---|---|---|---|---|---|
직접 취부 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - | ✓ |
Pole 취부 | ✓ | ✓ | ✓ | - | - | - | ✓ | ✓ | ✓ | ✓ |
GitHub (샘플 소스 코드)
PDF 카탈로그 다운로드
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
-
3D_CAD[IGS]
-
LR5-02WENW(본체만_직접 취부_부저 없음)
-
LR5-102WENW(1단_직접 취부_부저 없음)
-
LR5-202WENW(2단_직접 취부_부저 없음)
-
LR5-302WENW(3단_직접 취부_부저 없음)
-
LR5-402WENW(4단_직접 취부_부저 없음)
-
LR5-502WENW(5단_직접 취부_부저 없음)
-
LR5-102WEBW(1단_직접 취부_부저 있음)
-
LR5-202WEBW(2단_직접 취부_부저 있음)
-
LR5-302WEBW(3단_직접 취부_부저 있음)
-
LR5-402WEBW(4단_직접 취부_부저 있음)
-
LR5-502WEBW(5단_직접 취부_부저 있음)
-
LR5-02LENW(본체만_Pole 취부_부저 없음)
-
LR5-102LENW(1단_Pole 취부_부저 없음)
-
LR5-202LENW(2단_Pole 취부_부저 없음)
-
LR5-302LENW(3단_Pole 취부_부저 없음)
-
LR5-402LENW(4단_Pole 취부_부저 없음)
-
LR5-502LENW(5단_Pole 취부_부저 없음)
-
LR5-102LEBW(1단_Pole 취부_부저 있음)
-
LR5-202LEBW(2단_Pole 취부_부저 있음)
-
LR5-302LEBW(3단_Pole 취부_부저 있음)
-
LR5-402LEBW(4단_Pole 취부_부저 있음)
-
LR5-502LEBW(5단_Pole 취부_부저 있음)
-
-
3D_CAD[STEP]
-
LR5-02WENW(본체만_직접 취부_부저 없음)
-
LR5-102WENW(1단_직접 취부_부저 없음)
-
LR5-202WENW(2단_직접 취부_부저 없음)
-
LR5-302WENW(3단_직접 취부_부저 없음)
-
LR5-402WENW(4단_직접 취부_부저 없음)
-
LR5-502WENW(5단_직접 취부_부저 없음)
-
LR5-102WEBW(1단_직접 취부_부저 있음)
-
LR5-202WEBW(2단_직접 취부_부저 있음)
-
LR5-302WEBW(3단_직접 취부_부저 있음)
-
LR5-402WEBW(4단_직접 취부_부저 있음)
-
LR5-502WEBW(5단_직접 취부_부저 있음)
-
LR5-02LENW(본체만_Pole 취부_부저 없음)
-
LR5-102LENW(1단_Pole 취부_부저 없음)
-
LR5-202LENW(2단_Pole 취부_부저 없음)
-
LR5-302LENW(3단_Pole 취부_부저 없음)
-
LR5-402LENW(4단_Pole 취부_부저 없음)
-
LR5-502LENW(5단_Pole 취부_부저 없음)
-
LR5-102LEBW(1단_Pole 취부_부저 있음)
-
LR5-202LEBW(2단_Pole 취부_부저 있음)
-
LR5-302LEBW(3단_Pole 취부_부저 있음)
-
LR5-402LEBW(4단_Pole 취부_부저 있음)
-
LR5-502LEBW(5단_Pole 취부_부저 있음)
-
-
3D_CAD[x_t]
-
LR5-02WENW(본체만_직접 취부_부저 없음)
-
LR5-102WENW(1단_직접 취부_부저 없음)
-
LR5-202WENW(2단_직접 취부_부저 없음)
-
LR5-302WENW(3단_직접 취부_부저 없음)
-
LR5-402WENW(4단_직접 취부_부저 없음)
-
LR5-502WENW(5단_직접 취부_부저 없음)
-
LR5-102WEBW(1단_직접 취부_부저 있음)
-
LR5-202WEBW(2단_직접 취부_부저 있음)
-
LR5-302WEBW(3단_직접 취부_부저 있음)
-
LR5-402WEBW(4단_직접 취부_부저 있음)
-
LR5-502WEBW(5단_직접 취부_부저 있음)
-
LR5-02LENW(본체만_Pole 취부_부저 없음)
-
LR5-102LENW(1단_Pole 취부_부저 없음)
-
LR5-202LENW(2단_Pole 취부_부저 없음)
-
LR5-302LENW(3단_Pole 취부_부저 없음)
-
LR5-402LENW(4단_Pole 취부_부저 없음)
-
LR5-502LENW(5단_Pole 취부_부저 없음)
-
LR5-102LEBW(1단_Pole 취부_부저 있음)
-
LR5-202LEBW(2단_Pole 취부_부저 있음)
-
LR5-302LEBW(3단_Pole 취부_부저 있음)
-
LR5-402LEBW(4단_Pole 취부_부저 있음)
-
LR5-502LEBW(5단_Pole 취부_부저 있음)
-
제품 사양
수리 부품
LR5-LAN
LR5-LAN
보수 부품
구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
---|---|---|---|---|---|---|
![]() |

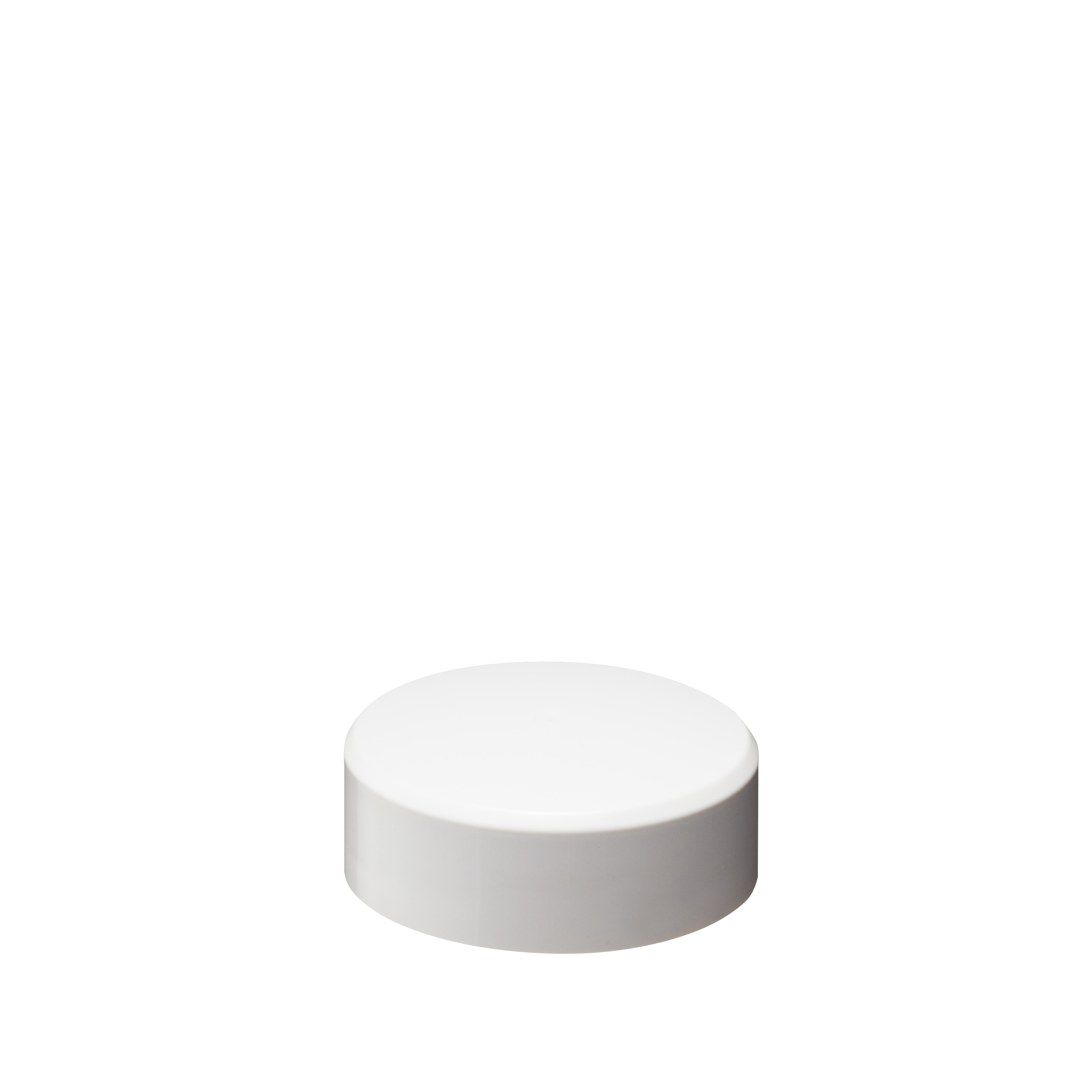

B32310071-7F1 | 1 | ||||
![]() |
B25110066-F1 | 2-7 : 단수에 따라 변경됩니다. | ||||
![]() |
B25310067-5F1 | 1-5 : 단수에 따라 변경됩니다. |
