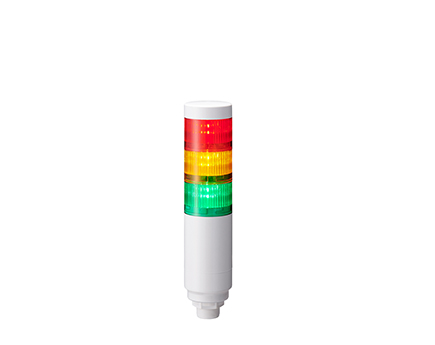

LED 시그널 타워
LR6 (퀵 디스커넥트 M12)
M12 커넥터 사양으로 간편한 배선 및 작업 시간 단축. 신뢰성 높은 설계와 환경 적응성이 뛰어난 Φ60 LR6 시리즈 신호 타워 라이트는 다양한 애플리케이션에 적합합니다.
【M12 커넥터란?】 IEC 61076-2-101
산업용으로 설계된 튼튼한 원형 커넥터로, 방수 및 방진 성능을 제공하며 신호 및 전원 연결에 적합합니다.
다양한 애플리케이션과 호환될 뿐만 아니라 안정적인 신호 전송 및 전원 공급이 가능합니다.
- M12
- 시그널 타워
- Φ60
- 점등
- 알람
- 실내
- 적색
- 황색
- 녹색
- 청색
- 백색
제품 특징
간소화된 배선으로 설치 시간 대폭 단축
장비 설치 시 배선 작업량을 줄여줍니다
M12 케이블 하나로 시간과 공수를 절약하고, 장착 및 분리를 쉽고 빠르게 할 수 있습니다.
릴레이 박스와 유지보수 불필요
방수형인 M12 커넥터를 사용하면 릴레이 박스가 필요 없으며, 유지보수 및 재배선을 더욱 효율적으로 할 수 있습니다.
배선 오류 방지
설치 및 제거 시 연결할 케이블이 하나뿐이므로 배선 오류를 방지합니다.
M12 커넥터 핀 배치
| 부저 유닛 | WD 송신기 |
|---|---|
| 지원 안함 | 지원 안함 |
| 부저 유닛 | WD 송신기 |
|---|---|
| 지원함 | 지원 안함 |
| 부저 유닛 | WD 송신기 |
|---|---|
| 지원함 | 지원함 |
주의사항
- 4핀 및 5핀 타입의 경우, 표준 청색, 흰색, 멀티 컬러 LED 유닛은 사용할 수 없습니다. 전용 청색 및 흰색 LED 유닛을 사용하십시오.
- 이 제품에는 케이블이 포함되어 있지 않습니다.
4핀, 5핀 타입으로 청색·백색 LED 유닛 사용 시
음향/음성 샘플

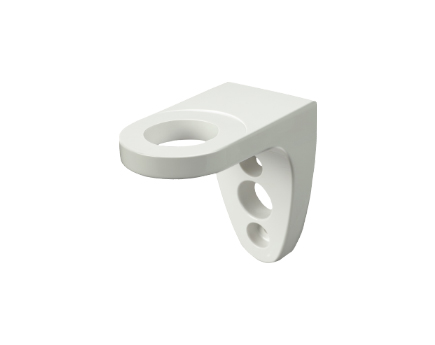

참조 구성

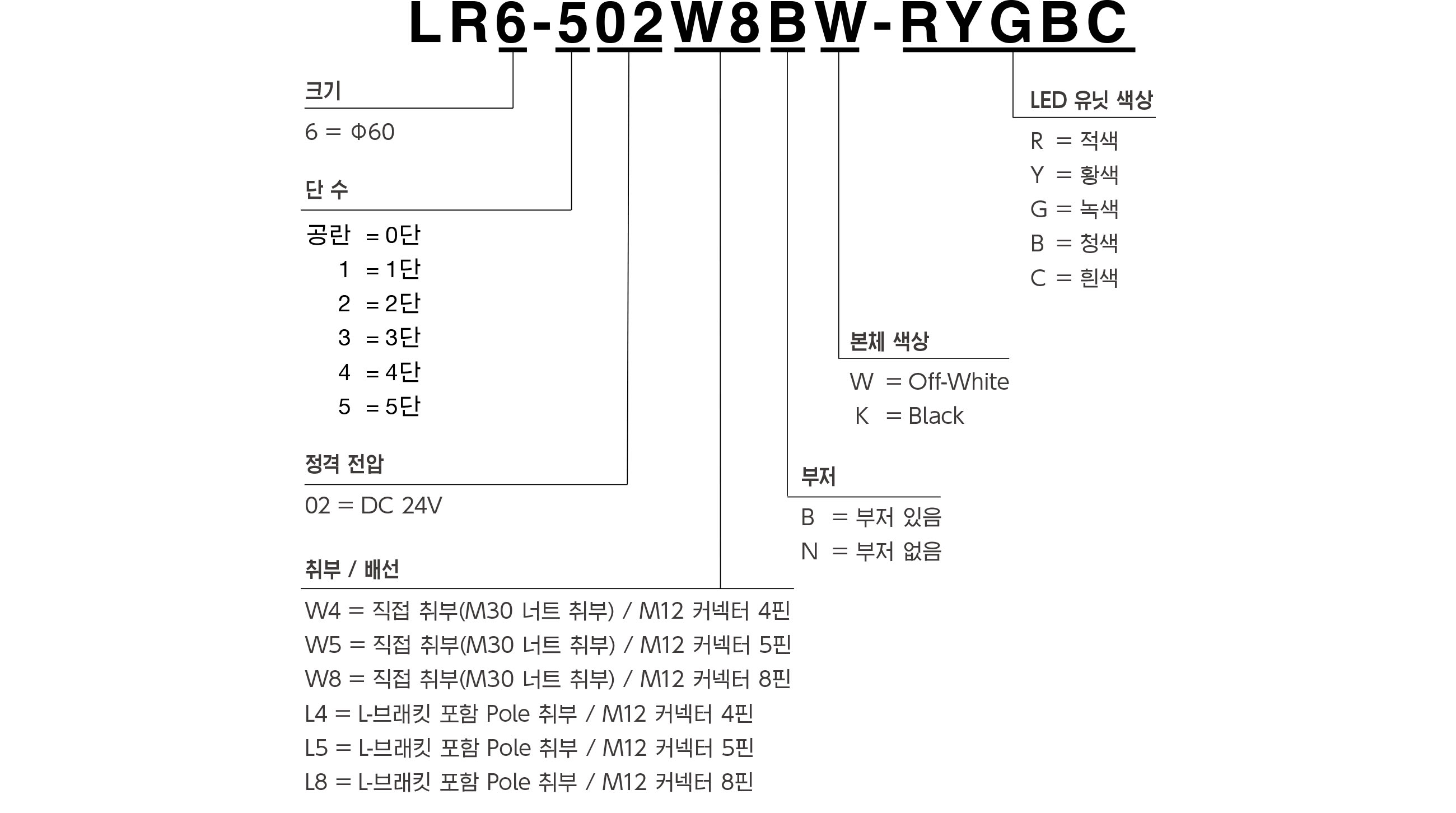

모델 코드
제품 목록
M12 커넥터 4핀 사양 - 조립 제품
| 모델 | 단 수 | 정격 전압 | 취부 | 배선 | 부저 | WD 송신기 호환 가능 |
본체 색상 | LED 유닛 색상 |
|---|---|---|---|---|---|---|---|---|
| LR6-102W4NW-R | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Off-White | 적색 |
| LR6-102W4NW-Y | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Off-White | 황색 |
| LR6-102W4NW-G | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Off-White | 녹색 |

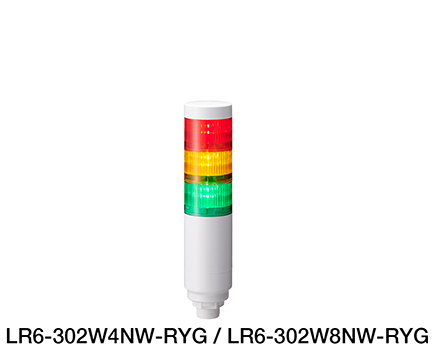

| LR6-202W4NW-RY | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Off-White | 적색, 황색 |
| LR6-202W4NW-RG | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Off-White | 적색, 녹색 |
| LR6-302W4NW-RYG | 3 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Off-White | 적색, 황색, 녹색 |

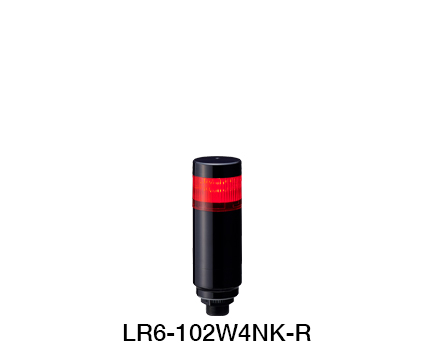

| LR6-102W4NK-R | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Black | 적색 |
| LR6-102W4NK-Y | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Black | 황색 |
| LR6-102W4NK-G | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Black | 녹색 |
| LR6-202W4NK-RY | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Black | 적색, 황색 |
| LR6-202W4NK-RG | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Black | 적색, 녹색 |
| LR6-302W4NK-RYG | 3 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 4핀 | 부저 없음 | 지원 안함 | Black | 적색, 황색, 녹색 |
M12 커넥터 5핀 사양 - 조립 제품
| 모델 | 단 수 | 정격 전압 | 취부 | 배선 | 부저 | WD 송신기 호환 가능 |
본체 색상 | LED 유닛 색상 |
|---|---|---|---|---|---|---|---|---|

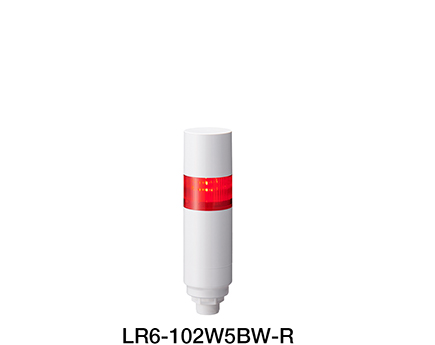

| LR6-102W5BW-R | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Off-White | 적색 |
| LR6-102W5BW-Y | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Off-White | 황색 |
| LR6-102W5BW-G | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Off-White | 녹색 |
| LR6-202W5BW-RY | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Off-White | 적색, 황색 |
| LR6-202W5BW-RG | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Off-White | 적색, 녹색 |
| LR6-302W5BW-RYG | 3 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Off-White | 적색, 황색, 녹색 |
| LR6-102W5BK-R | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Black | 적색 |
| LR6-102W5BK-Y | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Black | 황색 |
| LR6-102W5BK-G | 1 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Black | 녹색 |
| LR6-202W5BK-RY | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Black | 적색, 황색 |
| LR6-202W5BK-RG | 2 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Black | 적색, 녹색 |

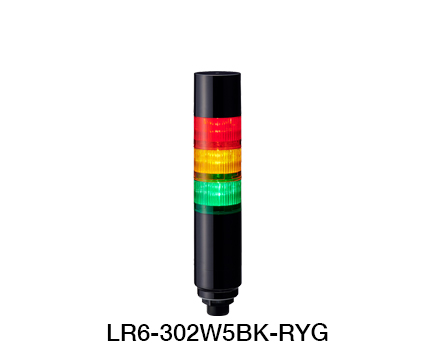

| LR6-302W5BK-RYG | 3 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 5핀 | 부저 있음 | 지원 안함 | Black | 적색, 황색, 녹색 |
M12 커넥터 8핀 사양 본체 유닛
| 모델 | 단 수 | 정격 전압 | 취부 | 배선 | 부저 | WD 송신기 호환 가능 |
본체 색상 | LED 유닛 색상 |
|---|---|---|---|---|---|---|---|---|

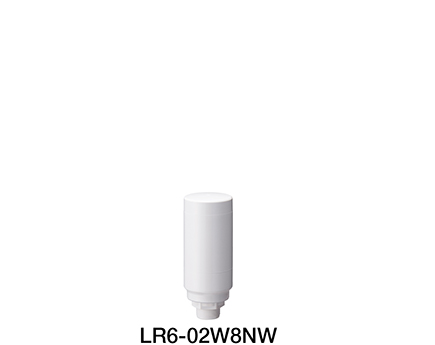

| LR6-02W8NW | 0 | DC24V | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 없음 | 지원함 | Off-White | 본체만 |
| LR6-02W8NK | 0 | DC24V | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 없음 | 지원함 | Black | 본체만 |
M12 커넥터 8핀 사양 조립 제품
| 모델 | 단 수 | 정격 전압 | 취부 | 배선 | 부저 | WD 송신기 호환 가능 |
본체 색상 | LED Unit Colors |
|---|---|---|---|---|---|---|---|---|
| LR6-302W8NW-RYG | 3 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 없음 | 지원함 | Off-White | 적색, 황색, 녹색 |
| LR6-402W8NW-RYGB | 4 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 없음 | 지원함 | Off-White | 적색, 황색, 녹색, 청색 |
| LR6-502W8NW-RYGBC | 5 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 없음 | 지원함 | Off-White | 적색, 황색, 녹색, 청색, 흰색 |
| LR6-402W8BW-RYGB | 4 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 있음 | 지원함 | Off-White | 적색, 황색, 녹색, 청색 |

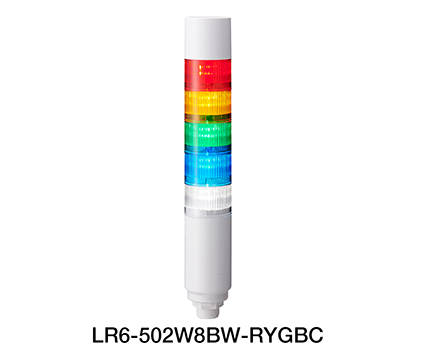

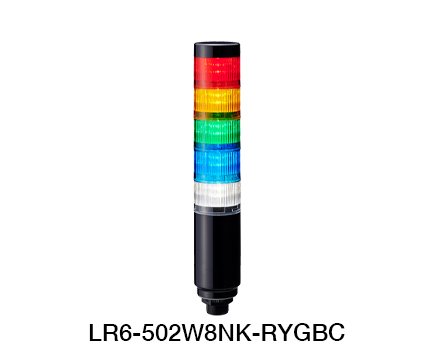

| LR6-502W8BW-RYGBC | 5 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 있음 | 지원함 | Off-White | 적색, 황색, 녹색, 청색, 흰색 |
| LR6-402W8NK-RYGB | 4 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 없음 | 지원함 | Black | 적색, 황색, 녹색, 청색 |
| LR6-502W8NK-RYGBC | 5 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 없음 | 지원함 | Black | 적색, 황색, 녹색, 청색, 흰색 |
| LR6-402W8BK-RYGB | 4 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 있음 | 지원함 | Black | 적색, 황색, 녹색, 청색 |
| LR6-502W8BK-RYGBC | 5 | 24V DC | 직접 취부(M30 너트 취부) | M12 커넥터 8핀 | 부저 있음 | 지원함 | Black | 적색, 황색, 녹색, 청색, 흰색 |
PDF 카탈로그 다운로드
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Complete Operation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
LR6-_02W4N(4pin)제품 사양
수리 부품
LR6-W4 / W5 / W8
LR6-W4 / W5 / W8
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
B25310067-6F1 | 1-5 : 단수에 따라 변경됩니다. | ||||
|
B25110067-F1 | 2 ~ 7 : 단 수에 따름 |
1세트당 5개가 포함되어 있습니다 |
