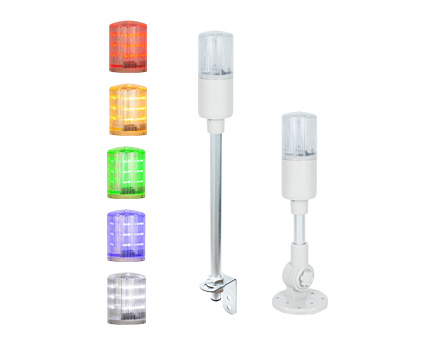

Φ55 mm 1단 멀티 컬러 (5색) 표시등
MT5I 1단

MidrangeSignal의 MT51 1단 구성은 하나의 유닛으로  5가지 색상 표현이 가능합니다. 탁월한 시인성과 최대 98dB의 강력한 음압을 자랑하는 제품으로, 어떠한 환경에서도 확실한 신호 전달이 가능합니다. 전 기종 IP65의 높은 보호등급으로 실외 설치에도 적합하며, -30℃~+60℃의 넓은 온도 범위에서도 안정적으로 사용 가능합니다. 다수의 국제 인증을 획득하여 글로벌 기준의 안전성과 신뢰성을 보장합니다.

인증 :  KC, CE, UKCA, EMC, RoHS, China-RoHS

  • NPN/PNP
  • Φ55
  • 점등
  • 부저
  • 98dB
  • 실외
  • IP65
  • 적색
  • 황색
  • 녹색
  • 청색
  • 백색
  • 1단 멀티 컬러 (5색)
  • 표시등
  • Φ55 mm 1단 멀티 컬러 (5색) 표시등 MT5I 1단
  • Φ55 mm 1단 멀티 컬러 (5색) 표시등 MT5I 1단
  • Φ55 mm 1단 멀티 컬러 (5색) 표시등 MT5I 1단
  • 업그레이드 된 고휘도 LED로 최소 광도 2,500~15,000mcd로 야외의 강한 햇빛 아래에서도 선명하게 식별 가능합니다.
  • 높은 음압 사양 부저를 내장해 소음이 심한 환경에서도 확실하게 경보음을 전달하며, 부저 배선을 통해 음량 조절이 가능합니다. (No.3 연속음 최소 80dB, 측정환경 0.3m)
  • 부저 유무에 관계없이 IP65등급의 뛰어난 방수 방진 성능을 갖췄습니다.
  • 글로벌 환경에서 원활한 활용을 위해 KC, CE, UKCA, 중국의 RoHS 등 인증 획득과 WEEE 지침에도 적합합니다.



제품사양


제품명 MT5I
정격전압 DC 24 V±10%
지원되는 트랜지스터 NPN / PNP
소비 전류
（단일모듈 기준）		 최대 LED (R: 60.0mA Y: 60.0mA G: 60.0mA B: 60.0mA C: 60.0mA)
부저: 50.0mA
사용 온도 범위 및 습도 온도: -30℃ ~ +60℃ / 습도: 90% RH 이하 (결로 없음)
설치환경 실내 및 실외
보호등급 IP65 (IEC 60529)
부저 음 No.1: Continuous beep sound No.2: Intermittent beep No.3: Continuous beep sound (감음)
부저 음압 No.1,2: 98dB No.3: 80dB
　 환경조건 0.3m 거리에서 측정
적합 규격 EMC Directive (EMC Directive (EN 61000-6-4, EN 61000-6-2)
RoHS Directive (IEC 62321) / China-RoHS(GB/T26572 SJ/T11364)
KC/CE/UKCA

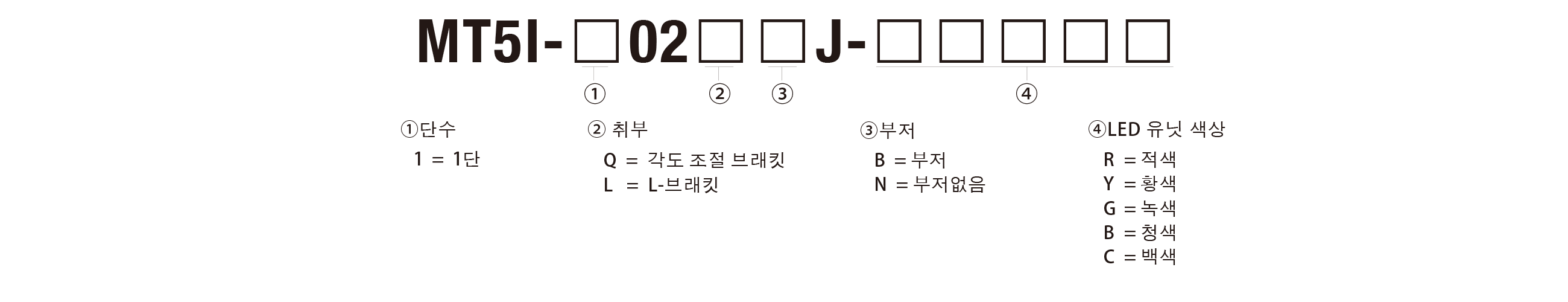

모델 코드

제품 목록

모델 번호 단수 정격전압 취부 부저 LED 유닛 색상

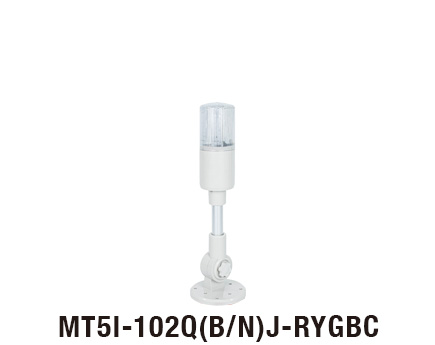

MT5I-102QNJ-RYGBC 1 DC 24V 각도 조절 브래킷 부저없음 적색, 황색, 녹색, 청색, 백색
MT5I-102QBJ-RYGBC 1 DC 24V 각도 조절 브래킷 부저있음 적색, 황색, 녹색, 청색, 백색
MT5I-102LNJ-RYGBC 1 DC 24V L-브래킷 부저없음 적색, 황색, 녹색, 청색, 백색
MT5I-102LBJ-RYGBC 1 DC 24V L-브래킷 부저있음 적색, 황색, 녹색, 청색, 백색
