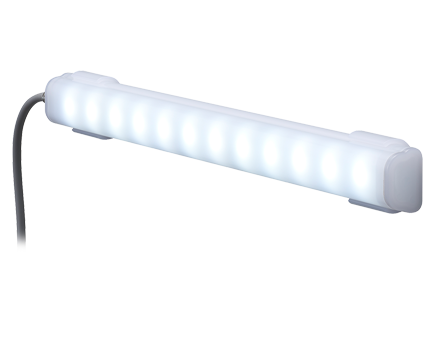

LED 작업등 (ECOLAB)
CLA-02

ECOLAB®

산업용 LED 조명으로 제어반은 물론 ECOLAB(에코랩) 시험 통과로 식품 가공 및 음료 제조, 제약 설비 용도로 사용 가능한 LED 작업등.

*약품소독 및 멸균 공정에도 사용 가능

  • 100/200/300/600/900
  • LED 조명
  • 실내
  • IP66
  • IP67
  • IP69K
  • 주광색
  • 황색
  • LED 작업등 (ECOLAB) CLA-02
  • LED 작업등 (ECOLAB) CLA-02
  • LED 작업등 (ECOLAB) CLA-02
  • LED 작업등 (ECOLAB) CLA-02
  • LED 작업등 (ECOLAB) CLA-02
  • LED 작업등 (ECOLAB) CLA-02
  • LED 작업등 (ECOLAB) CLA-02

향상된 에너지 효율성과 뛰어난 밝기

견고한 디자인과 향상된 광효율

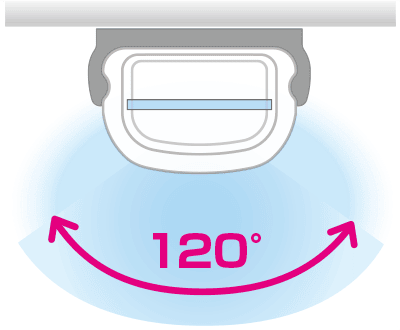

넓은 조사 범위

기존 모델 대비 총 광속은 65%, 조도는 71% 향상되었습니다*.
유백색의 이음새 없는 케이스 디자인으로 심120°의 넓은 배광각 전반에 걸쳐 균일한 밝기를 제공합니다.
향상된 광 효율로 에너지 소비는 줄이면서도 더 밝아졌습니다.
주광색 300mm 사양 기준

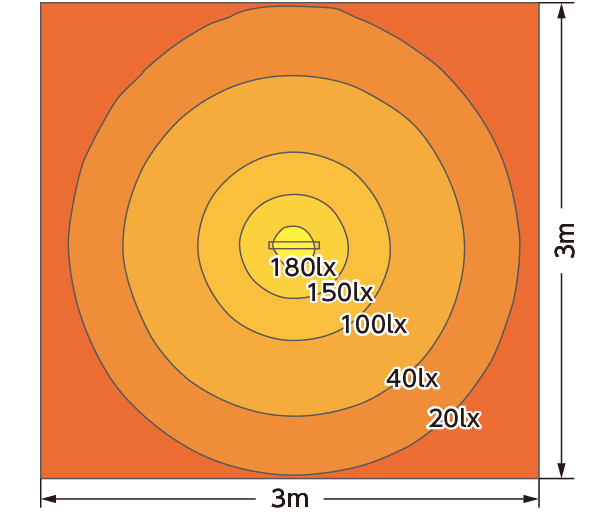

조도 분포도 (CLA3, 1 m)

조도 분포도

조도는 계산 값으로 실제와는 차이가 있을 수 있습니다.

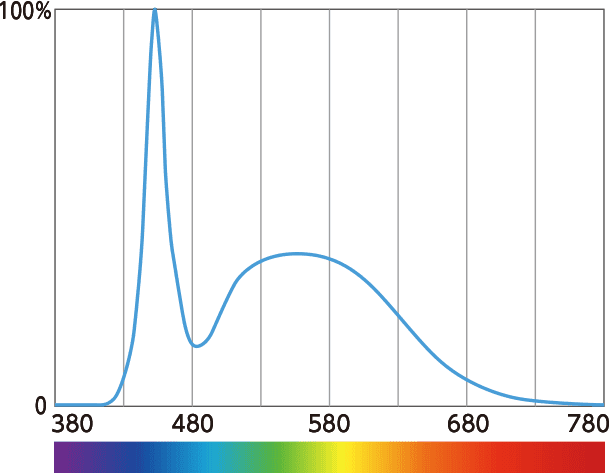

스펙트럼 분포(상대강도)

스펙트럼 분포(상대 강도)

파장(nm)

높은 내구성과 위생적인 디자인 설계

고온·고압 세정, 약품 소독 및 멸균 공정에도 대응

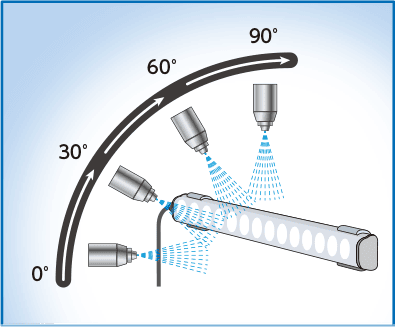

IP67/IP69K

IP67/IP69K

충격에 강한 폴리카보네이트 소재의 몸체로 파손이나 이물의 침입을 방지합니다. 보호등급 IP67/IP69K에 대응하여, 고온 및 고압 세정이 필요한 설비 등에 설치하여도 우수한 내구성을 자랑합니다. 사용 주위 온도 범위 -40℃~+60℃로 저온 창고 에서도 활용 가능합니다.

−40℃~+60℃
  • ECOLAB 평가 시험 통과*
  • H2O2 내성

각종 세정액 및 과산화수소 분무 시 멸균 대응

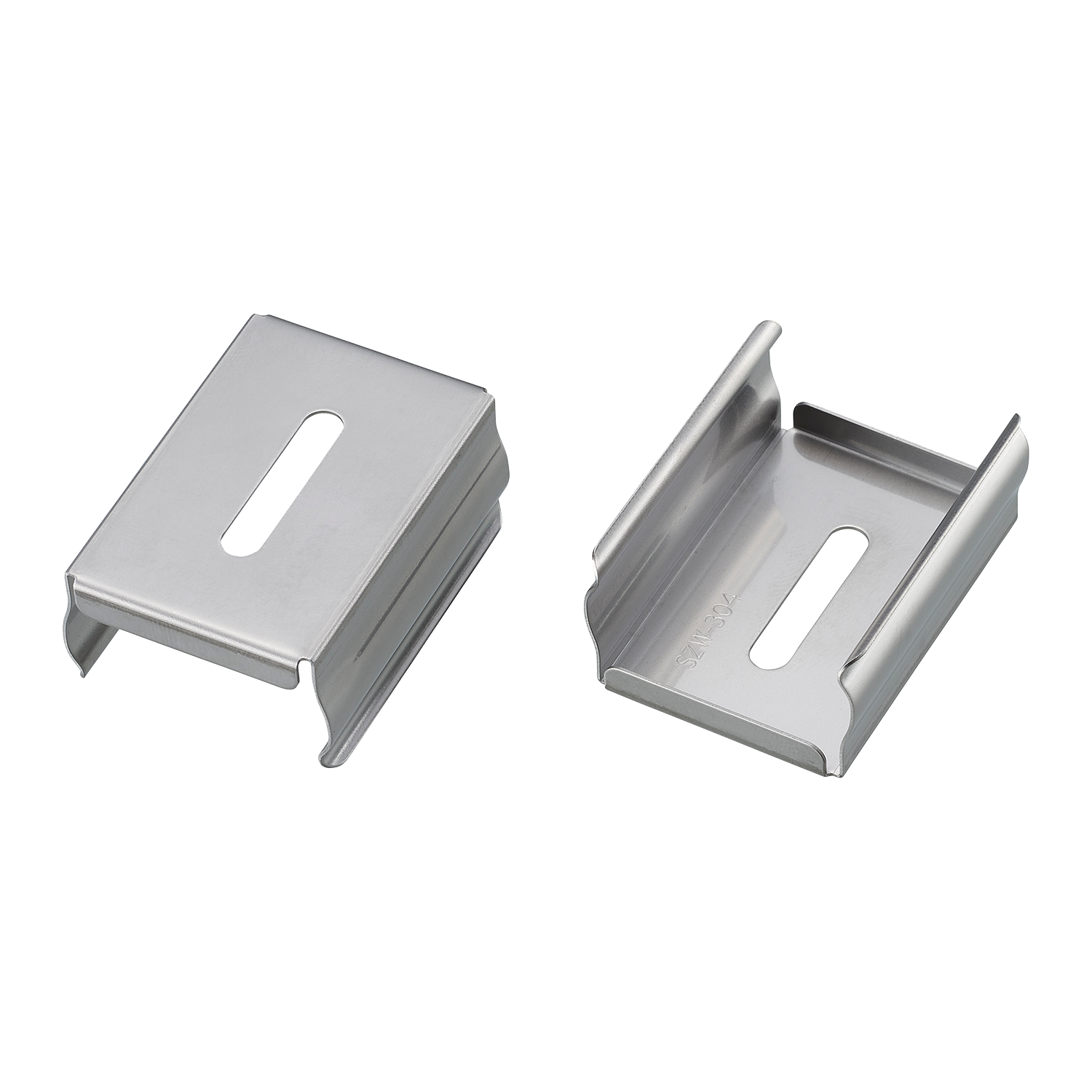

아래 표의 제품을 사용한 시험 통과(사용 브래킷:SZW-304)

분류 제품명 농도
Alkaline Cleaning Topax MD6 5%
Acidic Cleaning Topactive 500 6%
Chlorinated Alkaline Cleaning P3-Topax 66 3%
Acidic, Oxidative Disinfection Topactive OKTO 3%
Neutral Cleaning P3-Topax 990 3%

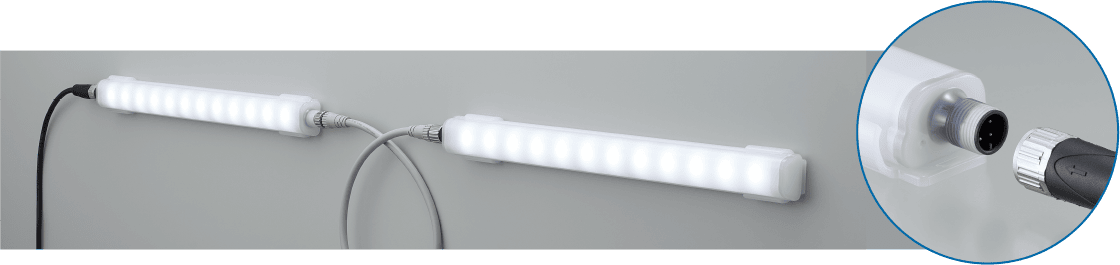

간편하게 설치 가능한 다양한 배선 방식 지원

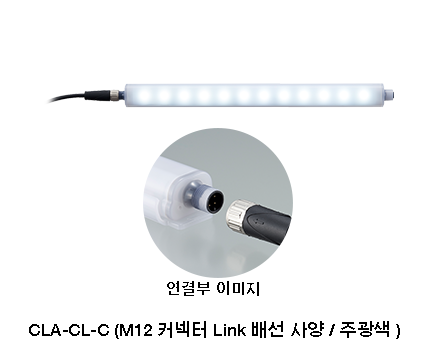

일반적인 케이블 접속 방식(JS 타입) 외에도 M12 커넥터(CS 타입) 및 M12 커넥터 데이지 체인(CL 타입)의 배선 방식을 선택할 수 있어, 간편한 배선 방식 도입으로 빠르고 안정적인 시스템 구축이 가능합니다.

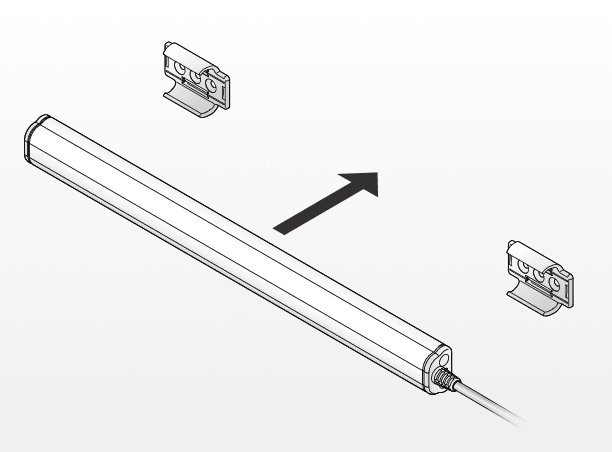

브래킷 설치도

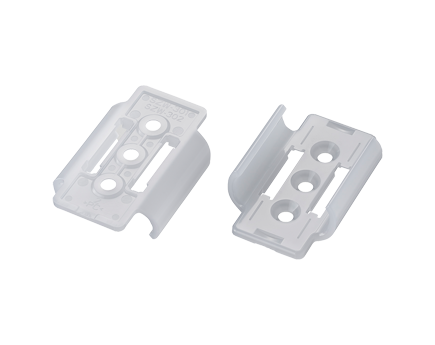

슬림한 디자인으로 기본 구성 브래킷(SZW-301) 에도 손쉽게 탈부착 가능합니다.

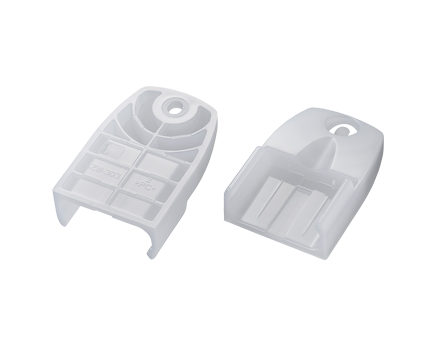

자석이 부착된 브래킷 및 SUS 재질의 다양한 브래킷이 구비되어 있습니다.
(옵션 브라켓 참조)

반도체 공장에 최적화된 파장의 황색 LED

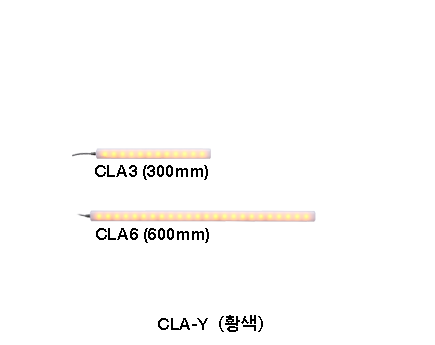

CLA-Y(황색)은 반도체 제조의 노광 공정용에 최적화된 조명으로, 590nm파장의 발광 스펙트럼으로 설계 되었습니다. 청색 파장(430~490nm)을 거의 포함하지 않아, 클린룸 환경에서도 안심하고 사용할 수 있습니다.

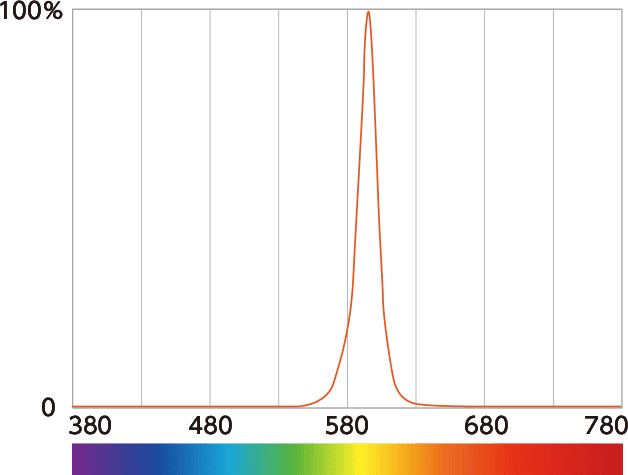

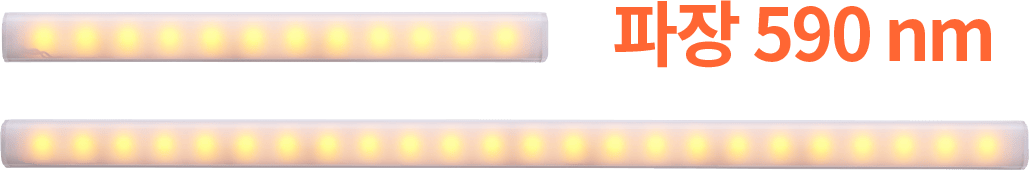

CLA-02 황색, 중심 파장 590 nm 스펙트럼

스펙트럼 분포(상대강도)

스펙트럼 분포(상대강도)

파장(nm)

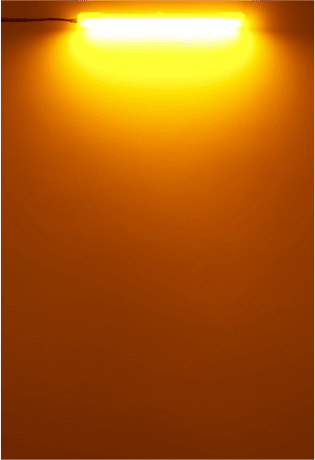

황색 조명 이미지

사용 예시

균일한 밝기로 작업성 향상

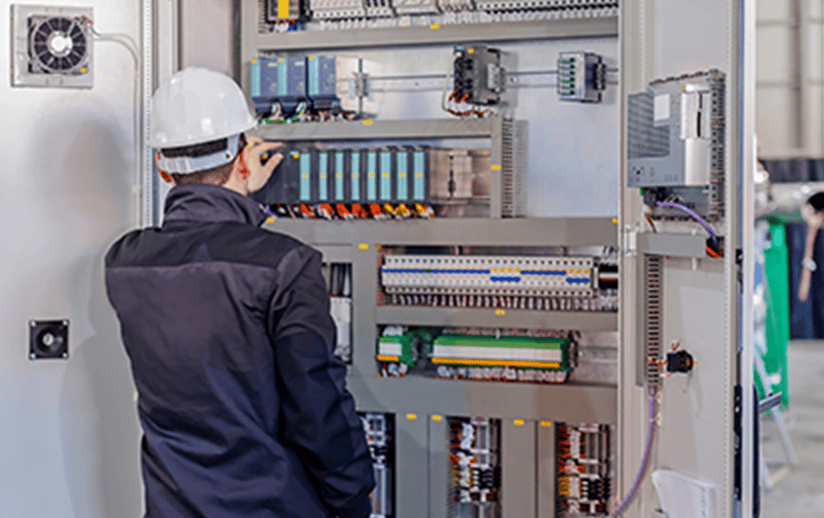

제어반
제어반
  • 유백색 커버로 밝고 균일한 LED 작업등
  • M12 커넥터 및 M12 커넥터 데이지 체인으로 간편 배선

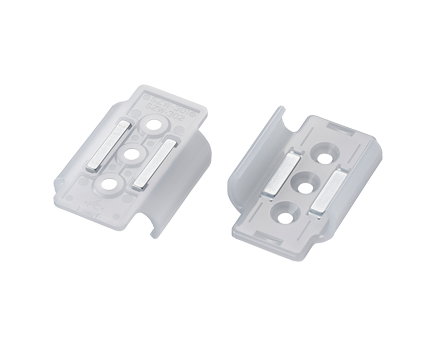

  • 자석이 부착된 후면 고정브래킷(SZW-302)으로 간편 설치

설비 위생 관리에 최적

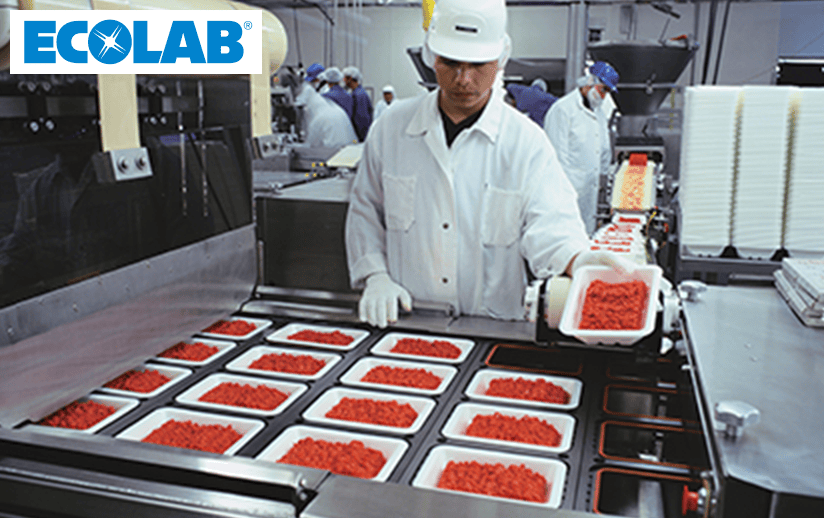

식품가공 라인
식품 가공 라인
  • 보호등급 IP69K로 고온 및 고압 세척 대응
  • H2O2 (과산화수소) 대응

알칼리성 세제를 사용하는 경우, 사전 확인 후 사용해 주시기 바랍니다.

포토레지스트 공정에서 감광 방지(CLA-Y)

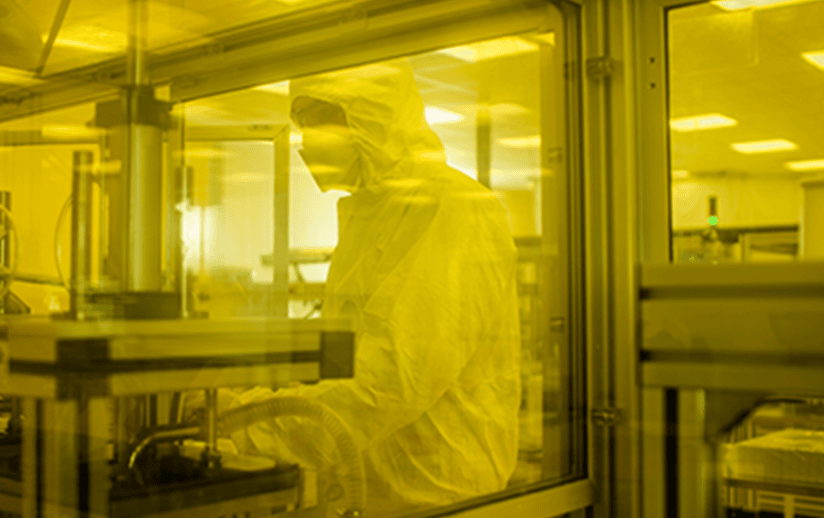

반도체 제조 공장
반도체 제조 공장
  • 590nm의 발광 스펙트럼을 주요 파장으로 사용
  • 두 가지 사이즈 라인업 (300mm, 600mm)
  • 총 광속 140lm(300mm), 280lm(600mm)

모델 코드

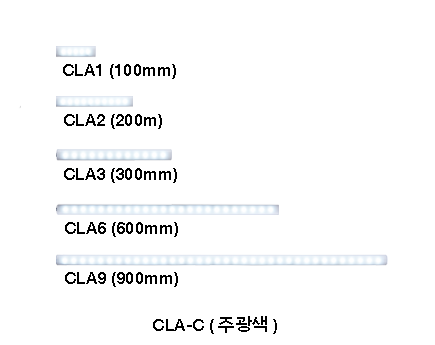

제품 목록

모델 번호 발광부 길이 정격 전압 배선 방식 색상
CLA1-02JSN-C 100mm DC 24V 케이블 주광색
CLA1-02CSN-C 100mm DC 24V M12 커넥터 (4핀) 주광색
CLA2-02JSN-C 200mm DC 24V 케이블 주광색
CLA2-02CSN-C 200mm DC 24V M12 커넥터 (4핀) 주광색
CLA3-02JSN-C 300mm DC 24V 케이블 주광색
CLA3-02CSN-C 300mm DC 24V M12 커넥터 (4핀) 주광색
CLA3-02CLN-C 300mm DC 24V M12 커넥터 Link 배선 사양 주광색
CLA3-02JSN-Y 300mm DC 24V 케이블 황색
CLA6-02JSN-C 600mm DC 24V 케이블 주광색
CLA6-02CSN-C 600mm DC 24V M12 커넥터 (4핀) 주광색
CLA6-02JSN-Y 600mm DC 24V 케이블 황색
CLA9-02JSN-C 900mm DC 24V 케이블 주광색
CLA9-02CSN-C 900mm DC 24V M12 커넥터 (4핀) 주광색
