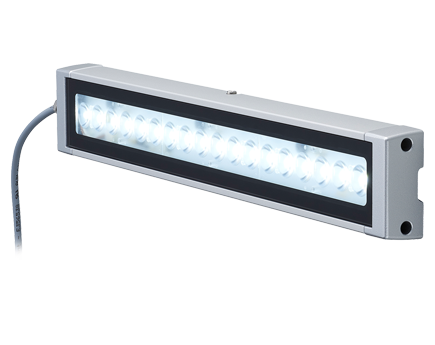

방수·내유 LED 작업등
CLK-02

방수·방진·내유 구조로 설계된 산업용 LED 작업등.

자사의 내유 시험을 통과하여 절삭유 환경에서도 안정적으로 사용할 수 있으며, 알루미늄 바디와 강화유리 커버를 적용해 절삭 칩 발생 및 냉각수를 사용하는 공작기계 내부에서도 뛰어난 내구성 제공.

보호등급 : IP66G/IP67G/IP69K
인증 : CE, UL, KC, FCC
조명색 : 주광색

  • 100/300/600
  • LED 조명
  • 실내
  • IP66G
  • IP67G
  • IP69K
  • 주광색
  • 방수·내유 LED 작업등 CLK-02
  • 방수·내유 LED 작업등 CLK-02
  • 방수·내유 LED 작업등 CLK-02
  • 방수·내유 LED 작업등 CLK-02
  • 방수·내유 LED 작업등 CLK-02

뛰어난 배광 특성

확산형과 집광형, 두 가지 타입의 렌즈로 작업 환경에 알맞게 사용 가능합니다.
기계 내부 전체를 광범위하게 비추기 용이한 확산형 타입과 특정 범위를 정밀 하게 비추는 용도의 집광형 타입을 선택 가능합니다.
연색지수 Ra80의 자연광에 가까운 조명 으로 작업 대상물의 색상을 선명하고 정확 하게 재현합니다.

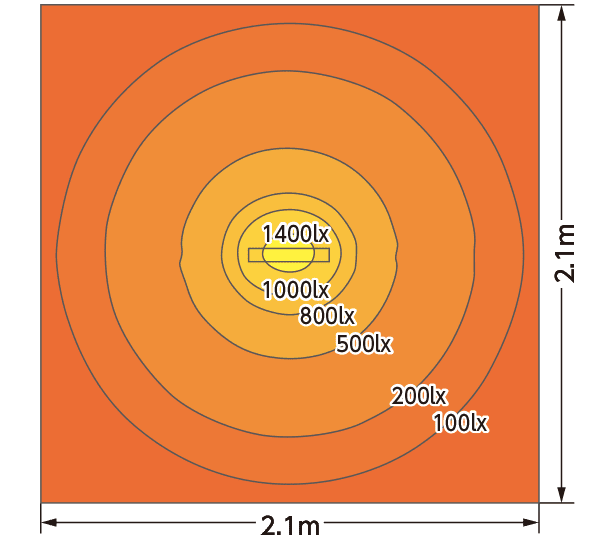

조도 분포도 (CLK, 1 m)

조도 분포 곡선

조도는 계산 값으로 실제와는 차이가 있을 수 있습니다.

CLK1-C (확산형)

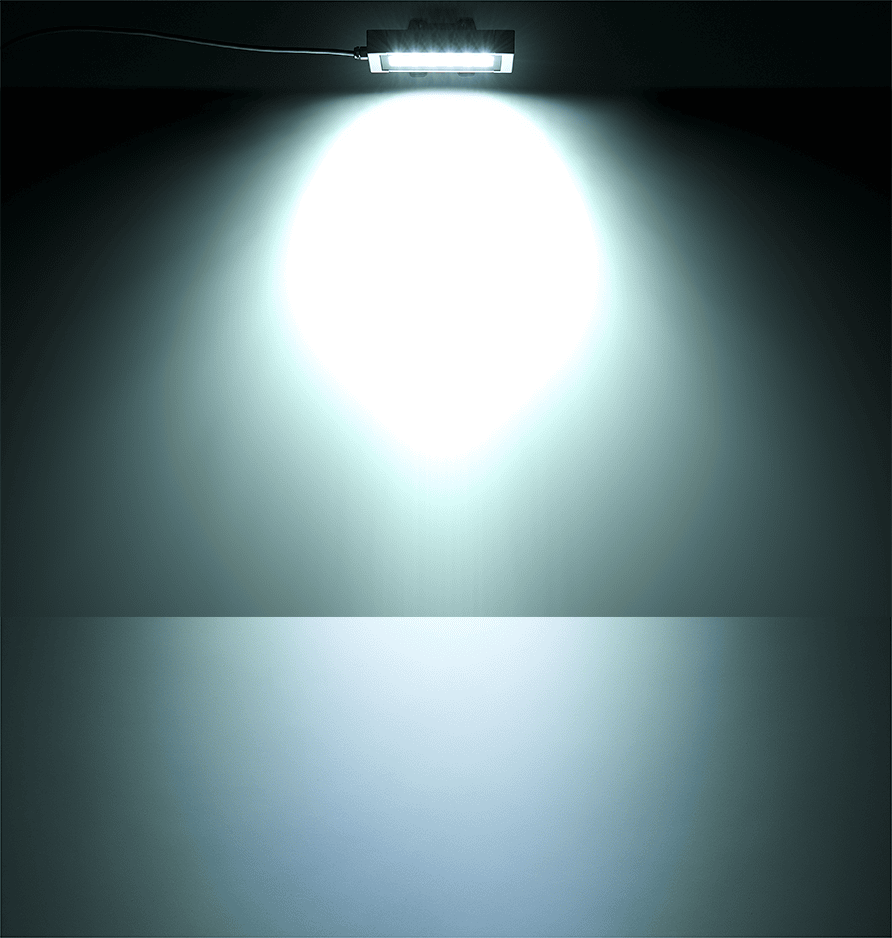

CLK1-C (확산형) 배광

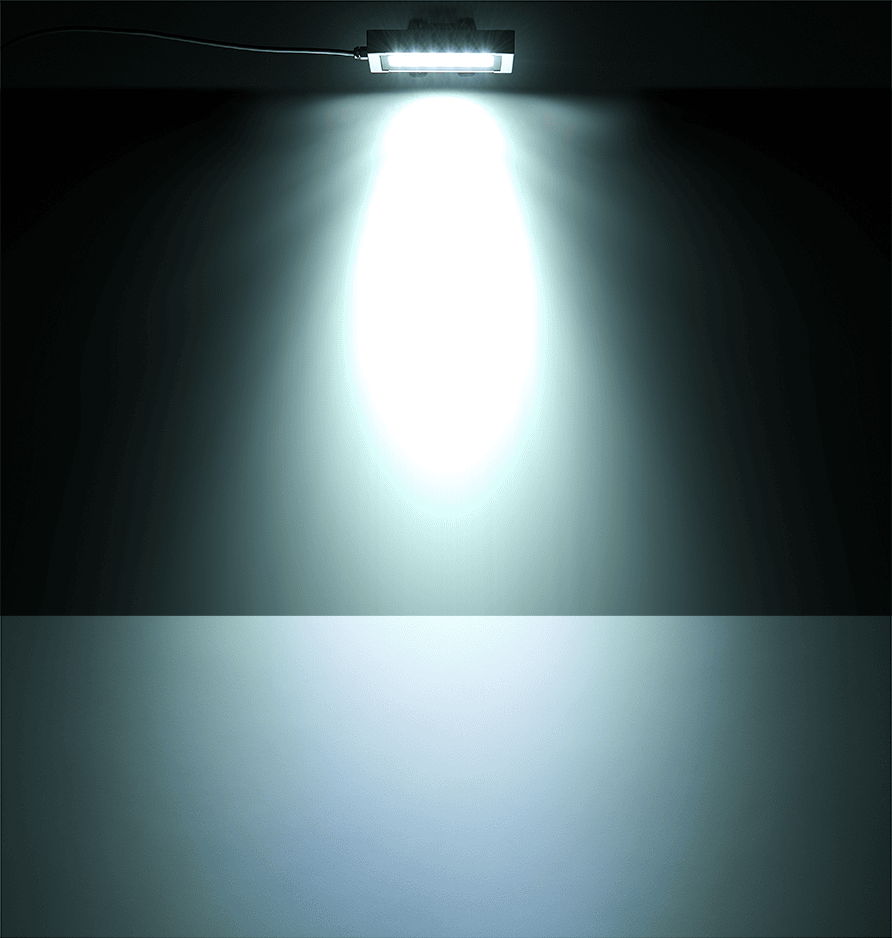

CLK1-CP (집광형)

CLK1-CP (집광형) 배광

방수·방진·내유 LED 조명

절삭유와 절삭칩의 침입 방지

보호등급 IP66/67으로 뛰어난 방수·방진 성능을 갖췄으며, 오일 침지에도 견딜 수 있도록 설계되었습니다.

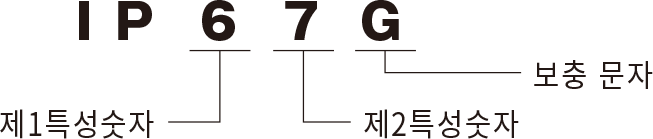

*보충 문자 G는 모든 방향에서의 오일 침입 방지를 의미합니다.

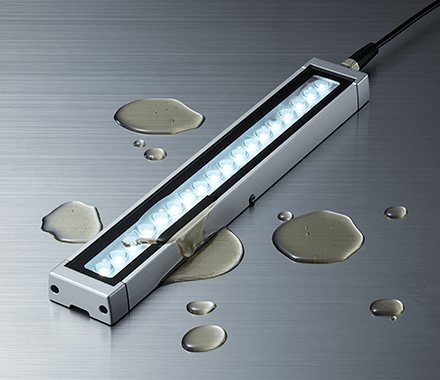

내유 성능 테스트

내유 성능 테스트

페트라이트의
내유 성능 테스트로 안전하게!

당사는 보호등급 시험 이외에 고품질·고내구성 제품의 지속적인 품질 보증을 위해 독자적으로 내유 성능 시험을 실시하고 있습니다.
해당 제품은 수용성 오일에 10일간 (240h) 침지 시켜 내유성을 검증하였습니다.

IP66G/67G (JIS C0920)

IP67G

상온 환경에서 아래 4종의 오일을 20배 희석한 용액에 침지 테스트를 실시하였습니다.

제조사 사용 오일
Haugstafur's HANGSTERFER S500
Yushiro Chemical Industry Co., Ltd. Yushiroken Synthetic #663
Castrol Syntilo 9954
Blaser Swisslube Blasocut BC35LFSW
Grindex 10 CO

공작기계용 집광렌즈

공작기계 내부를 세밀하게 비출 수 있 도록 설계된 팬 틸트 브래킷은 상·하 및 좌·우의 유연한 각도 조절로 사각지대 없이 선명한 조명이 가능합니다.

*해당 브래킷은 옵션품입니다.(본품 미포함)

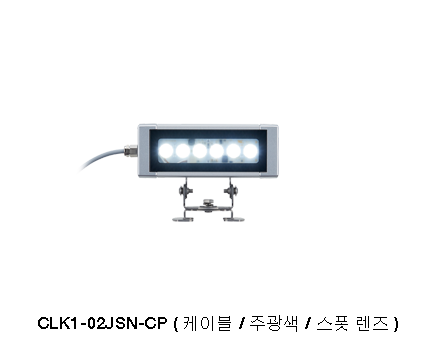

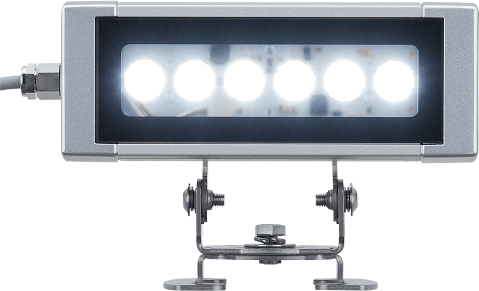

CLK1-02JSN-CP

CLK1-02JSN-CP

팬 틸트 조정각

조절 각도: 180°

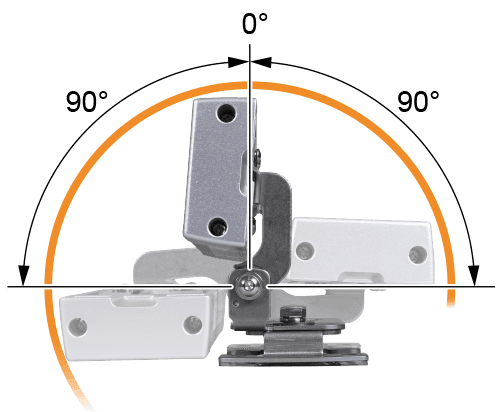

상·하 조정 각도 : 180°

조절 각도: 120°

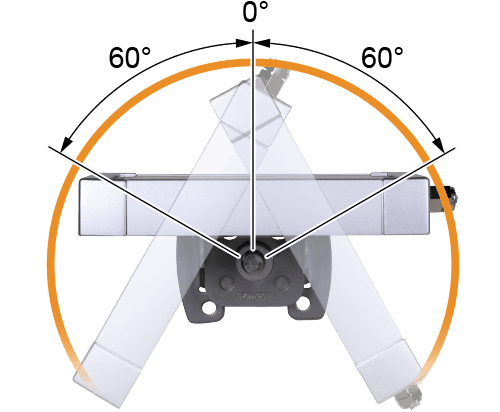

좌·우 조정 각도 : 120°

취부 예시 (ex:CLK3)

기본 구성 부속품

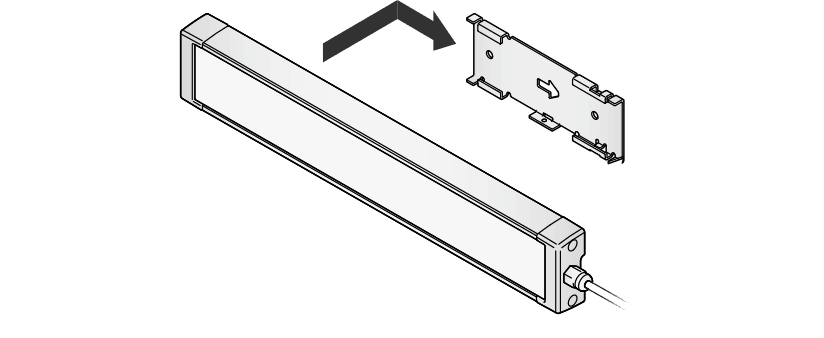

동봉 액세서리 사용 *CLK3-02, CLK6-02 유닛에 포함됨

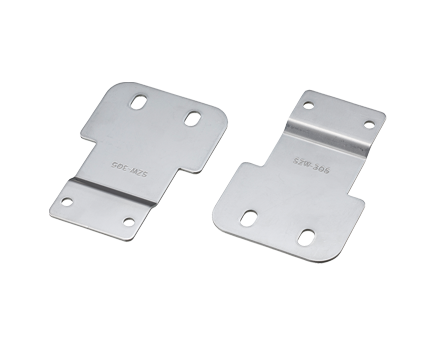

SZW-305 (별매)

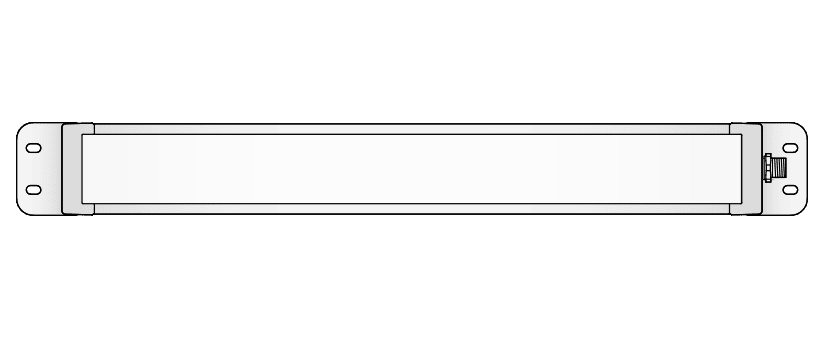

SZW-305(옵션) 사용 *CLK1-02JSN-C, CLK1-02CSM-C 유닛에 포함됨

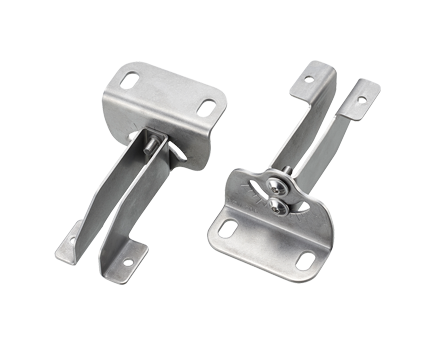

SZW-306 (별매)

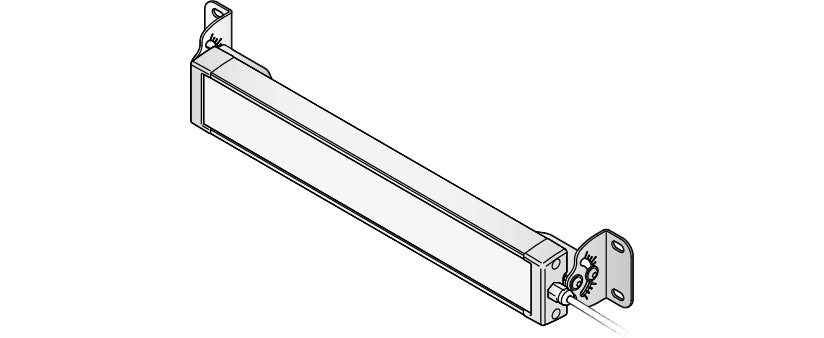

SZW-306(옵션) 사용

사용 예시

향상된 시인성으로 가공상태를 한눈에 확인

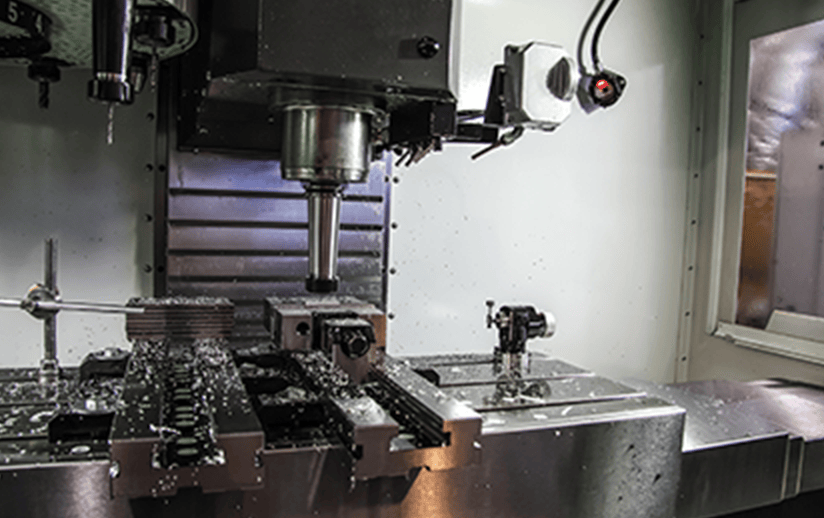

CNC 가공

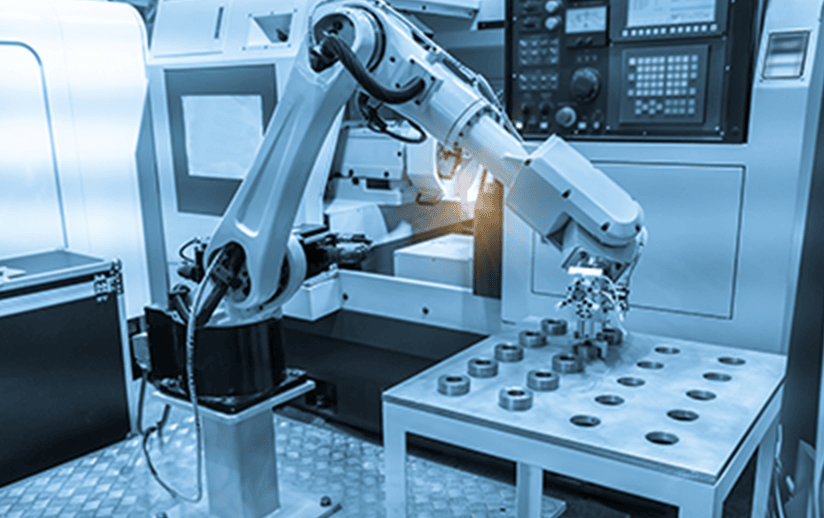

머시닝 센터
  • 독자적인 렌즈 설계로 기계 내부를 광범위하게 조사
  • 연색 지수 Ra80로 대상물의 색상을 선명하게 재현
  • 고효율 방열기술로 발열 저감

냉각수 및 절삭칩이 튀는 가공 현장

공작기계

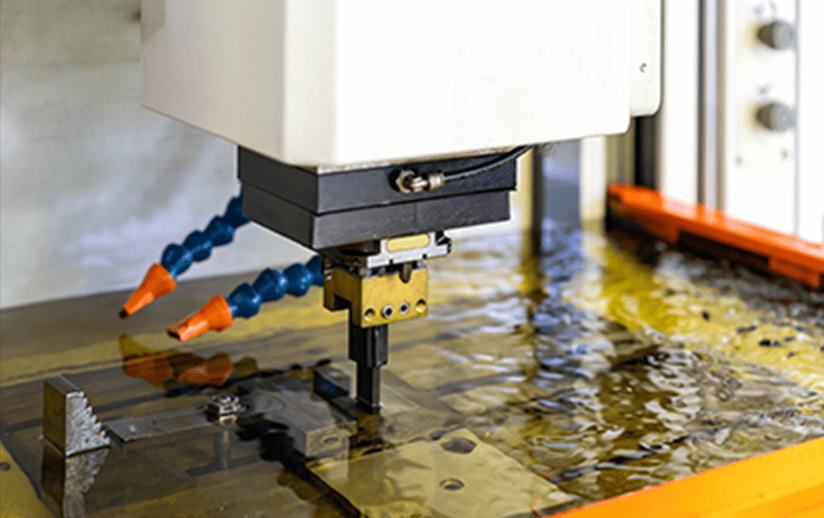

방전가공기
  • IP66G/67G로 방진 및 내유 구조
  • IP69K의 방수구조
  • 알루미늄 바디와 강화유리 커버로 뛰어난 내구성

세밀한 부분까지 비춰 작업성 향상

절삭 가공기
CNC 선반
  • 32° 조사각으로 정밀도 높은 작업 수행에 용이

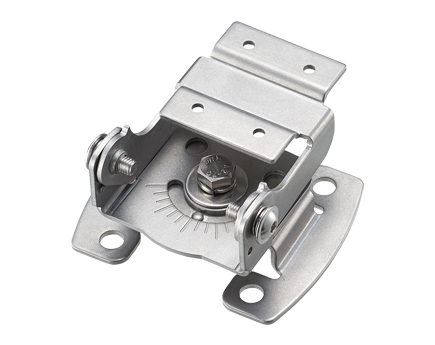

  • 팬 틸트 브래킷으로 조사위치 간단 조정(SZW-307)

모델 코드

제품 목록

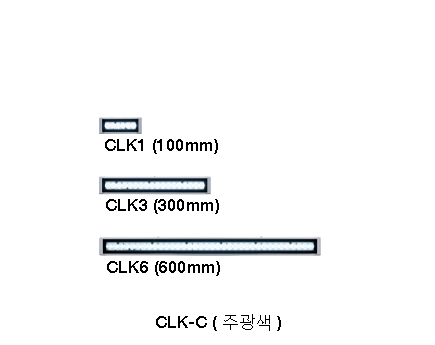

모델 번호 발광부 길이 정격 전압 배선 방식 색상 렌즈

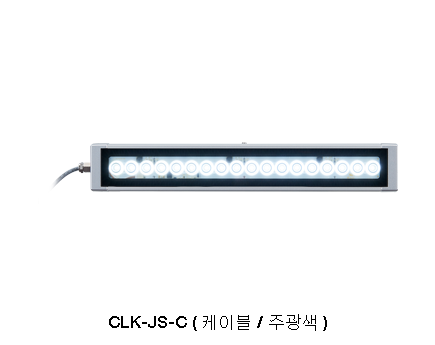

CLK1-02JSN-C 100mm DC 24V 케이블 주광색 표준 렌즈

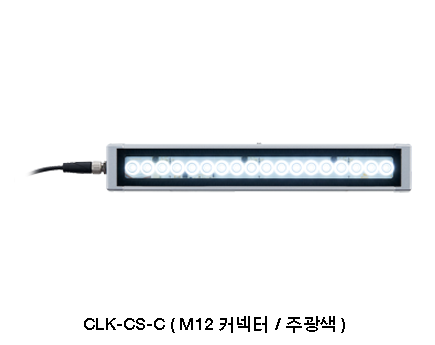

CLK1-02CSN-C 100mm DC 24V M12 커넥터 (2핀) 주광색 표준 렌즈
CLK1-02JSN-CP 100mm DC 24V 케이블 주광색 스폿 렌즈
CLK3-02JSN-C 300mm DC 24V 케이블 주광색 표준 렌즈
CLK3-02CSN-C 300mm DC 24V M12 커넥터 (2핀) 주광색 표준 렌즈
CLK6-02JSN-C 600mm DC 24V 케이블 주광색 표준 렌즈
CLK6-02CSN-C 600mm DC 24V M12 커넥터 (2핀)) 주광색 표준 렌즈
