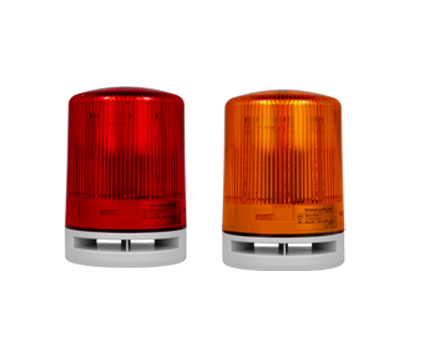

Φ100mm 단색 다기능 경고등
MB10

MidrangeSignal

동작 소음 및 제품 고장률을 최소화하는 모터리스 방식을 채택한 LED 경제형 경광등으로, 내장된 딥스위치를 통해 발광 패턴 및 음압을 간편하게 제어할 수 있습니다. 현장 소음 환경에 맞춰 110dB과 90dB 두 가지 부저 음압이 선택 가능합니다.

사용 주위 온도 : -30℃ ~ +60℃  *DC 모델

보호등급 : IP65

*해당 제품은 단색 지원 모델입니다.

  • Φ100
  • 상시 점등
  • 회전
  • 점멸
  • 부저
  • 110dB
  • 90dB
  • 실내
  • 실외
  • IP65
  • 적색
  • 황색
  • LED 경광등
  • Φ100mm 단색 다기능 경고등 MB10
  • Φ100mm 단색 다기능 경고등 MB10
  • Φ100mm 단색 다기능 경고등 MB10

  • 강력한 고휘도 LED: 2,500~15,000mcd 밝기로 주야간 및 실내외 제약 없는 확실한 시인성 보장

  • 간편한 딥스위치 조작: 4가지 점등 패턴 및 현장 맞춤형 2단계 알람 음량(90dB/110dB) 설정

  • 높은 보호등급: 실외 환경에서도 사용 가능한 IP65

  • 반영구적 모터리스 회전: 모터 마모 없이 부드러운 회전 효과 구현 (50,000시간 이상 수명)

  • 뛰어난 설치 호환성: L-브라켓(MB-001) 및 자석 브라켓(MB-002) 옵션으로 원하는 곳 어디든 부착 가능

  • 검증된 글로벌 품질: CE, KC 등 주요 국제 인증 완료 및 친환경 WEEE 지침 준수



설치 예시

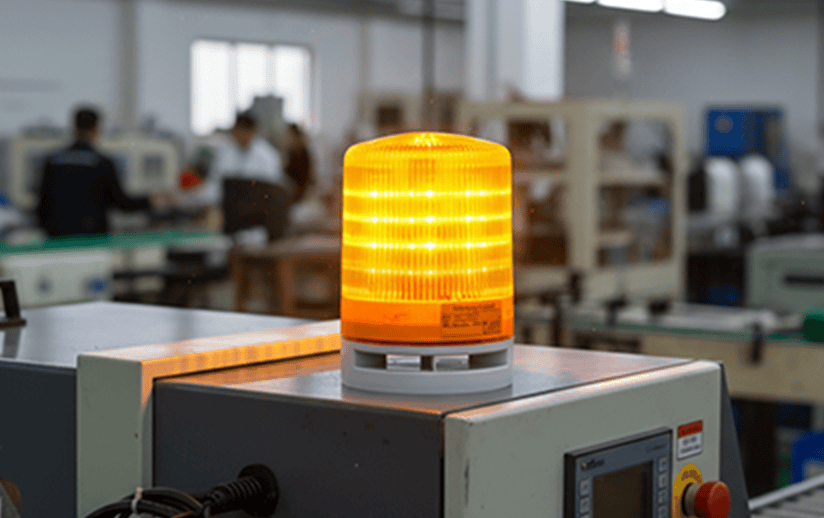

직접 취부
직접 취부

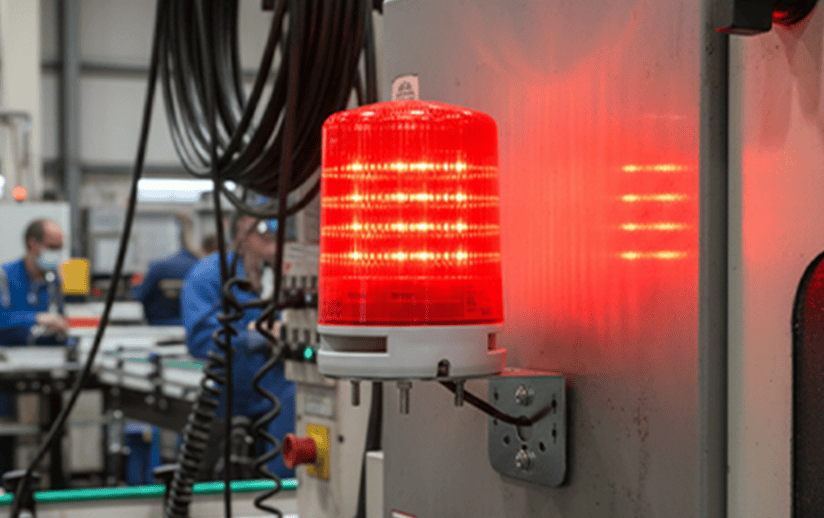

L-브래킷 취부
L-브래킷 취부

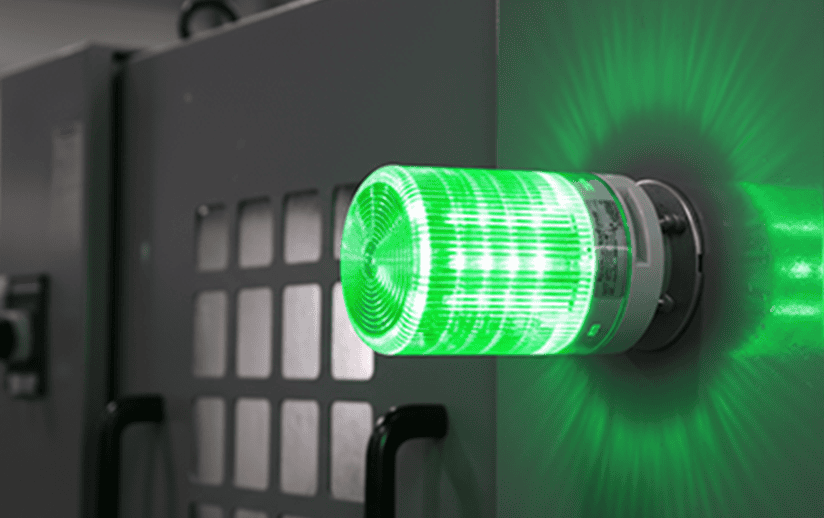

자석 브래킷 취부
자석 브래킷 취부

제품 사양

형식 MB10-M1□J-R/Y MB10-M2□J-R/Y
정격 전압 DC 24V AC 100-240V
지원되는 트랜지스터 NPN / PNP -

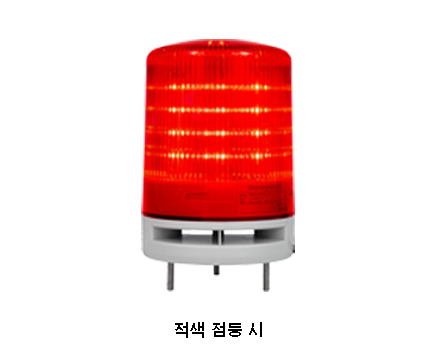

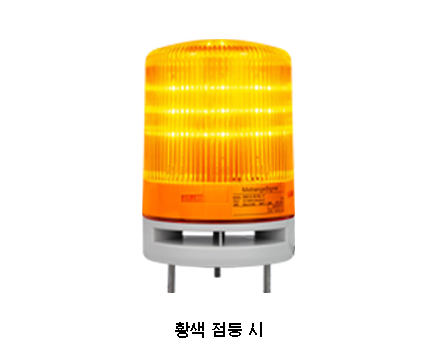

LED 유닛 색상 적색 / 황색
점등 모드 상시 점등 / 회전 / 점멸 / 빠른 점멸
사용 온도 범위 및 습도 -30℃ ～ +60℃　/　습도 90% (결로 없음) -15℃ ～ +60℃　/　습도 90% (결로 없음)
설치환경 실내 / 실외
보호등급 IP65 (IEC 60529)(정방향 설치 시)
부저 음 No.1: Intermittent beep, No.2: Intermittent beep
부저 음압 (Typ.) No.1: 110dB , No.2: 90dB
　 환경조건 0.3m 거리에서 측정
적합 규격 EMC Directive (EN 61000-6-4, EN 61000-6-2)
RoHS Directive (IEC 62321)
China-RoHS(GB/T26572-2011 SJ/T11364-2024)
CE / UKCA / KC		 EMC Directive (EN 61000-6-4, EN 61000-6-2)
RoHS Directive (IEC 62321)
China-RoHS(GB/T26572-2011 SJ/T11364-2024)
CE / UKCA / KC

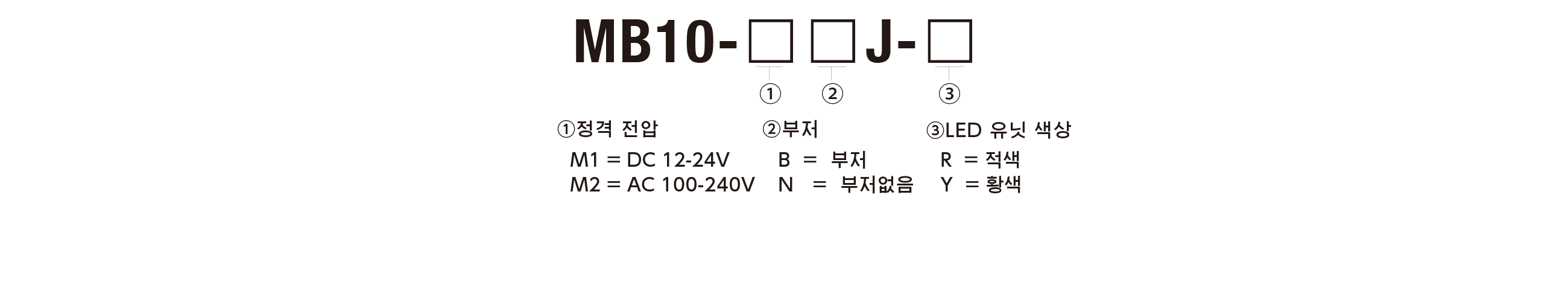

모델 코드





제품 목록




모델 번호 정격전압 부저 LED 유닛 색상
MB10-M1NJ-R DC 12- 24V 부저없음 적색
MB10-M1NJ-Y DC 12- 24V 부저없음 황색
MB10-M1BJ-R DC 12- 24V 부저 적색
MB10-M1BJ-Y DC 12- 24V 부저 황색
MB10-M2NJ-R AC 100-240V 부저없음 적색
MB10-M2NJ-Y AC 100-240V 부저없음 황색
MB10-M2BJ-R AC 100-240V 부저 적색
MB10-M2BJ-Y AC 100-240V 부저 황색



점등 패턴



　



　MB10 점등 패턴　　
