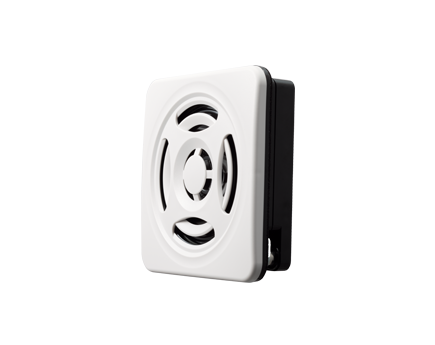

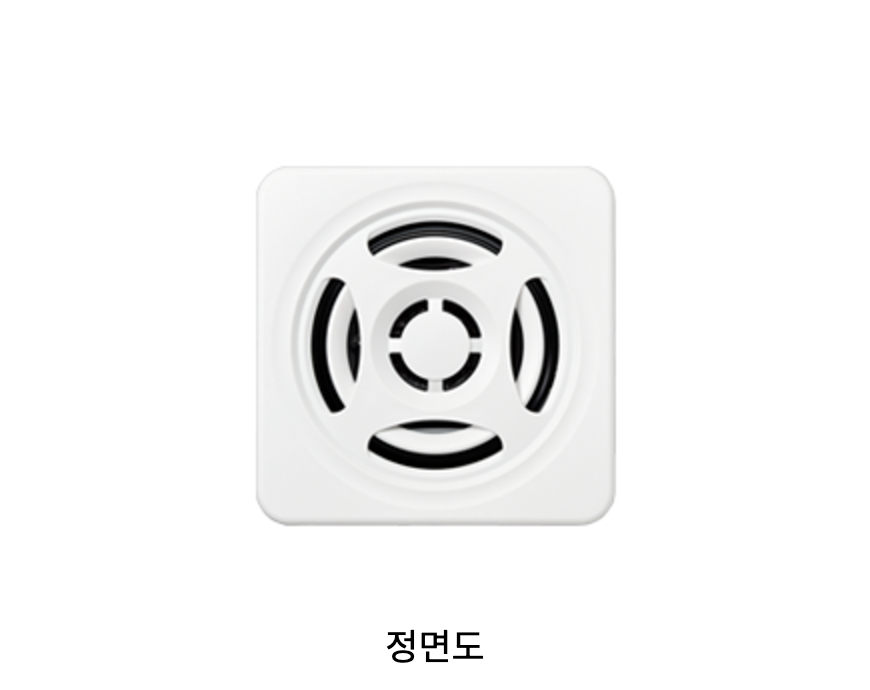

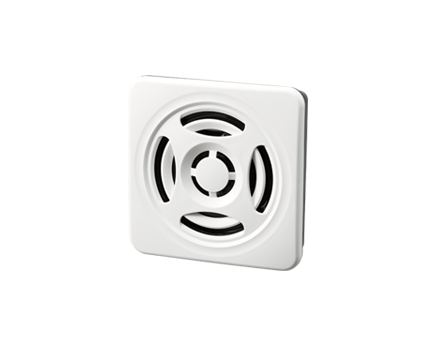

슬림형 음성 경보기
BSV
PATLITE Audio Builder를 통해 원하는 음성 메시지를 생성하고, 알람·멜로디와 함께 최대 15개 트랙까지 자유롭게 설정할 수 있는 슬림형 음성 경보기입니다.
깊이 19.9 mm의 슬림한 설계와 최대 103 dB의 높은 음압을 지원합니다.
취부 방식: 패널 취부 및 벽면 취부 지원
- I/O 제어
- USB (Bus power)
- □75
- MP3 음성 합성 경보기
- 알람
- 멜로디
- 음성합성
- 99dB (패널 취부)
- 103dB (벽면 취부)
- 실외 (패널 취부)
- 실내
- IP54 (패널 취부)
- IP20 (벽면 취부)
제품 특징
주요 특징

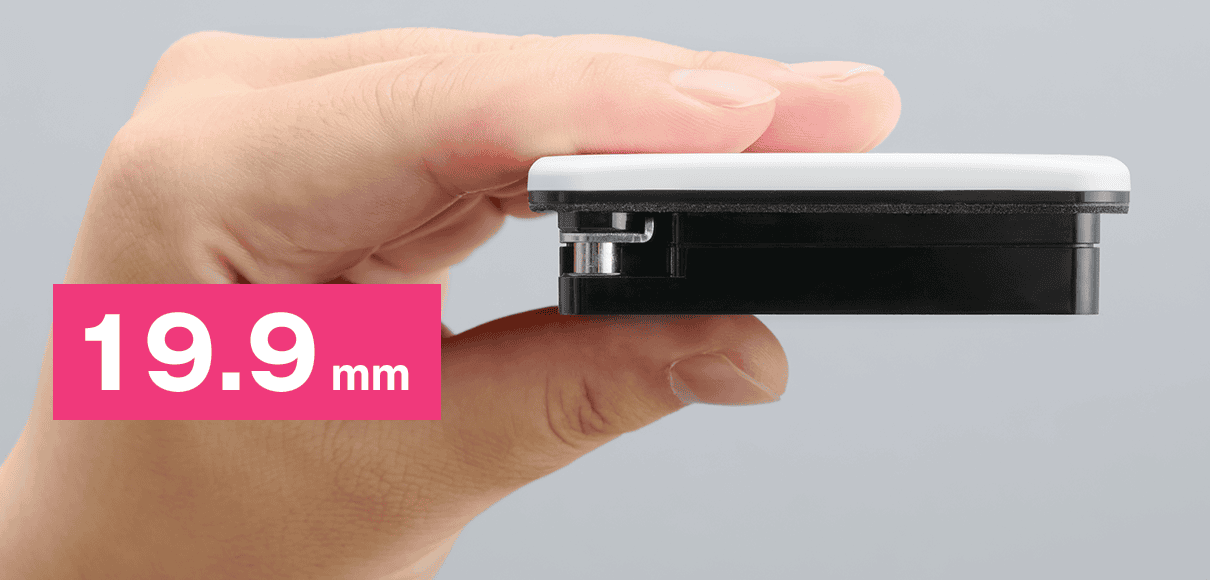

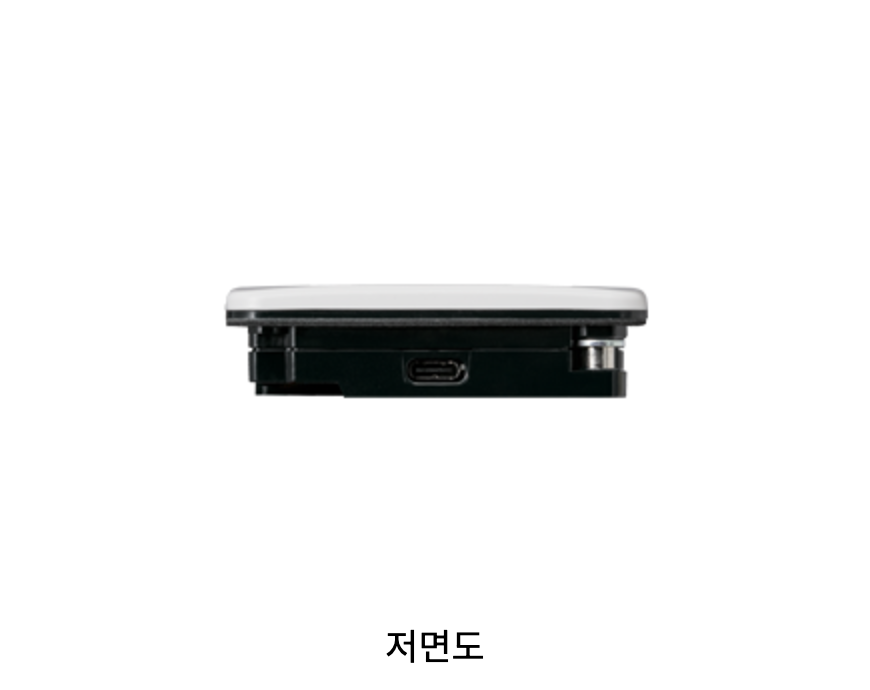

공간을 절약하는 19.9 mm의 슬림 설계
19.9 mm의 슬림한 구조로 제어반 및 각종 장비의 패널에 매립 설치할 수 있습니다. 외부 돌출을 최소화하여 설치 공간을 절약하고, 장비의 공간 활용도를 높입니다.
설치 환경에 맞춰 선택하는 2가지 취부 방식과 최대 103 dB의 고음압
패널 취부와 벽면 취부를 지원하며, 최대 음압은 각각 99 dB와 103 dB*1 입니다.
보호 등급은 패널 취부 시 IP54(실내·실외), 벽면 취부 시 IP20(실내)입니다.*2
정방향, 횡방향 및 역방향 설치를 모두 지원합니다.

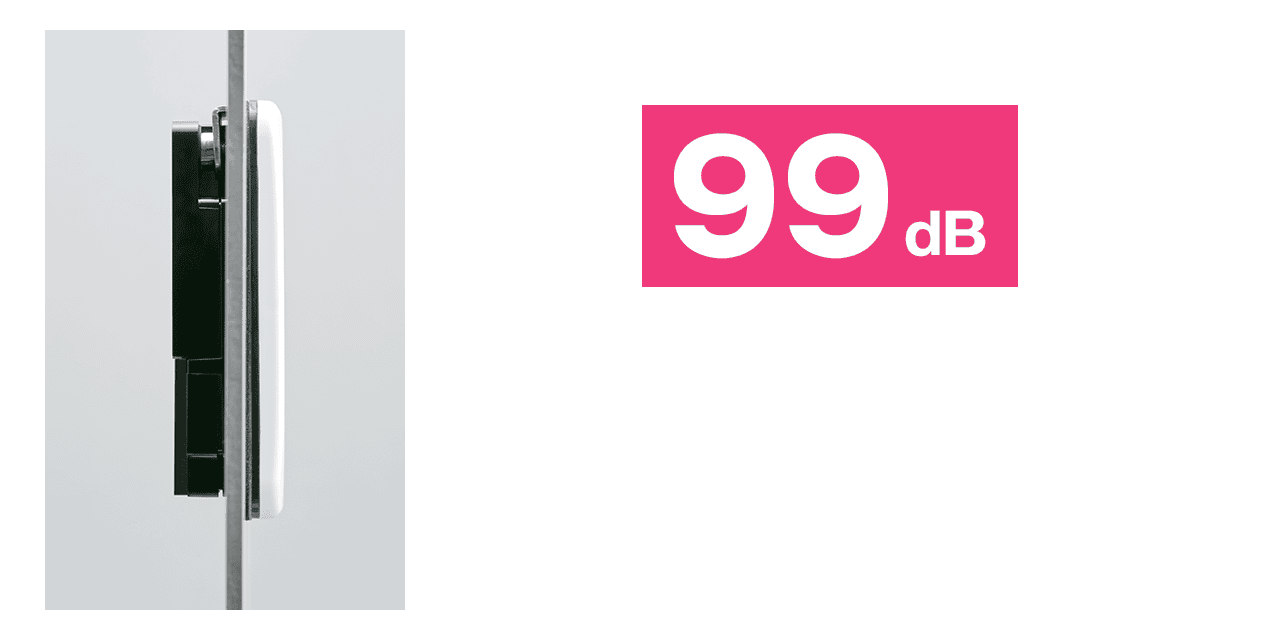

패널 취부

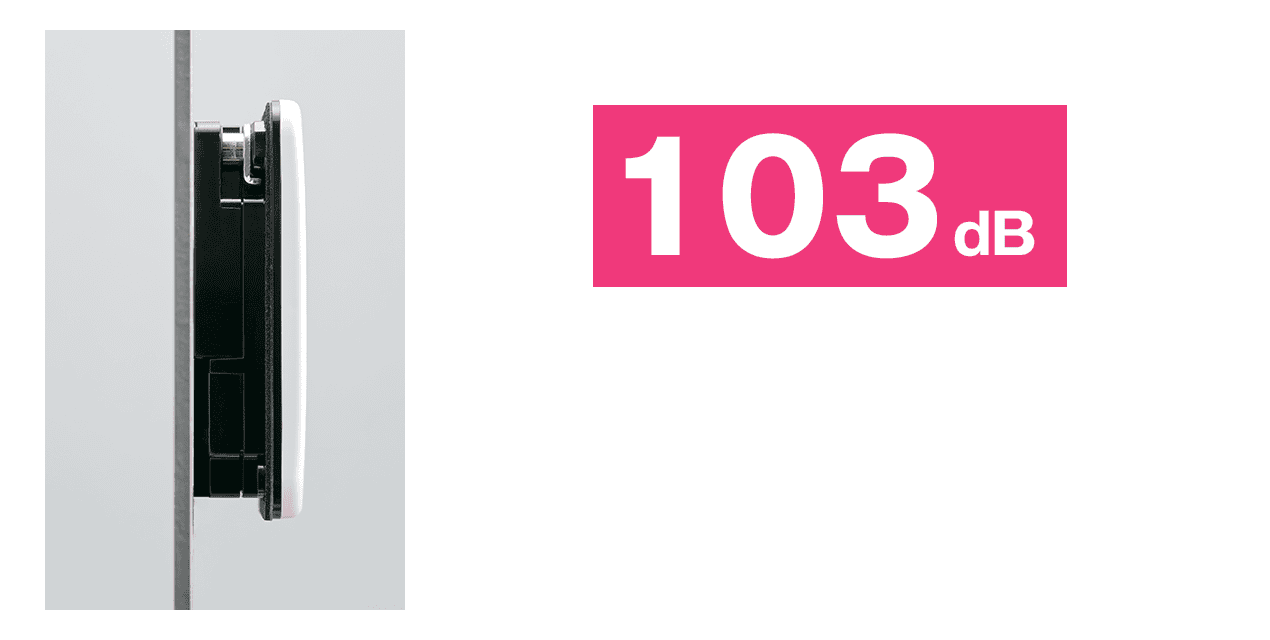

벽면 취부
전면에서 간편하게 장착 및 볼륨 조절
제품 전면에서 장착·분리 및 볼륨 조절이 가능합니다.
취부용 나사를 돌려 간편하게 고정하거나 분리할 수 있어 유지보수 시에도 편리합니다.
패널 개구 치수: □68 mm / 판 두께: 1~3.5 mm*3

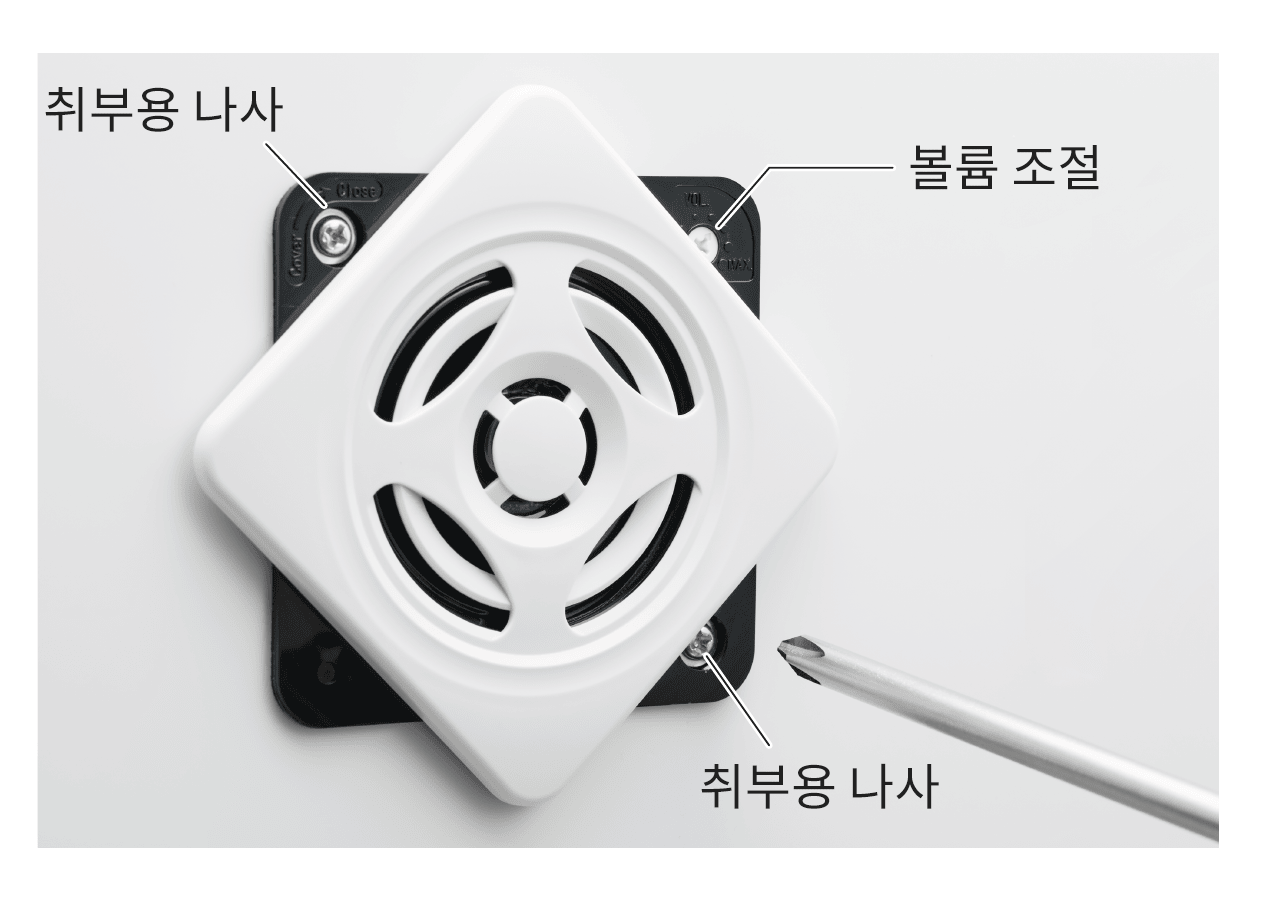

전면 취부 및 볼륨 조절

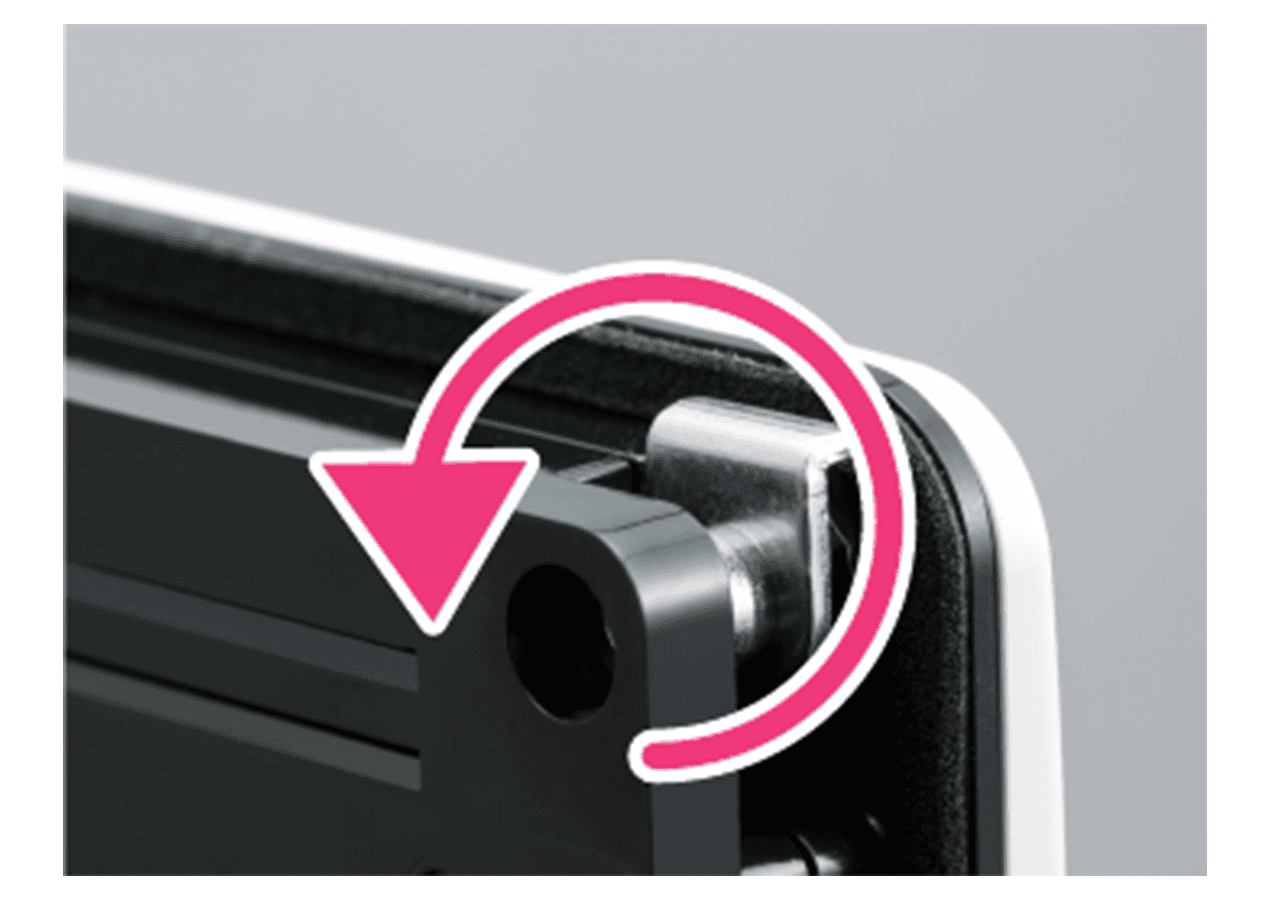

취부용 나사를 돌려 간편 고정

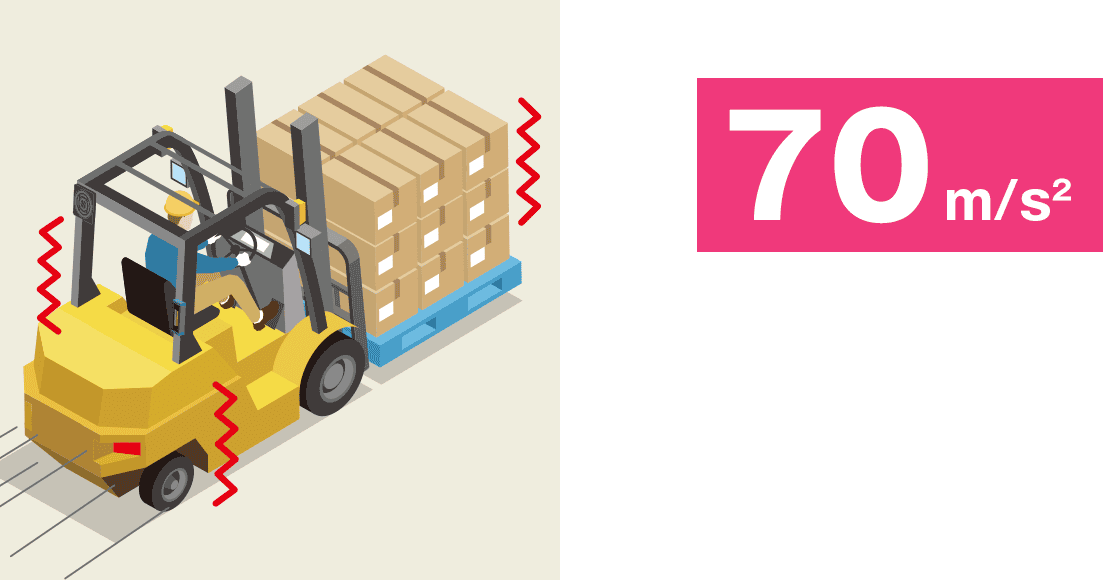

내진동성 70 m/s², 진동과 전자기 간섭 환경에서도 안정적인 작동
70 m/s²*4의 내진동 설계와 산업용 차량 EMC 규격 EN 12895*5에 준거한 제품입니다.
지게차 및 AGV 등 진동과 전자기 노이즈가 발생하는 환경에서도 안정적으로 작동합니다.
알람으로 즉시 알리고, 메시지로 상세 정보 전달
프리셋 알람 재생: 비트 입력 시 4종, 바이너리 입력 시 15종 재생
CH 입력 방식에 따라 비트 입력 시 4종, 바이너리 입력 시 15종의 알람을 선택하여 재생할 수 있습니다.
공장 출하 시 비트 입력 방식으로 설정되어 있으며, 15종의 알람을 사용하려면 CH 입력 방식을 바이너리로 변경해야 합니다.
메시지·알람·멜로디 재생: 최대 15개 트랙 설정 가능
PATLITE Audio Builder를 통해 입력한 텍스트를 음성 메시지로 변환할 수 있으며, 한국어·영어·일본어 등 10개 언어를 지원합니다.
최대 15개 트랙을 설정할 수 있으며, 한 트랙에 알람과 여러 음성 메시지를 조합하여 순서대로 재생할 수 있습니다.
공장 출하 시 초기 등록 트랙은 다음과 같습니다*6 .
| No. | Track | Binary Input | |||
|---|---|---|---|---|---|
| CH1 | CH2 | CH3 | CH4 | ||
| 01 | Chime | ✔︎ | - | - | - |
| 02 | Beep | - | ✔︎ | - | - |
| 03 | Stutter | ✔︎ | ✔︎ | - | - |
| 04 | Bell | - | - | ✔︎ | - |
| 05 | Yelp | ✔︎ | - | ✔︎ | - |
| 06 | Rapid Hi-Low | - | ✔︎ | ✔︎ | - |
| 07 | Melody Chime | ✔︎ | ✔︎ | ✔︎ | - |
| 08 | Synthesized Piano | - | - | - | ✔︎ |
| 09 | Synthesized Bell | ✔︎ | - | - | ✔︎ |
| 10 | Stutter + Bell | - | ✔︎ | - | ✔︎ |
| 11 | Sweep Sound | ✔︎ | ✔︎ | - | ✔︎ |
| 12 | Call Sign | - | - | ✔︎ | ✔︎ |
| 13 | Inverted Reveille | ✔︎ | - | ✔︎ | ✔︎ |
| 14 | Galactic Motor | - | ✔︎ | ✔︎ | ✔︎ |
| 15 | Two Tone | ✔︎ | ✔︎ | ✔︎ | ✔︎ |

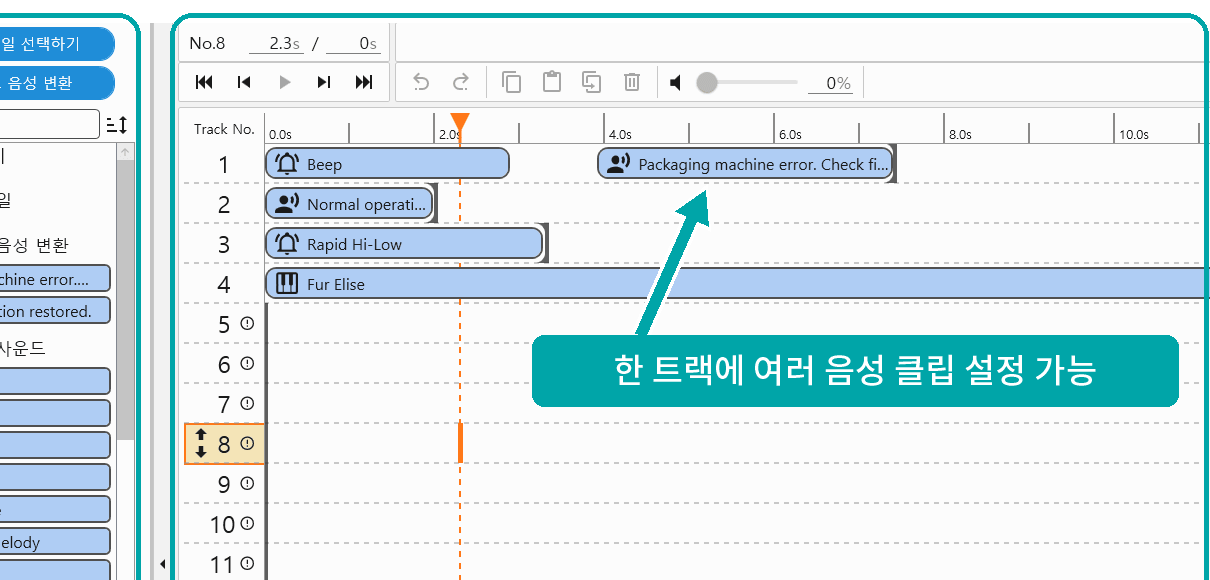

음성 메시지 제작부터 편집까지 간편하게, PATLITE Audio Builder
전용 소프트웨어 PATLITE Audio Builder를 통해 원하는 음성 메시지를 생성하고, 음원 파일 추가 및 음성 클립의 배치·편집을 간편하게 할 수 있습니다.
알람·멜로디·음성 메시지를 자유롭게 조합하여 플레이리스트를 작성하고 제품에 전송할 수 있습니다.*7
- 음원 파일 선택: 보유한 MP3·WAV 파일 또는 다운로드한 음원을 불러와 사용할 수 있습니다.
- 텍스트 음성 변환: TTS(Text-to-Speech) 기능으로 원하는 음성 메시지를 생성할 수 있습니다.
- 내장 알람·멜로디: 알람 35종과 멜로디 56종 중 원하는 음원을 선택할 수 있습니다.
- 디바이스 설정: PC와 제품을 연결하여 각종 기능을 설정하고 데모 재생을 실행할 수 있습니다.

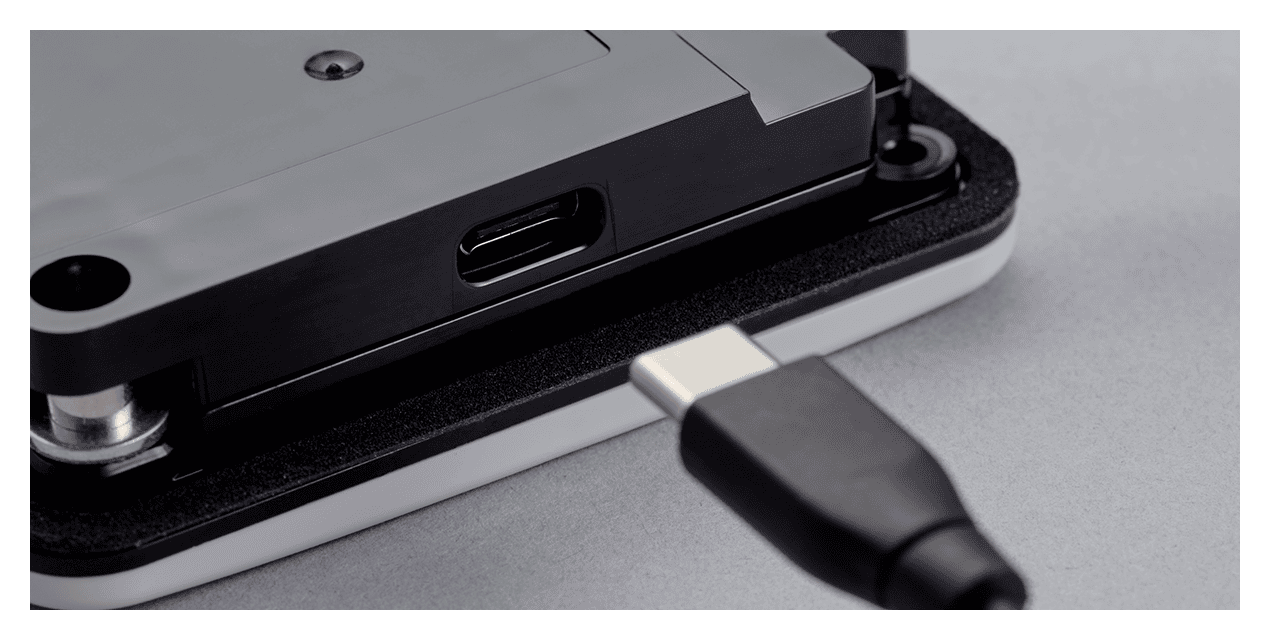

USB Type-C 연결로 간편한 플레이리스트 전송
작성한 플레이리스트(ABPL 파일)를 USB Type-C 연결을 통해 제품에 간편하게 전송할 수 있습니다.*8
10개 언어의 텍스트 음성 변환(TTS) 지원
텍스트 음성 변환 기능으로 일본어, 영어(미국), 독일어, 프랑스어, 이탈리아어, 스페인어, 중국어, 대만어, 한국어, 태국어 총 10개 언어를 지원합니다.
원하는 언어로 음성 메시지를 생성하여 하나의 제품에서 다국어 안내 및 경고 메시지를 재생할 수 있습니다.
보유한 MP3 및 WAV 파일을 음성 클립으로 불러올 수 있습니다.
지원 파일 조건은 모노, 샘플링 주파수 44.1 kHz이며, 자세한 파일 사양과 플레이리스트 제작 방법은 이용 가이드를 참조해 주십시오.
적용 예

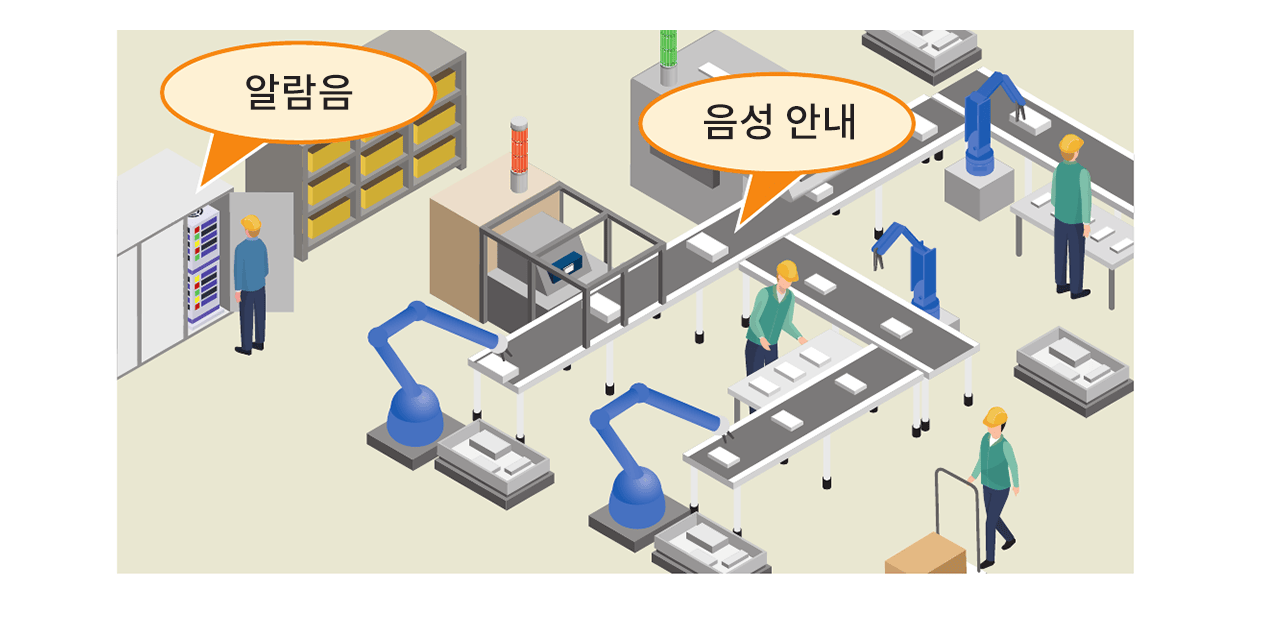

1대로 알람·멜로디·음성 재생
현장 상황에 맞춰 알람·음성을 자유롭게 설정할 수 있습니다.

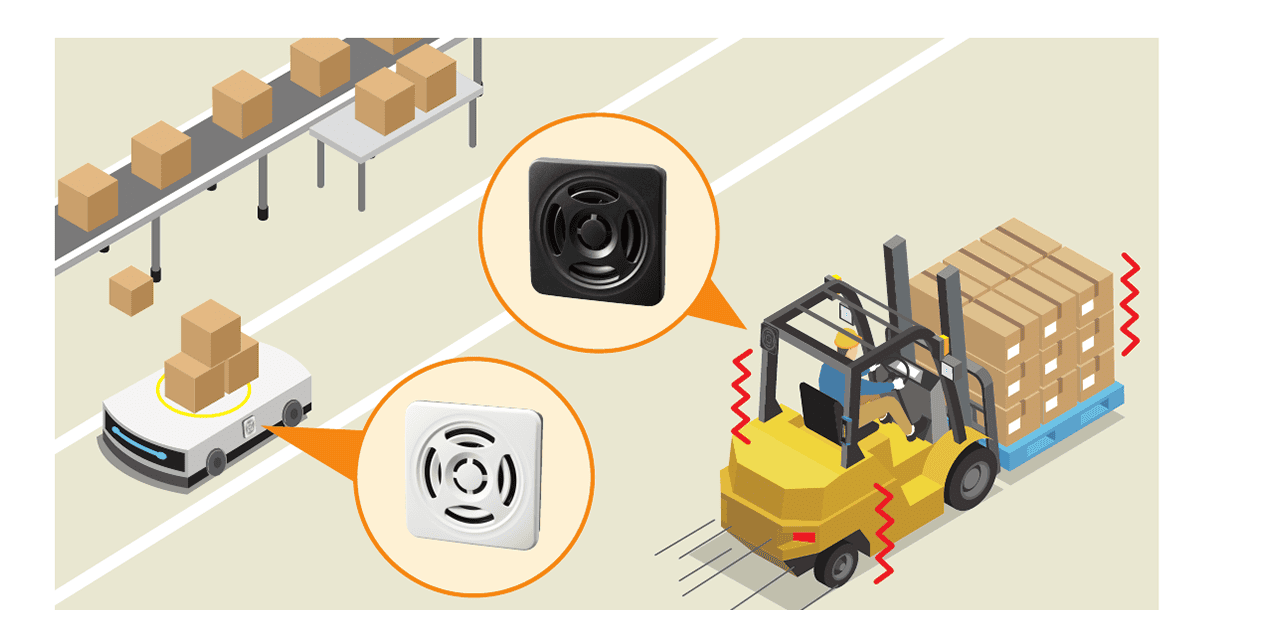

지게차·AGV의 안전 확보에 적합
70 m/s²의 내진동 설계와 산업용 차량 EMC 규격 EN 12895 준거로, 지게차·AGV 등 진동과 전자기 노이즈가 발생하는 환경에서도 음성 경고 및 안내가 가능합니다.
- 음압 레벨은 재생음의 내용, 사용 환경 및 취부 환경에 따라 달라질 수 있습니다.
- 벽면 취부는 실내 전용입니다.
- 패널 개구 치수는 IEC 61554(DIN 43700)를 준수합니다.
- USB 케이블 연결 시에는 명시된 내진동성이 적용되지 않습니다.
- EN 12895는 지게차 등 산업용 차량의 EMC 규격입니다. 전자기 노이즈 환경에서도 안정적으로 작동합니다.
- ✔︎는 ON을 나타냅니다. 비트 입력에서는 트랙 01~04가 각각 CH1~CH4에 대응합니다.
- 알람과 멜로디에 관한 자세한 내용은 제품 사용 설명서를 참조해 주시기 바랍니다.
- 지원 OS는 Windows 10(22H2) / Windows 11(22H2 이후)이며, 64비트 버전에 한합니다.
모델 코드
모델 코드
3.png)
제품 목록
| 모델 코드 | 정격 전압 | 트랜지스터 타입 | 전면 커버 색상 |
|---|---|---|---|

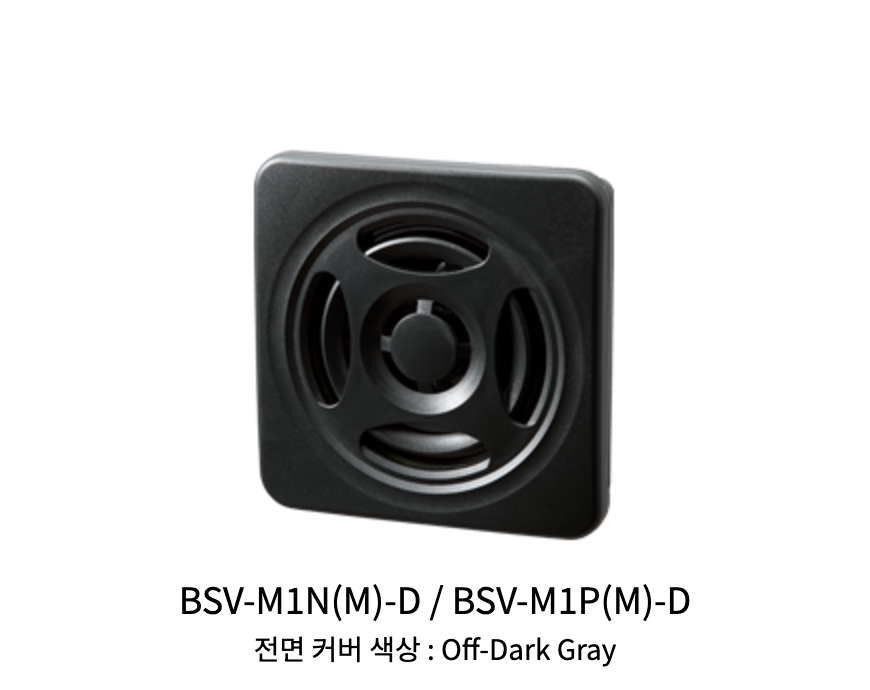

| BSV-M1N-D | DC12-24V | NPN | Off-Dark Gray |

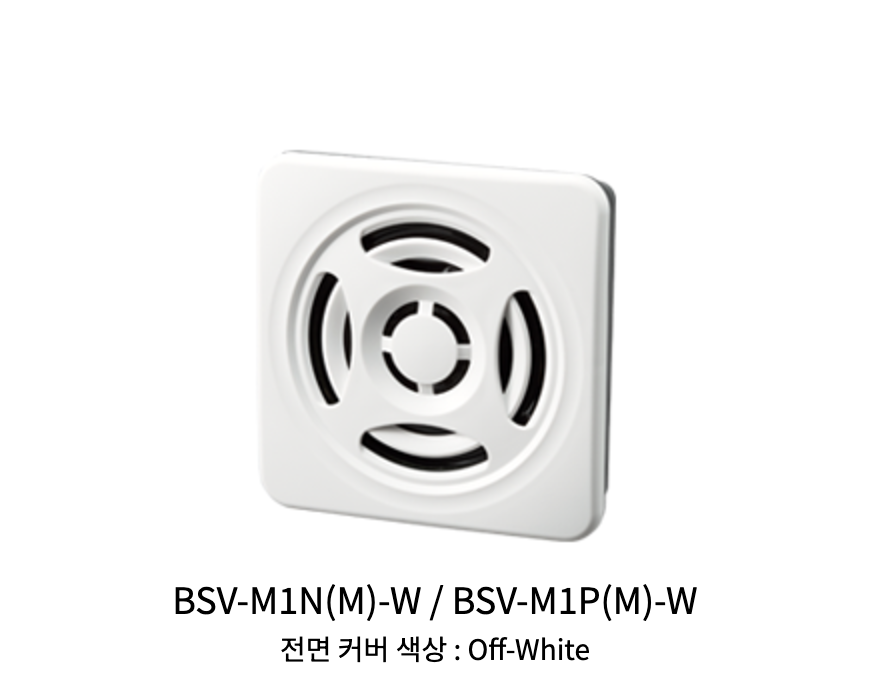

| BSV-M1N-W | DC12-24V | NPN | Off-White |
| BSV-M1P-D | DC12-24V | PNP | Off-Dark Gray |
| BSV-M1P-W | DC12-24V | PNP | Off-White |
