무선 특성

WD 시리즈와 다른 무선 시스템의 병용에 대해서

WD 시리즈는 무선 LAN과 동일한 2.4 GHz 주파수 대역을 사용하는데, 각 채널의 주파수 대역이 겹치지 않으면 공존할 수 있는 무선 시스템입니다.
한 번에 여러 수신기를 작동할 때 여러 수신기가 같은 채널에서 작동할 수 있도록 각 수신기에 대해 그룹 ID (WD 시스템에서 ExtendedPanID 라고 함)를 설정할 수 있습니다.
또한, WD 제품은 블루투스와의 병용 및 지그비 무선 간 인접하는 채널에서 운용하는 경우에도 서로 영향을 받지 않습니다.

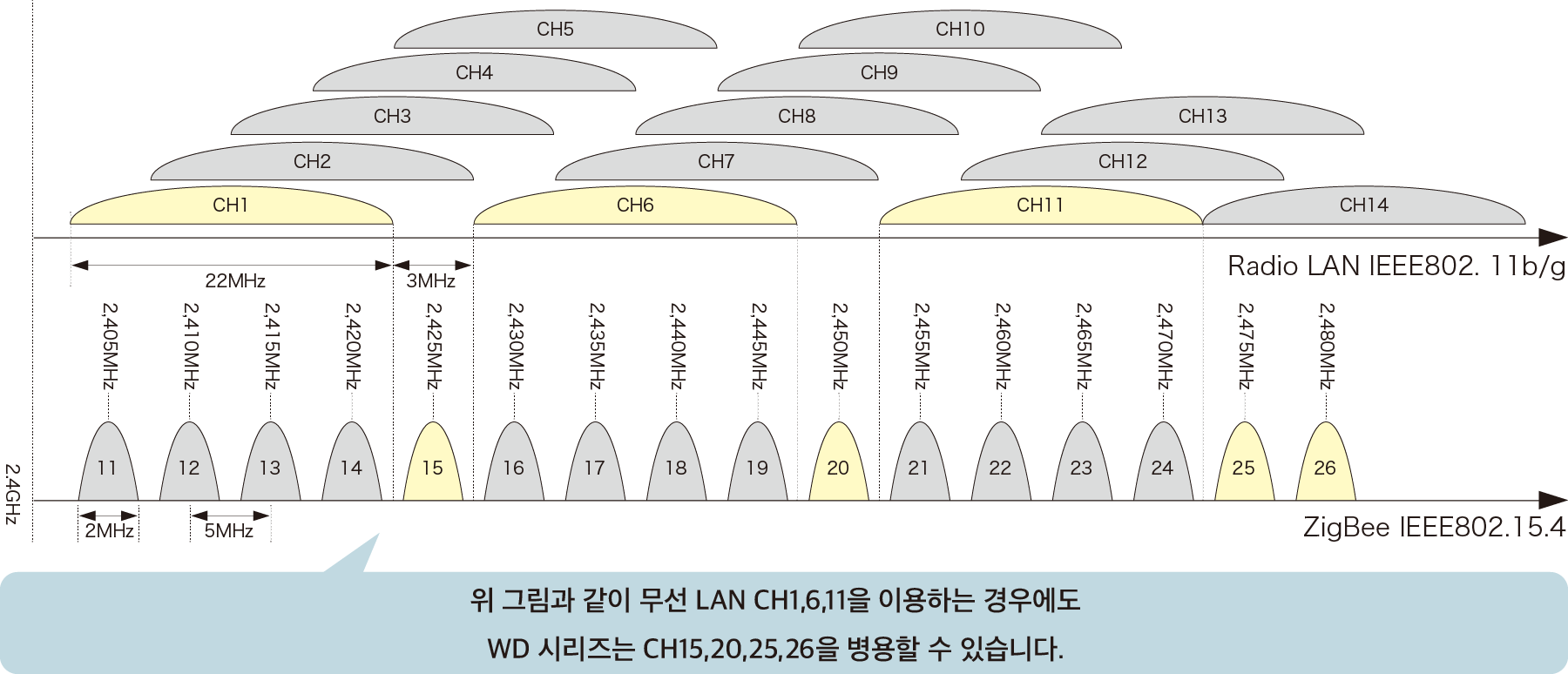

As shown in the figure above, when using the radio LAN CH1, 6 and 11, the WD-series is also available.
CH15, 20, 25, and 26 can be used together.

안정된 무선 통신을 위해 필요한 공간에 대해서

・ 송, 수신기의 정상적인 연결을 보장하려면 "장애물이 없는 구역" (프레넬 존)이 필요합니다.
・ 프레넬존은 3차원 공간으로 구성되며, 이를 보장하기 위한 치수는 다음과 같습니다.

가시선 (L)이 20m 일 때 → 프레넬 존 직경(D) : 1.6m 정도
시선 (L)이 10m 일 때 → 프레넬 존 직경(D) : 1.2m 정도
*이 프레넬 존이 확보되어 있지 않은 경우, 장애물의 영향으로 통상보다 통신 가능 범위가 짧아질 수 있습니다.

주의

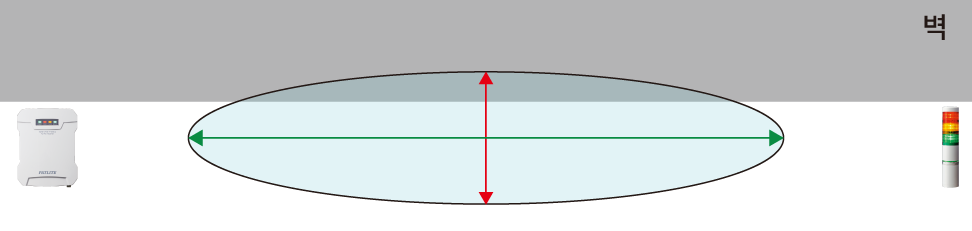

・ 하기와 같이 송,수신기를 같은 벽면에 취부한 경우 프레넬 존에 장애가 생겨 연결 상태에 영향을 줄 수 있습니다.
또한, 같은 현상이 천장, 바닥, 대형 장비 등에서 발생할 수 있습니다.
이러한 현상이 발생한 경우, 수신기와 송신기를 벽에서 멀리 떨어뜨려 주십시오.

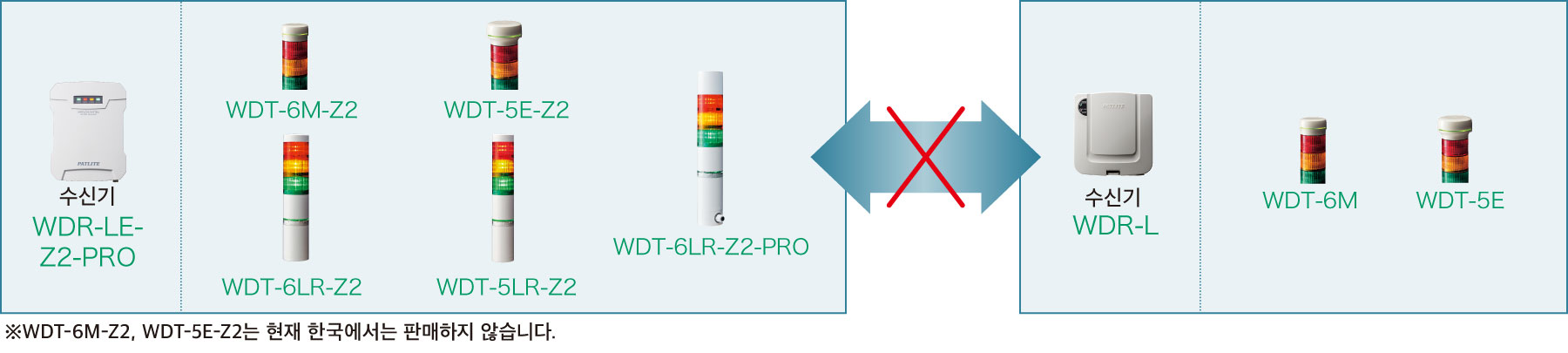

송신기의 호환성

송신기 형식 선택

송신기 형식

송신기가 전송하는 시그널 타워 범위를 선택합니다.

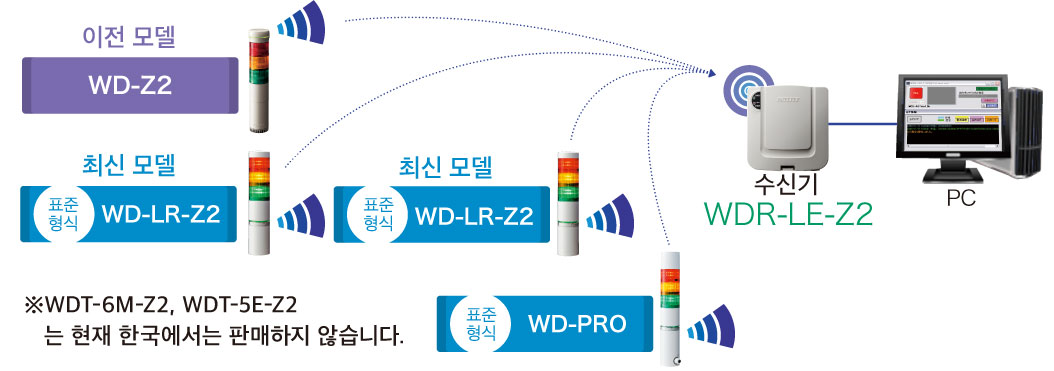

표준 형식

이 형식은 WDT-5E-Z2 및 WDT-6M-Z2와 호환됩니다.
전송할 상태를 최대 4개 (적색, 황색, 녹색, 청색, 백색, 부저)로 설정합니다.
상태 중 하나가 전력선으로 사용됩니다.

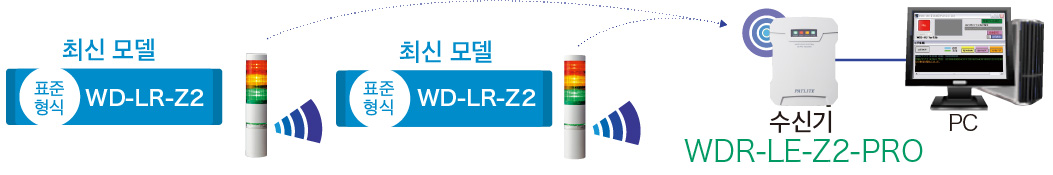

확장 형식

전송할 6가지 상태 (적색, 황색, 녹색, 청색, 백색, 부저)를 설정합니다.

WD System을 처음 사용하는 경우
