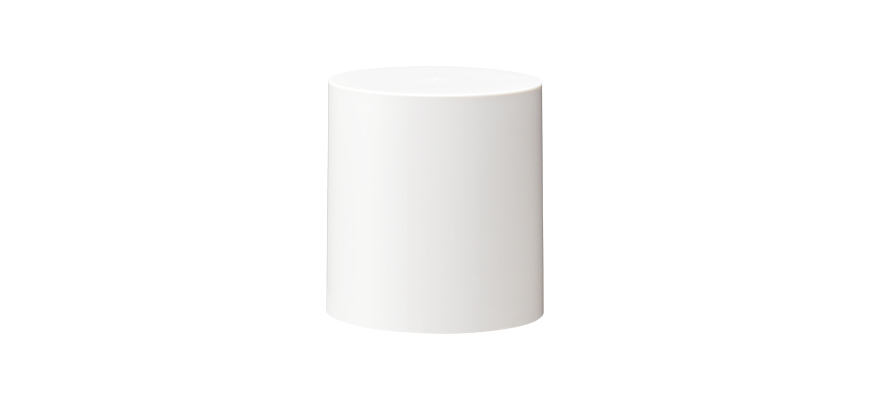

LR5 시리즈용 가청 경고 장치 (신호선 2음 제어 사양)
LR5-BW+B0960
LR5 시리즈의 신호선 2 음향 제어 사양을 갖춘 오디오 알람 유닛을 확인해보세요. LR5-BW+B0960은 특정 애플리케이션을 위해 설계된 신뢰할 수 있는 오디오 알림을 제공합니다. 이 제품의 특징과 성능에 대해 자세히 알아보세요.
- 시그널 타워
- Φ50
- 알람
- 85dB
제품 특징
버저 소리 2종류 병행 사용 가능

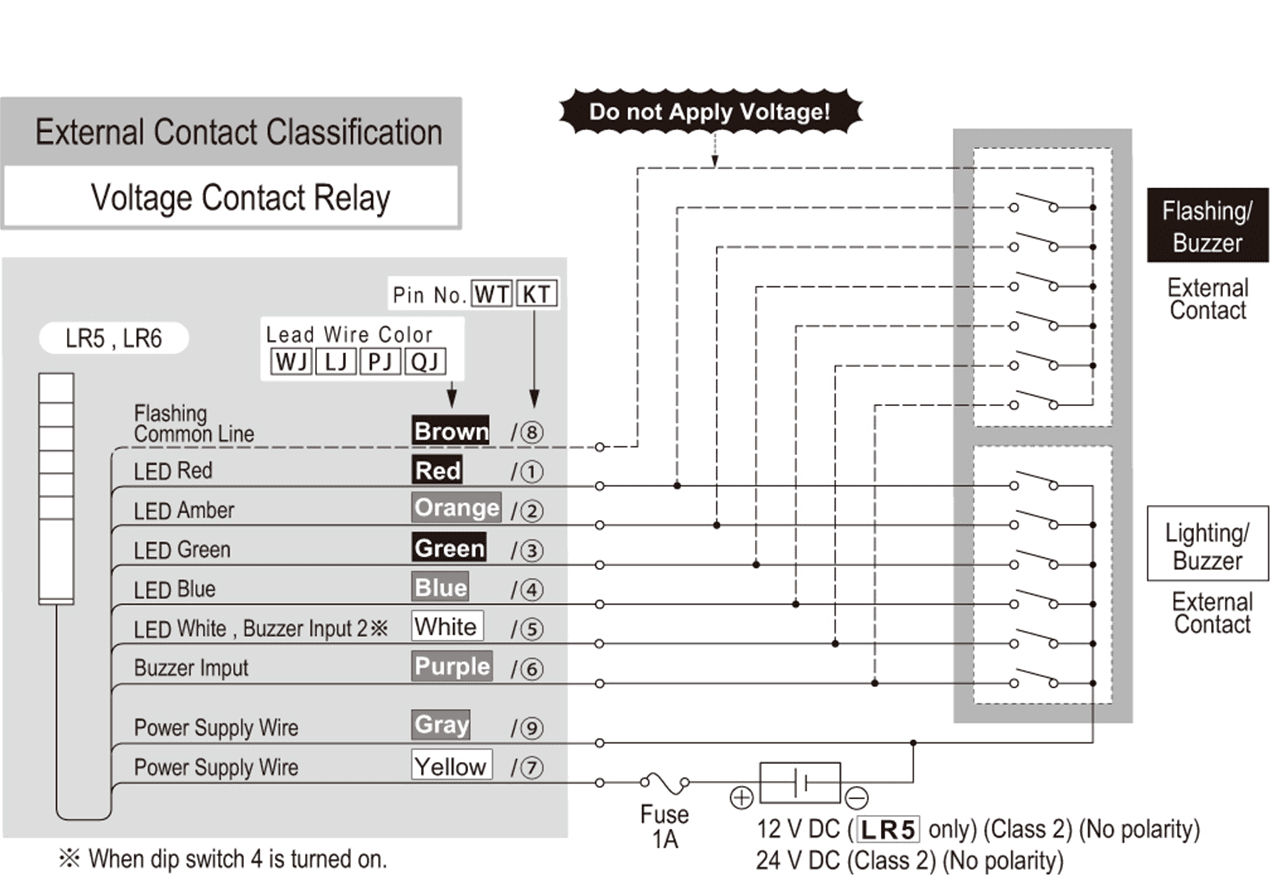

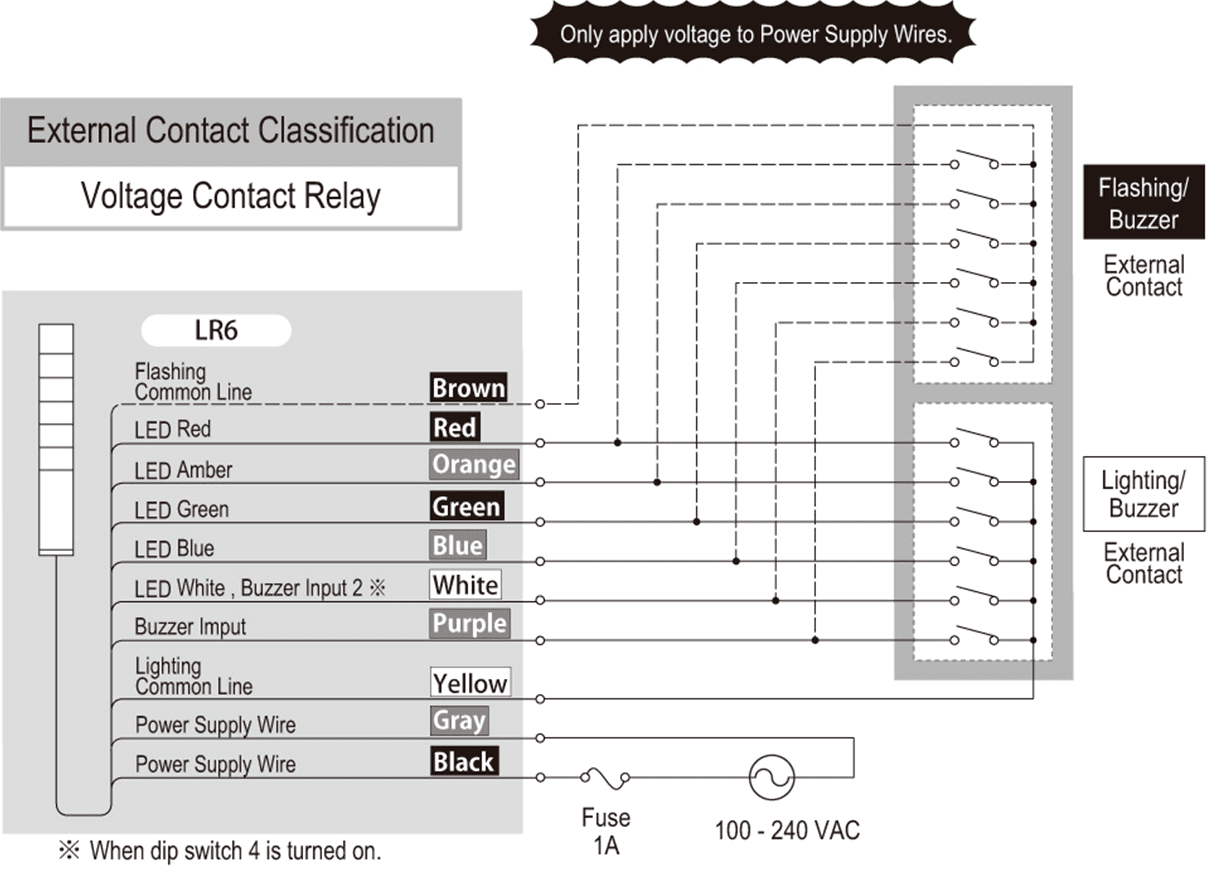

LED 백색의 배선(단자대의 경우 №⑤)을 단락 시 버저 입력 2를 작동 가능.
신호등에 백색 LED 유닛이 내장된 경우, 버저 입력 2로 입력하면 백색 LED도 점등됩니다.
간편한 조립
본체 유닛과 LED 유닛을 결합하여 유연하게 사용할 수 있습니다.
버저 소리 / 일반 주파수
| 버저 입력 1 | 버저 입력 2 | 버저 입력 1+2 | ||
|---|---|---|---|---|
| 버저 소리 / 일반 주파수 DIP 스위치에 따라 다름 |
No.1 | 빠른 간헐적 비프 1 3378Hz |
빠른 간헐적 비프 2 3378Hz |
빠른 간헐적 비프 1 3378Hz |
| No.2 | 연속 비프 소리 3378Hz |
빠른 간헐적 비프 1 3378Hz |
빠른 하이-로우 2016Hz & 3012Hz |
|
| No.3 | 빠른 하이-로우 2016Hz & 3012Hz |
빠른 간헐적 비프 1 3378Hz |
스윕 소리 1000Hz-4032Hz |
|
| No.4 | 스윕 소리 1000Hz-4032Hz |
빠른 간헐적 비프 1 3378Hz |
빠른 간헐적 비프 2 3378Hz |
|

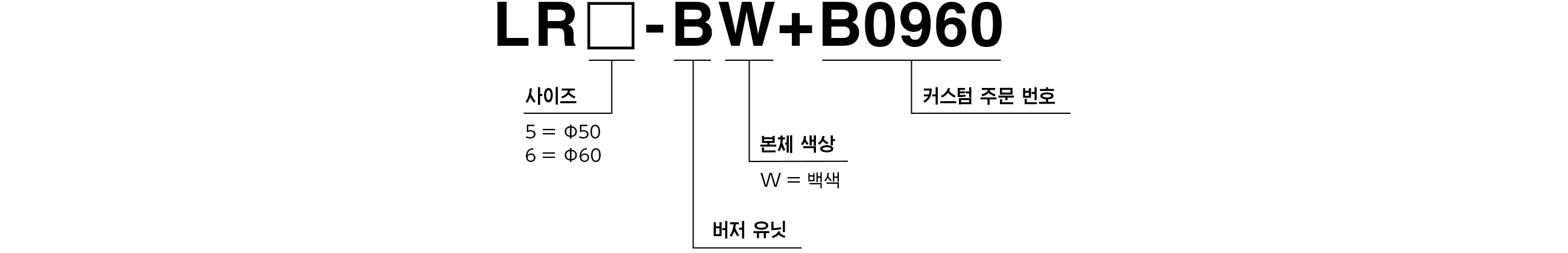

참고 모델 코드
취급 설명서/사양/외관 치수
