USB 제어 시그널 타워
LR6-USB
USB 제어 시그널 타워(Φ60mm)는 전원 공급과 트리거 기능을 USB 인터페이스를 통해 간편하게 제어할 수 있습니다. Windows®와 Linux에서 호환되며, 개방형 아키텍처 및 무료 .DLL 라이브러리를 통해 사용자 맞춤형 프로그래밍이 가능합니다.
- USB(Bus power)
- 시그널 타워
- Φ60
- 점멸
- 점등
- 알람
- 80dB
- 실내
- IP65 (IEC 60529) / NEMA TYPE 4X,13
- 적색
- 황색
- 녹색
- 청색
- 백색
- 멀티컬러
제품 특징
- PC 또는 HMI로 제어가 가능합니다.
- 무료 소프트웨어 라이브러리(.DLL)를 통해 쉽게 맞춤형 프로그래밍이 가능합니다.
- 개방형 아키텍처를 통해 Linux와 같은 다른 운영 체제에서도 장치를 제어할 수 있습니다.
- HID 클래스를 지원하기 때문에 별도의 전용 드라이버가 필요 없습니다.
- 단색, 클리어 렌즈, 7가지 색상의 멀티 컬러 LED 유닛을 지원합니다.
- 보호등급은 IP65 등급으로, 높은 수준의 방수 및 방진 기능을 제공합니다.
사양
| 정격 전압 | - DC 5V (USB Bus Power, 정격 전압 USB 2.0 표준 준수) |
| 프로토콜 | - USB 2.0 - Windows® 7, Windows® 8, Windows® 8.1 (Windows® 8RT 및 8.1RT 제외) 및 Windows® 10과 호환되는 소프트웨어 라이브러리(DLL) - Linux와 같은 오픈 소스 소프트웨어 운영 체제와 호환 |
| 기능 | - LED 유닛과 부저는 USB 인터페이스를 통해 PC로 제어됩니다. |
| 적합 기준 | - UL - FCC - EMC 지침 - RoHS - KC |
| 보호 등급 | - IP65 (IEC 60529), 기둥 또는 벽에 장착할 경우는 제외됩니다. - NEMA Type 4X, 13 |

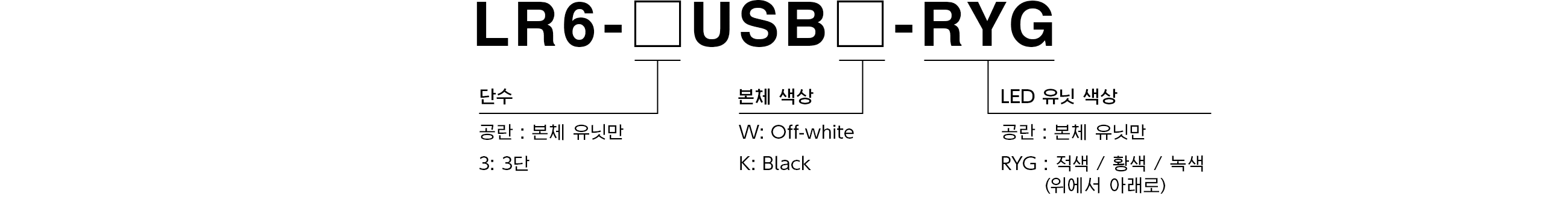

모델 번호 구성

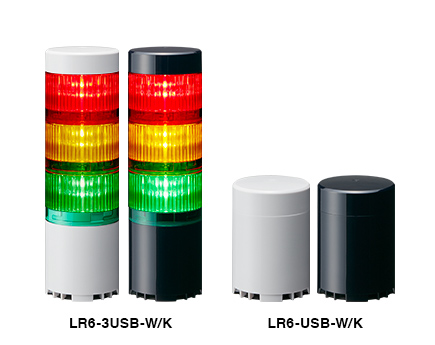

제품 목록
| 모델 | 단수 | 정격 전압 | 본체 색상 | LED 유닛 색상 |
|---|---|---|---|---|
| LR6-USBW | 본체 유닛만 | 직류 5V (USB 버스 전원) |
Off-White | - |
| LR6-3USBW-RYG | 3 | 적색, 황색, 녹색 | ||
| LR6-USBK | 본체 유닛만 | 직류 5V (USB 버스 전원) |
Black | - |
| LR6-3USBK-RYG | 3 | 적색, 황색, 녹색 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
데모용 애플리케이션 소프트웨어 취급 설명서 (한국어) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
-
2D CAD [dxf]
-
3D CAD [IGS]
-
3D CAD [STEP]
-
3D CAD [x_t]
Demo_App수리 부품
LR6-USB
LR6-USB
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
B32310072-7F1 | 1 | ||||
|
B25110067-F1 | 2 ~ 6 : 단 수에 따름 |
