상부 브래킷
SZP-005W

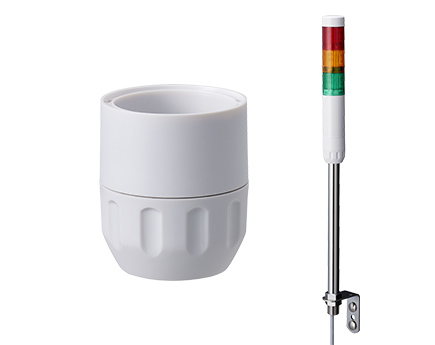

SZP-005W 상부 브래킷은 IP65 및 NEMA TYPE 4X, 13 보호 등급을 갖춘 실내용 설치용으로 설계되었습니다. 22mm 및 25mm 폴과 호환되며, 안전한 조립을 위한 실링 고무가 포함되어 있습니다. 내구성이 뛰어난 PC 소재로 제작된 이 브래킷은 수직 설치 구성을 지원하며, 까다로운 환경에서도 안정적인 성능을 보장합니다. POLE-300SAT 및 POLE-800A21을 포함한 다양한 폴 모델과의 사용에 적합합니다.
- 옵션(시그널 타워)
- Φ40
제품 특징
사양
| 치수 | - 외경: 40mm |
| 질량 | - 0.03kg (±10%) |
| 본체 재질 | - PC (폴리카보네이트) |
| 설치 위치 | - 실내 전용 |
| 보호 등급 | - IP65 (IEC 60529) - NEMA TYPE 4X, 13 |

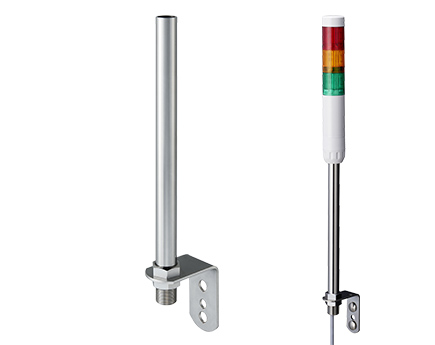

| 호환 가능한 폴 | - 지름 22mm 및 25mm 폴 - POLE-300SAT - POLE-100A21 - POLE-300A21 - POLE-800A21 |
| 호환 가능한 모델 | - LR4-WC |

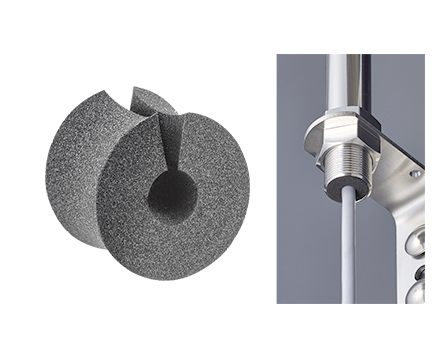

| 액세서리 | - 실링 러버 (22mm 및 25mm 폴 포함) |
| 설치 방향 | - 직립 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Complete Operation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
2D_CAD［dxf］제품 사양
