패널 삽입형 전자음 경보기
BD

제어반, AGV 등 제한된 공간에 설치하기 적합한 슬림형 전자음 경보기입니다.

후면부 작업 없이 전면에서 제품 탈부착 및 볼륨 조절이 가능하며, 총 32종의 알림음이 내장되어 다양한 현장 상황에 대응할 수 있습니다.

보호등급 : IP65

최대 음압 : 98dB

  • 전자음 경보기
  • 알람
  • 멜로디
  • 98dB
  • 실외
  • 실내
  • IP65

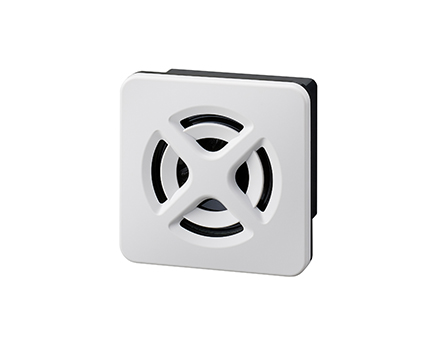

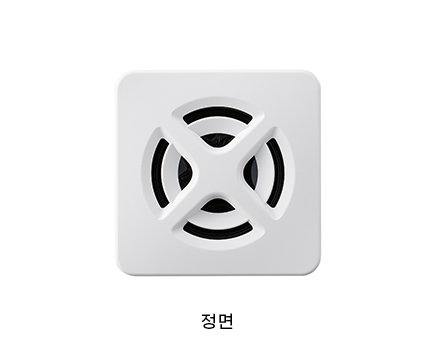

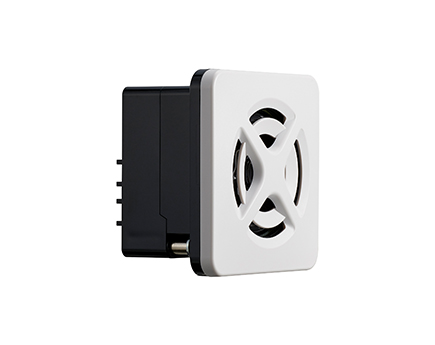

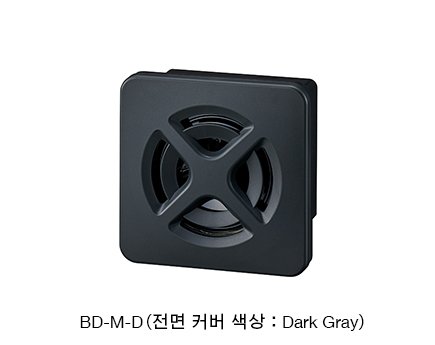

  • 패널 삽입형 전자음 경보기 BD
  • 패널 삽입형 전자음 경보기 BD
  • 패널 삽입형 전자음 경보기 BD
  • 패널 삽입형 전자음 경보기 BD
  • 패널 삽입형 전자음 경보기 BD
  • 패널 삽입형 전자음 경보기 BD
  • 패널 삽입형 전자음 경보기 BD

주요 특징

최대 98dB 음압과 후면 돌출부 54.0mm로 더 콤팩트하게!

슬림한 고음량 설계

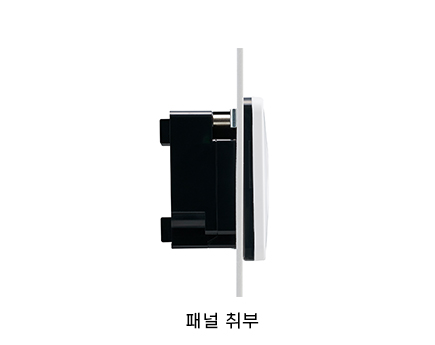

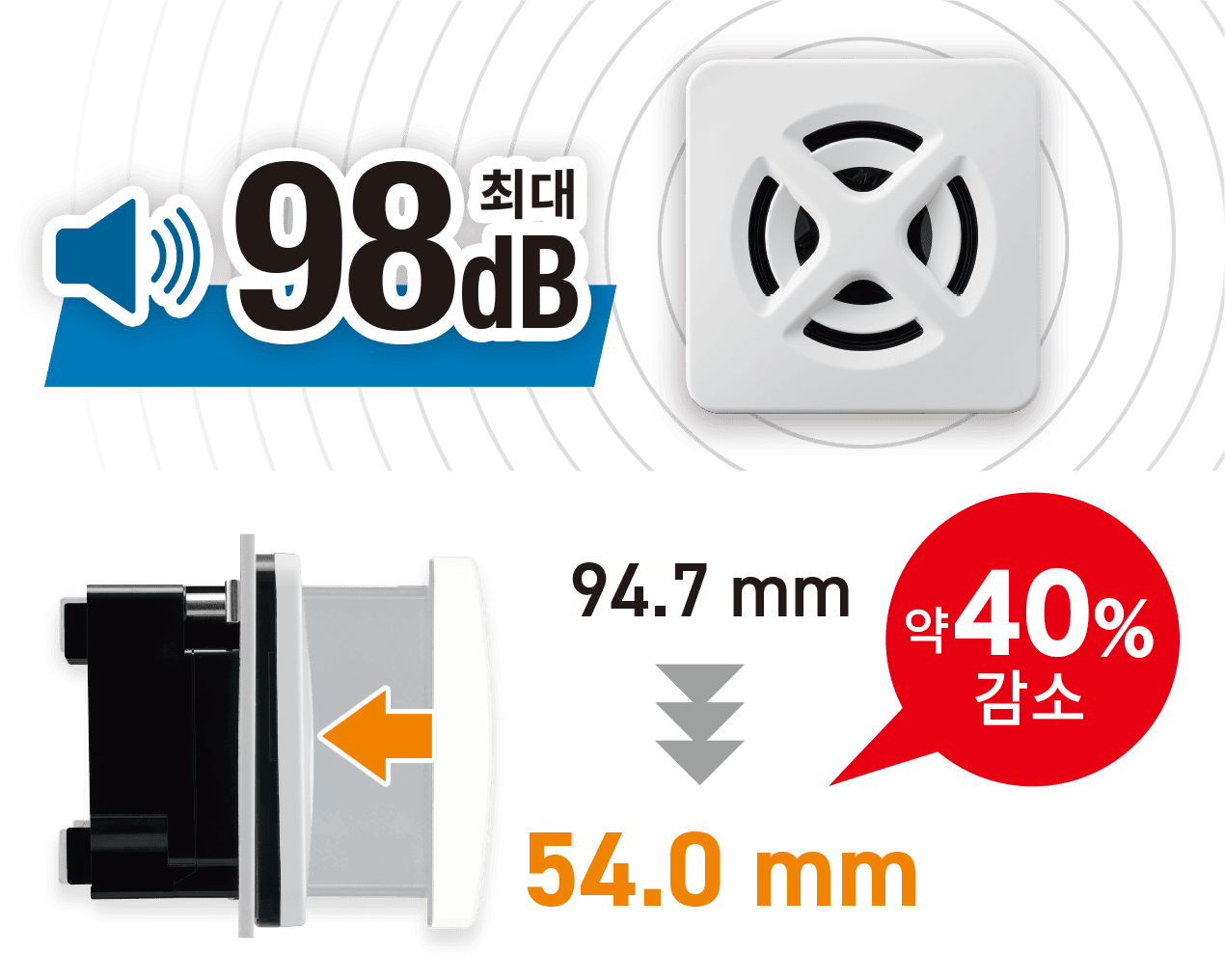

최대 98 dB(Typ.) *1 의 강력한 음압을 제공하면서도, 후면부 두께는 54.0 mm에 불과한 슬림 설계로 기존 제품 대비 약 40% 줄였습니다. *2
제어반 및 장비 내부의 제한된 공간에도 간편하게 설치할 수 있습니다.

  • 음압 레벨은 재생 내용 및 사용 환경에 따라 달라질 수 있습니다.
  • 당사 기존 제품 대비.

실외 사용이 가능한 보호등급 IP65

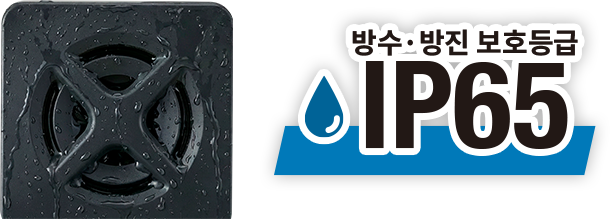

IP65 방수 및 방진 보호 등급

보호등급 IP65을 충족하여, 물이나 분진의 영향을 받기 쉬운 공장 및 실외 환경에서도 안정적으로 사용할 수 있습니다.
정방향, 역방향 및 측면 취부가 가능하여 다양한 설치 환경에 유연하게 대응합니다.

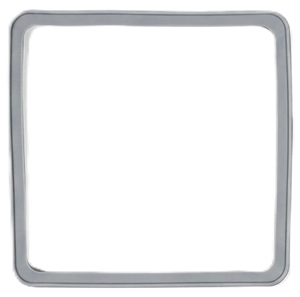

보호등급은 제품 단품 기준으로 패널 매입 설치 시 방수 성능은 실링 처리 등 설치 조건 및 시공 상태에 따라 달라질 수 있습니다.

전면부 간편 조작으로 설치 및 공수 절감

전면 조작 구조

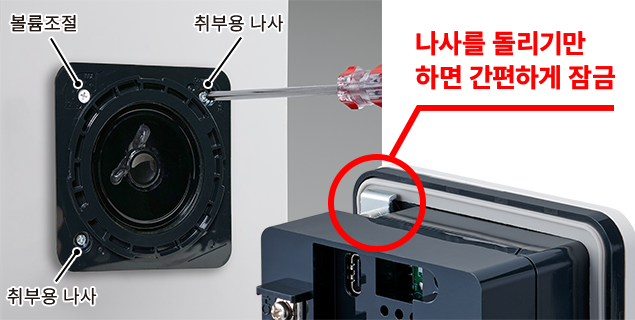

전면 잠금 구조를 적용하여 제품 전면에서 나사 조작만으로 패널 장착·분리 및 음량 조절을 간편하게 할 수 있습니다.
패널 후면 작업이 필요 없어 설치 및 유지보수 시간을 크게 단축할 수 있습니다.

32가지 내장음과 비트 입력 제어 지원

DIP 스위치

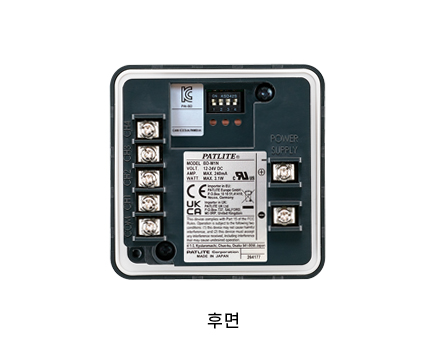

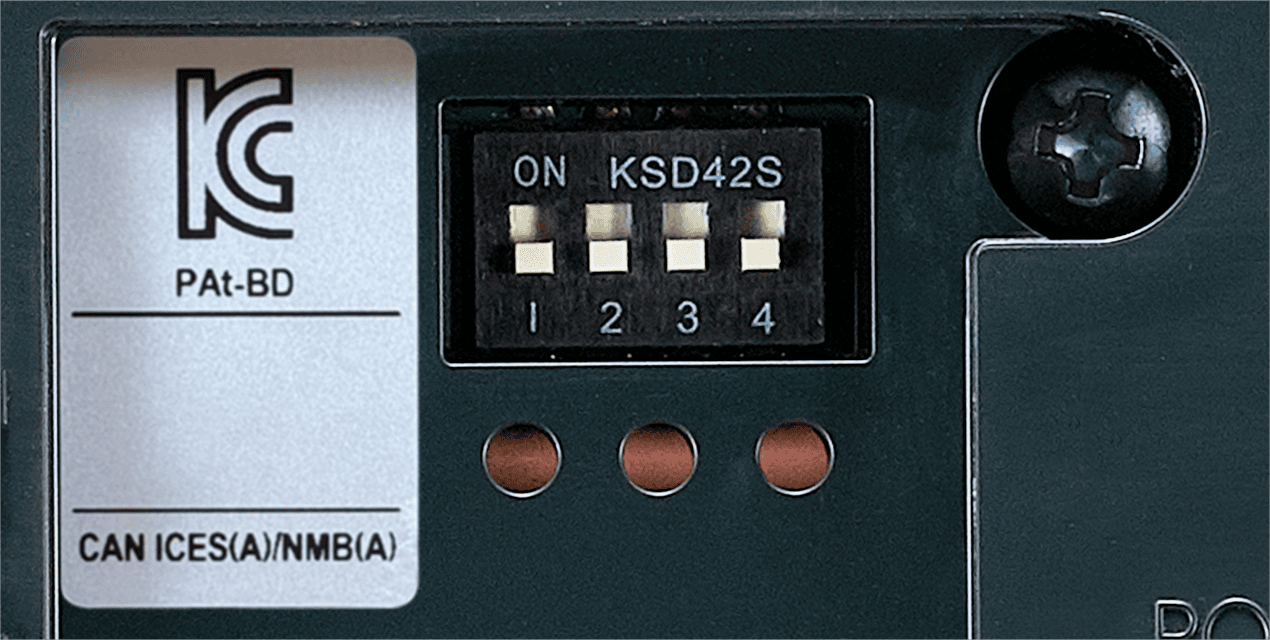

음색 그룹은 후면부 DIP 스위치로 선택

알림음, 멜로디, 차임 등 총 32종의 음원이 내장되어 있습니다.
DIP 스위치로 8개의 음원 그룹 중 하나를 선택할 수 있으며, 비트 입력을 통해 그룹 내 최대 4가지 알림음을 제어할 수 있습니다.
다양한 음색으로 설비 상태, 이상 발생 등 현장의 여러 상황에 맞는 알림 구성이 가능합니다.
기존 모델에서 지원하던 SD 카드를 이용한 내장음 구성 변경 기능은 본 제품에 포함되어 있지 않습니다.

4.5G 내진동 성능으로 진동 환경에도 대응

DC 12–24 V 모델(M1)은 4.5G 내진동 성능을 확보하여, 진동이 발생하는 장비 주변에도 설치할 수 있습니다.

AC/DC 전원 사양 및 DC 모델 NPN/PNP 입력 지원

AC 100–240 V 모델은 상용 AC 전원 사양에 폭넓게 대응하여, 해외 수출 장비에도 적용하기 쉽습니다.
DC 12–24 V 모델은 NPN/PNP 트랜지스터 입력을 지원하여 다양한 PLC 및 제어 장비와 연결할 수 있습니다.
AC 100–240 V 모델은 NPN 입력만 지원합니다.

내장음 목록

DIP 스위치 설정을 변경하여 다음 음색 그룹 중에서 선택할 수 있습니다(공장 출하 시 기본 설정: 그룹 A).

Group CH1 CH2 CH3 CH4
A Beep Stutter Bell Yelp
B Rapid Hi-Lo Melody Chime Synthesized Piano Synthesized Bell
C Stutter & Bell Sweep Sound Chime Call Sign
D Fur Elise Maiden's Prayer Bach Minuet in Gmaj Annie Laurie
E London Bridge Is Falling Down Hol-Di-Li-Dia Mary Had a Little Lamb Camptown Races
F Cuckoo Village Blacksmith On the Avignon Bridge The Entertainer
G Amaryllis Symphony No. 40 Quiet Lakeside Mountain Musician
H Spanish Romance Canon Grandfather's Clock Ave Maria
  • 본 제품의 내장 음원 미리 듣기는 음향/음성 샘플 탭에서 확인하실 수 있습니다.
  • 구형 제품의 내장 음원 미리 듣기는여기에서 확인하실 수 있습니다.

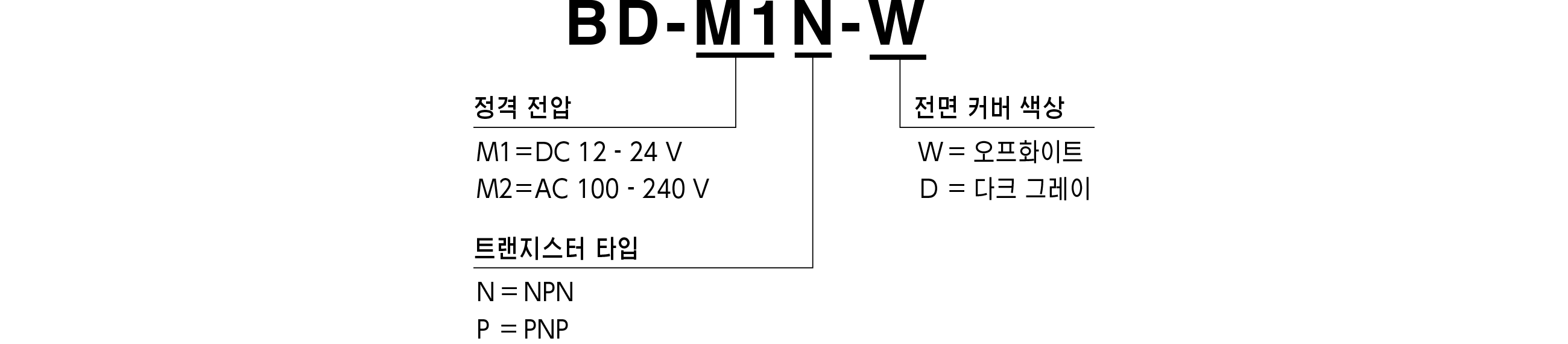

모델 코드

*M2 모델은 NPN 트랜지스터 출 타입만 지원합니다.

제품 목록

모델 정격 전압 트랜지스터 타입 전면 커버 색상

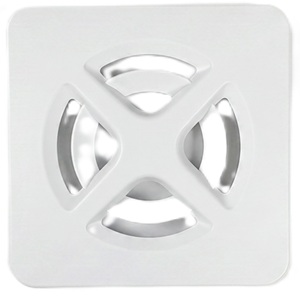

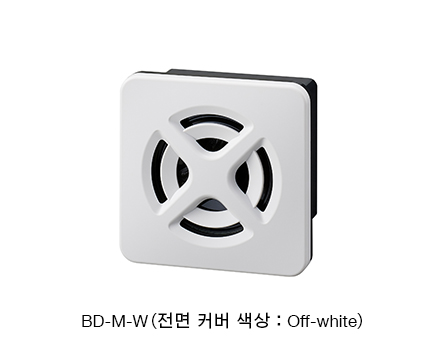

BD-M1N-W DC 12–24 V NPN Off-white

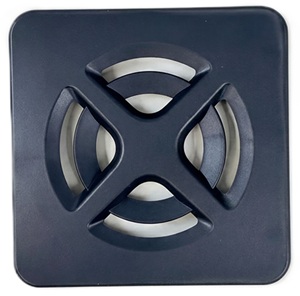

BD-M1N-D DC 12–24 V NPN Dark Gray
BD-M1P-W DC 12–24 V PNP Off-white
BD-M1P-D DC 12–24 V PNP Dark Gray
BD-M2-W AC 100–240 V NPN Off-white
BD-M2-D AC 100–240 V NPN Dark Gray
