패널 장착형 전자음 경보기 (부저)
BD-A
BD-A 패널 장착형 전자음 경보기는 최대 90dB의 고출력 사운드를 제공하며, 소형 설계로 협소한 제어판에도 손쉽게 설치할 수 있습니다. 32종의 다양한 경고음을 내장하고 있으며, 전면 스위치와 볼륨 조절기로 간편하게 작동할 수 있습니다. SD 카드(별매)를 사용하면 ‘P 그룹’의 음원을 자유롭게 조합할 수 있어, 다양한 경고 시나리오에 유연하게 대응합니다. 또한 NPN 오픈 컬렉터 입력을 지원하여 PLC와 직접 연결이 가능하며, CE 및 RoHS 인증으로 글로벌 산업 현장에서 안정적인 경보 솔루션을 제공합니다.
- 접점제어
- □80
- 전자음 경보기
- 알람
- 멜로디
- 90dB
- 실내
- IP54
제품 특징
1m 거리에서 최대 90dB의 출력으로 소음이 심한 공장 환경에서도 사용 가능합니다.
· 하나의 장치에 32종의 사운드가 사전 내장되어 다양한 용도로 활용 가능합니다.
· 전면 패널 후면의 로터리 스위치를 통해 출력 음량 및 사운드 그룹을 설정할 수 있어 설치 후에도 간편하게 조작할 수 있습니다.
· A부터 P까지의 사운드 그룹 중 하나를 선택하여 4개의 사운드를 재생할 수 있습니다.
· 별도 판매되는 옵션 SD 카드 사용 시, 32종 사운드 중 원하는 조합으로 새로운 그룹을 생성할 수 있습니다.
· RoHS 대응 제품입니다.
PATLITE는 일본 이외 지역에서 BD-A, C, D 타입에 수록된 일부 저작권 음악의 사용 허가를 취득하지 않았습니다.
이와 관련된 사항은 지역별 PATLITE 영업 담당자에게 문의해 주시기 바랍니다.
사양
| 외형 치수 | - 전면: 80mm 정사각형 - 후면: 67.5mm 정사각형 |
| 정격 전압 | - DC12–24V - AC100/220V |
| 음향 유형 | - 알람 / 차임 / 멜로디 - 출고 시 사전 설치 |
| 설치 방향 | - 수직 설치 전용 - 실내 전용 |
| 본체 색상 | - 연회색 - 진회색 |
| 음량 | - 최대 90dB (1m 기준) - 0dB부터 조정 가능 |
| 사운드 저장 | - 32종 사운드 내장 - 8개 그룹 선택 가능 - 그룹당 4가지 사운드 |
| 채널 선택 | - 로터리 스위치로 8개 그룹 중 하나 선택 - 신호 입력으로 그룹 내 사운드 선택 재생 - 옵션 사운드 카드 사용 시 그룹 재편성 가능 |
| 사운드 목록 | - 전체 목록은 BD-E 사양 참조 - 샘플 청음은 BD-E 사운드만 제공 |
| 규격 인증 | - CE - UL 인정 부품 (미국) - c-UL 인정 부품 (캐나다) - RoHS 대응 |
| 보호 등급 | - IP54 (전면 설치 시) |
| 비고 | - 무전압 접점 입력 지원 (스위치, 릴레이 접점 등) - 오픈 컬렉터 입력(NPN) 대응 |
| 기능 | - 입력 신호 ON 시 사운드 재생 - 입력 신호 OFF 시 사운드 정지 |
음향/음성 샘플
참조 구성

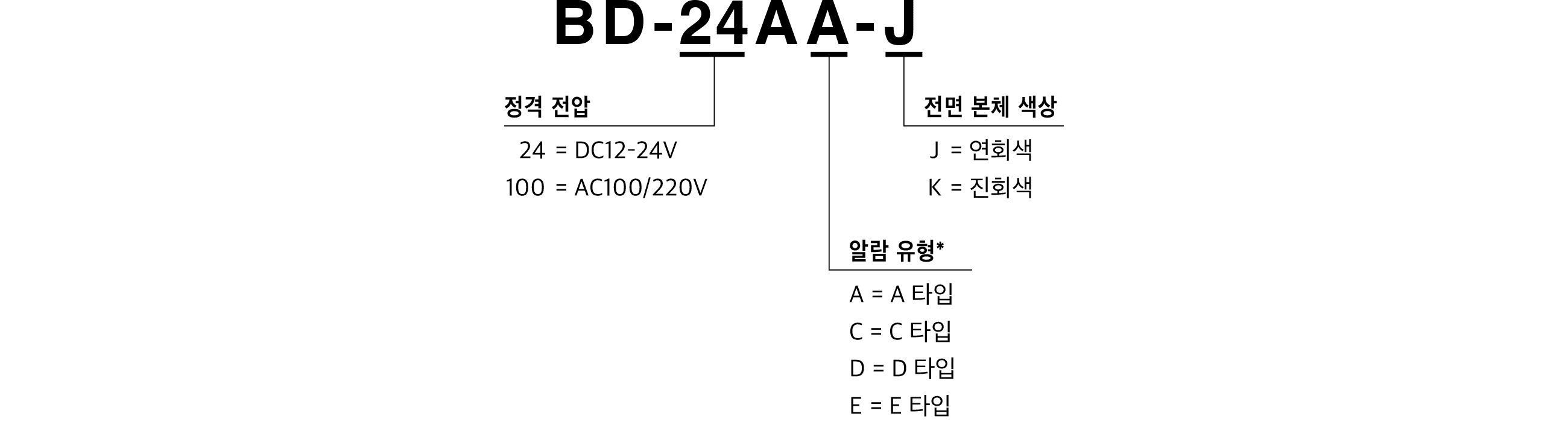

모델 코드
자세한 내용은 종합 카탈로그의 알람 사운드 선택표를 참조하십시오.
제품 목록
| 모델 번호 | 정격 전압 | 알람 유형 | 전면 본체 색상 |
|---|---|---|---|
| BD-24A □ -J/K | DC12–24V | A / C / D / E | 연회색, 진회색 |
| BD-100A □ -J/K | AC100/220V | A / C / D / E | 연회색, 진회색 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Installation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
2D CAD [dxf]제품 사양
수리 부품
BD-A
BD-A
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
C25110015-F1 | 1 |
- |
- |
||
|
C15140003-F1 | 2 |
- |
- |
||
|
V82100001-F1 | 2 |
- |
- |
