신호 비콘 라이트 패턴
-

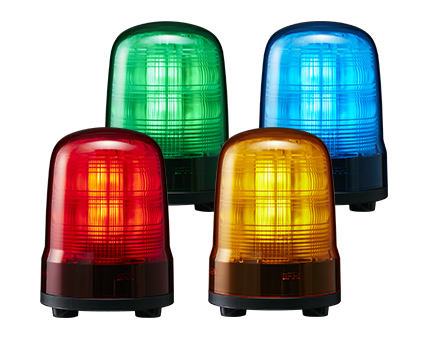

SF 시리즈 22 조명 패턴
| 로터리 스위치 | 와이어링 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| OFF | OFF | ON | OFF | OFF | ON | ON | ON | ||
| 0 | Off | 회전 (120 rpm) | 트리플-플래시 | 회전 (120 rpm) | |||||
| 1 | Off | 회전 (180 rpm) | 트리플-플래시 | 회전 (180 rpm) | |||||
| 2 | Off | 트리플-플래시 | 펄스 패턴 | 트리플-플래시 | |||||
| 3 | Off | 회전 (60 rpm) | 회전 (120 rpm) | 회전 (180 rpm) | |||||
| 4 | Off | 싱글-플래시 | 더블-플래시 | 트리플-플래시 | |||||
| 5 | 트리플-플래시 | 트리플-플래시 | 트리플-플래시 | 트리플-플래시 | |||||
| 6 | 펄스 패턴 | 펄스 패턴 | 펄스 패턴 | 펄스 패턴 | |||||
| 7 | 회전 (60 rpm) | 회전 (60 rpm) | 회전 (60 rpm) | 회전 (60 rpm) | |||||
| 8 | 회전 (120 rpm) | 회전 (120 rpm) | 회전 (120 rpm) | 회전 (120 rpm) | |||||
| 9 | 회전 (180 rpm) | 회전 (180 rpm) | 회전 (180 rpm) | 회전 (180 rpm) | |||||
