다기능 회전등
SF08/SF10
고효율 LED 다기능 경광등 SF08/SF10 – 모터 없는 회전 시뮬레이션 방식, 22가지 사용자 지정 가능한 점등 패턴, 산업용 신호 표시를 위한 고급 프레넬 렌즈 탑재.
참고: 옵션 고무 개스킷을 사용하면 IP23 모델의 방수 등급을 높일 수 있습니다.
- 접점제어
- Φ80
- Φ100
- 표시등
- 회전
- 플래시
- 펄스
- 알람
- 86dB(SF08)
- 88dB(SF10)
- 실내
- 실외
- IP23
- IP65(마운트러버 사용 시)
- IP66
- 적색
- 황색
- 녹색
- 청색
제품 특징

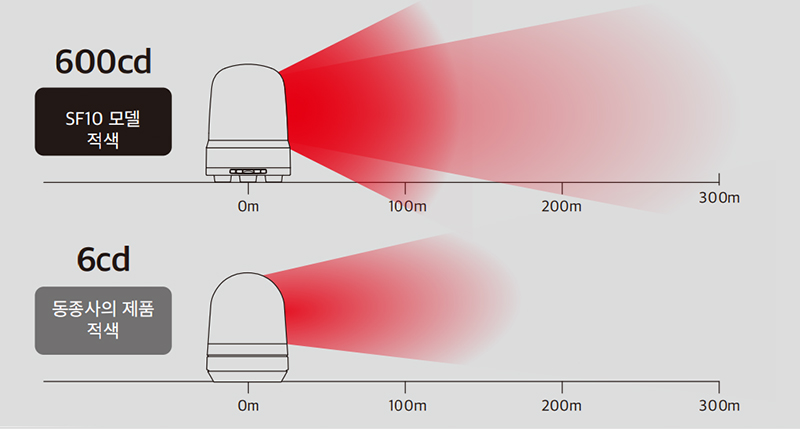

높은 효율성
모터리스 및 유지 보수가 필요 없는 설계를 통해 회전, 점멸, 트리플 플래시 시뮬레이션 등의 LED 애니메이션을 제공합니다.
모터리스 및 유지 보수가 필요 없는 설계를 통해 회전, 점멸, 트리플 플래시 시뮬레이션 등의 LED 애니메이션을 제공합니다.

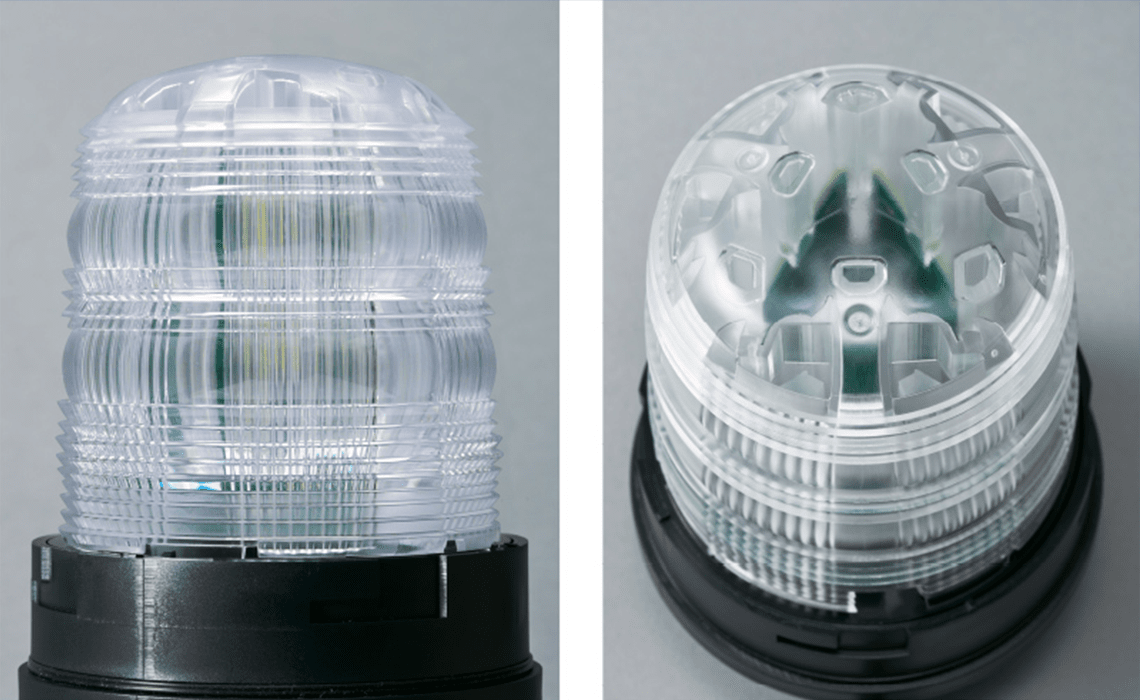

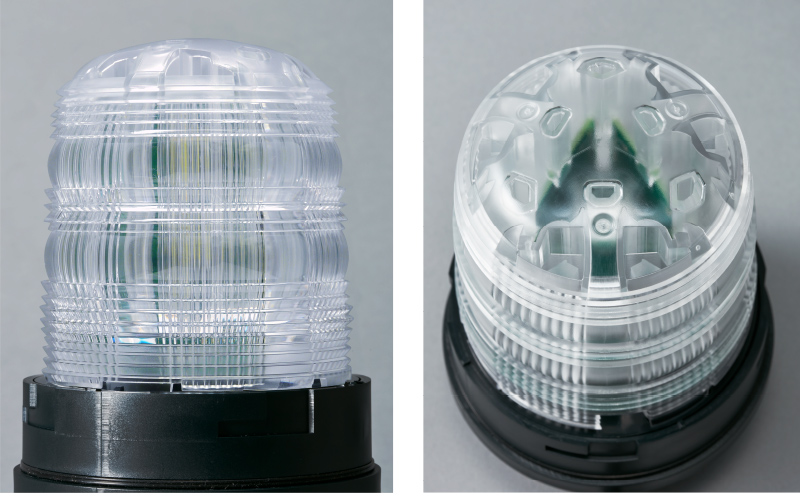

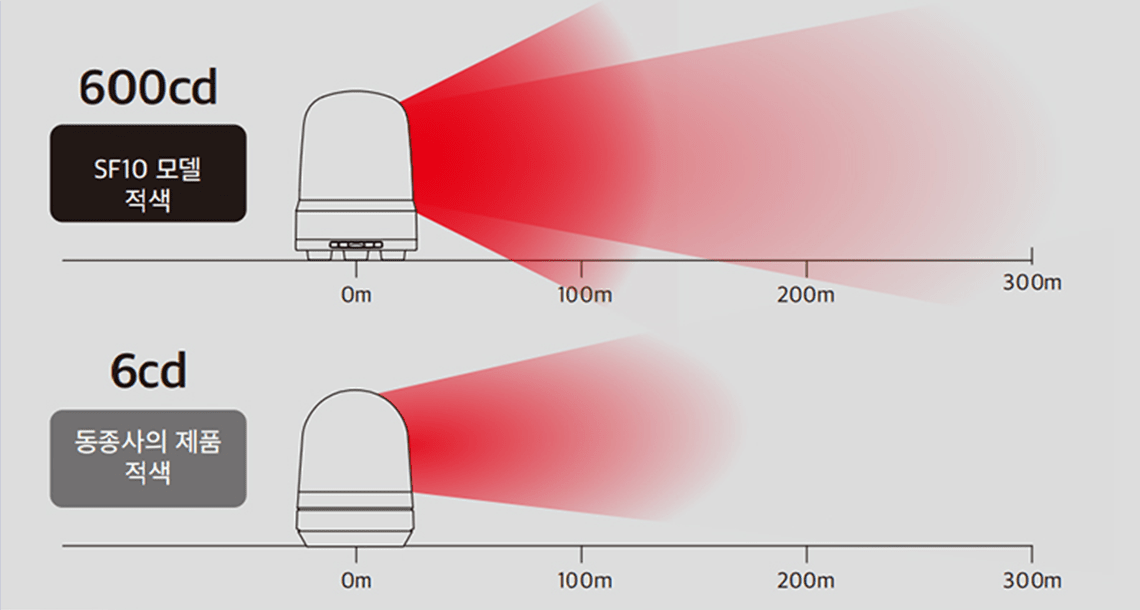

SF 제품은 PATLITE가 새로 개발한 멀티-프레넬 렌즈를 사용하여 설계되었습니다. 얇은 고강도 렌즈는 일반 렌즈보다 우수한 고효율 조명 집광 및 확산 기능을 제공합니다.
SF 제품은 PATLITE가 새로 개발한 멀티-프레넬 렌즈를 사용하여 설계되었습니다. 얇은 고강도 렌즈는 일반 렌즈보다 우수한 고효율 조명 집광 및 확산 기능을 제공합니다.

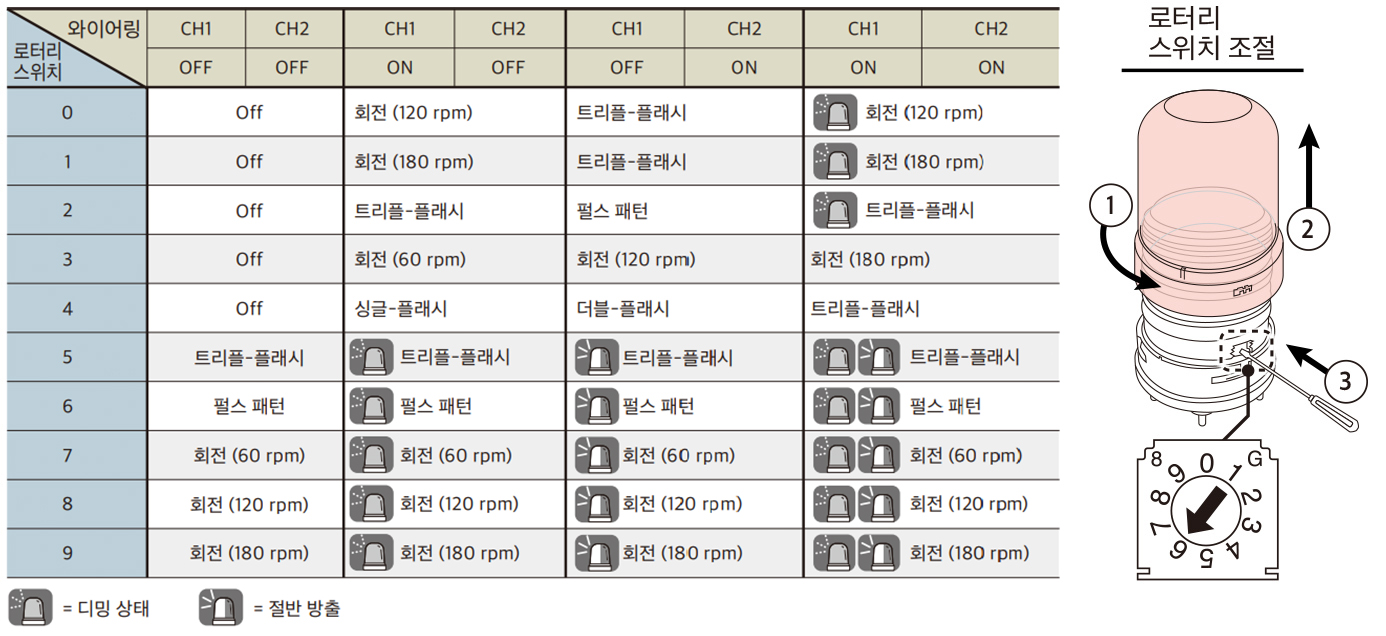

다양한 조명 패턴 선택

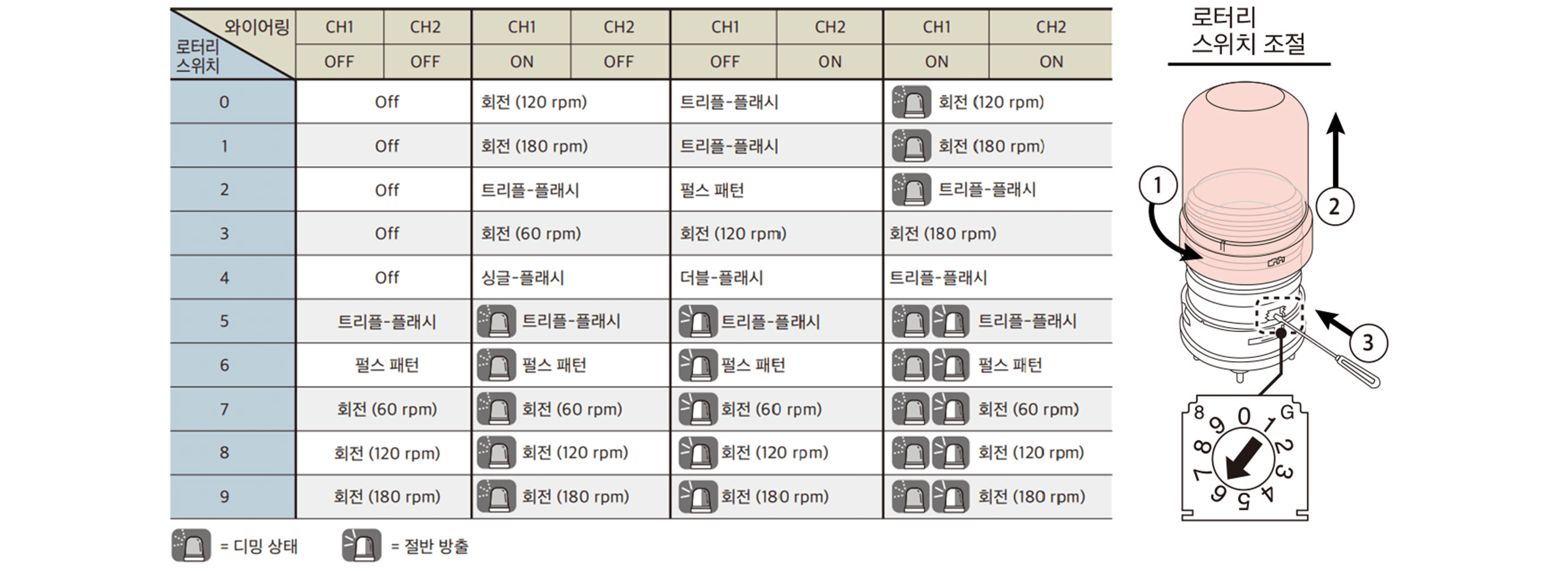

본체의 로터리 스위치와 배선 (CH1, CH2)을 통해 22개의 조명 패턴을 손쉽게 선택하여 작업장의 다양한 상태를 나타냅니다.
[ 사용 사례 ]
- 야간 저조도 조절
- 비상도에 맞게 점멸 속도 조절
- 위험도에 맞게 회전 속도 조절
»[비디오] SF 시리즈의 22가지 조명 패턴을 보려면 여기를 클릭하세요.
활용 사례

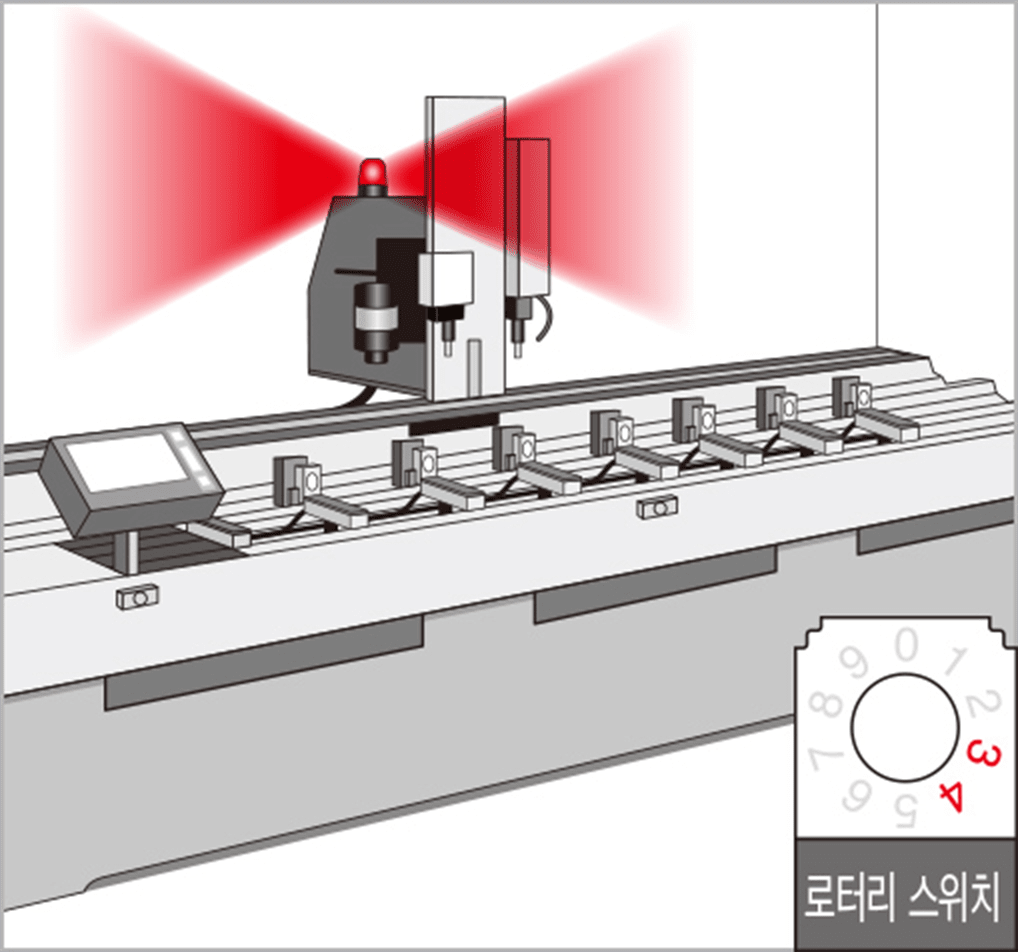

충전 장비에 장착된 SK 제품이 다양한 회전과 점멸 설정을 통하여 다양한 작동 상태를 표시합니다. 22개 조명 패턴 중 하나를 사용하여 명확한 비주얼 신호을 제공합니다.

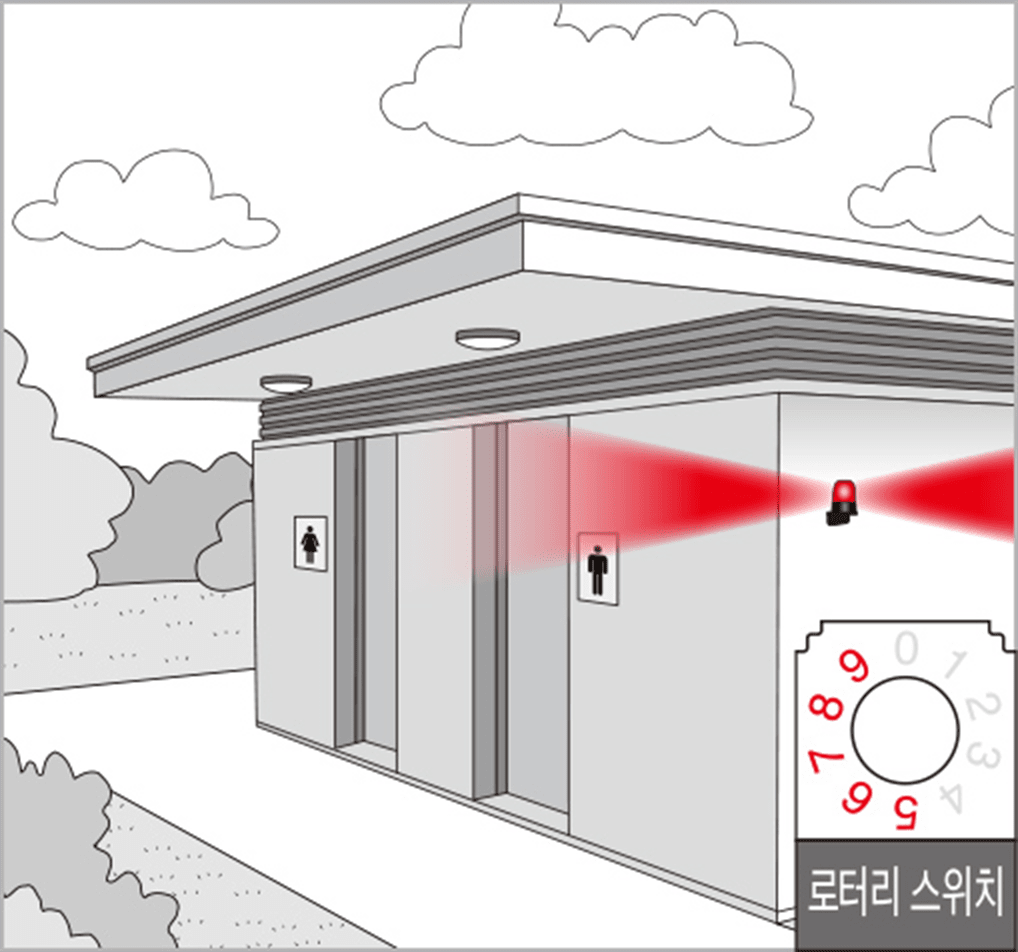

SF 제품에 전원을 공급하면 비주얼 신호가 즉시 작동을 시작합니다. 제품 작동 시작을 위한 별도 장치는 필요하지 않습니다.

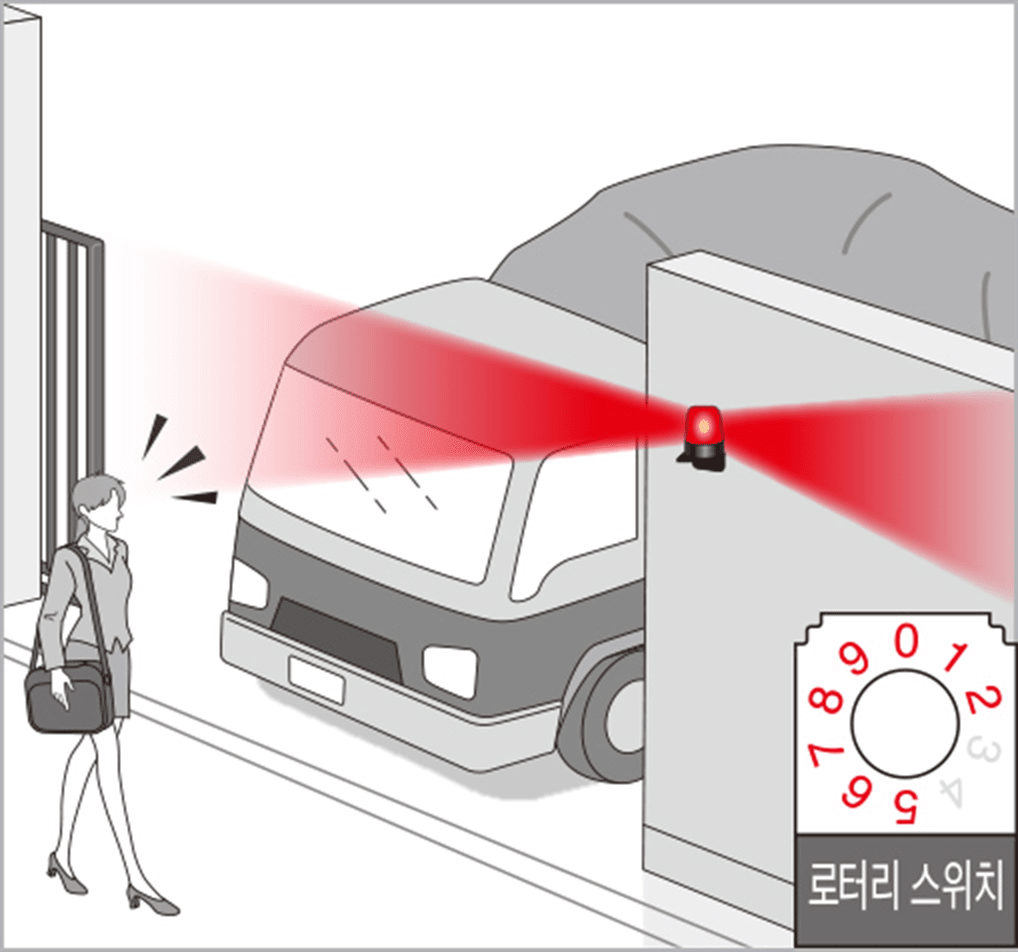

출출입구에 장착된 SK 제품으로 보행자에게 대형 운반 차량이 나오고 있음을 알릴수 있습니다. 타이머 스위치를 사용하여 어두운 시간대에 운전자의 눈부심을 방지하는 조명 디밍 기능을 제공합니다.
충전 장비에 장착된 SK 제품이 다양한 회전과 점멸 설정을 통하여 다양한 작동 상태를 표시합니다. 22개 조명 패턴 중 하나를 사용하여 명확한 비주얼 신호을 제공합니다.
SF 제품에 전원을 공급하면 비주얼 신호가 즉시 작동을 시작합니다. 제품 작동 시작을 위한 별도 장치는 필요하지 않습니다.
출출입구에 장착된 SK 제품으로 보행자에게 대형 운반 차량이 나오고 있음을 알릴수 있습니다. 타이머 스위치를 사용하여 어두운 시간대에 운전자의 눈부심을 방지하는 조명 디밍 기능을 제공합니다.
음향/음성 샘플

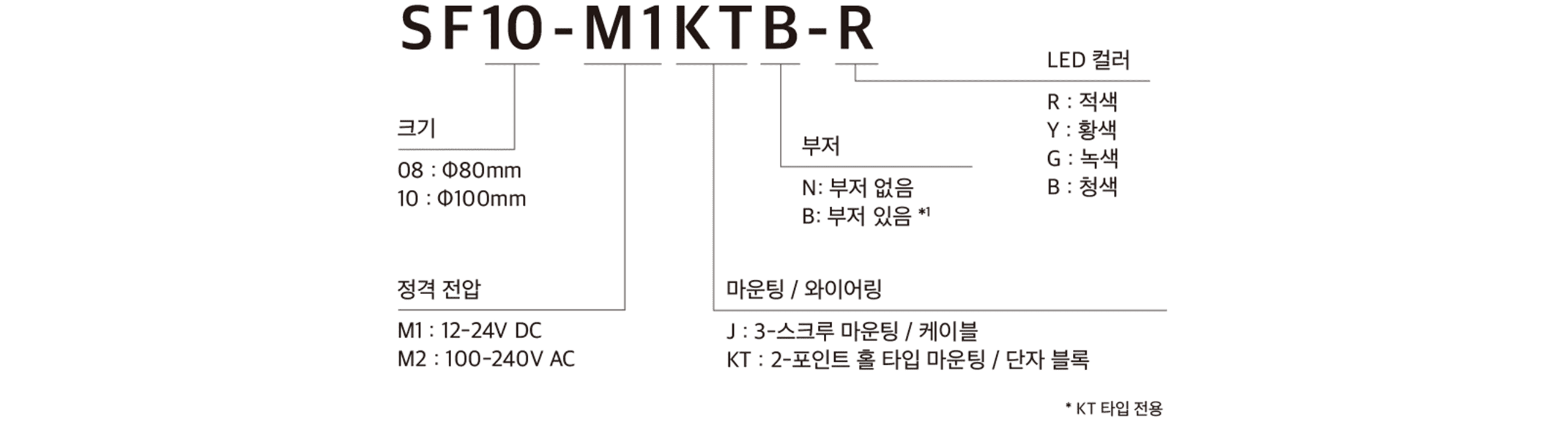

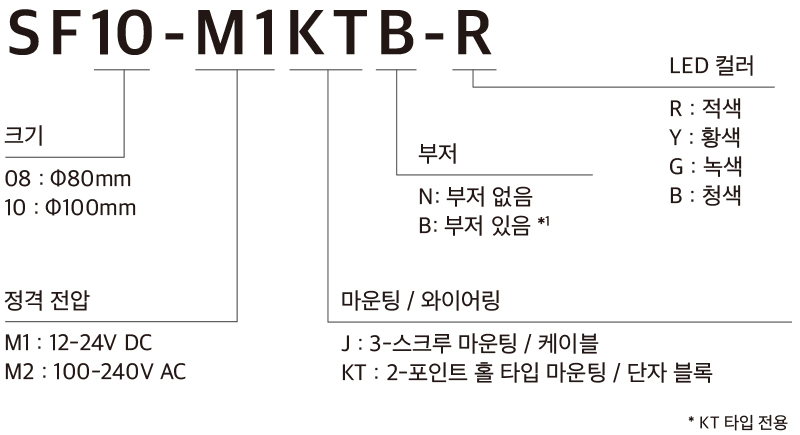

모델 코드
모델 코드
제품 목록
| 모델 번호 | 크기 (mm) | 정격 전압 | 배선 및 설치 방식 | 부저 | 발광 색상 |
|---|---|---|---|---|---|
| SF08-M1JN-R/Y/G/B | φ80 | DC 12 - 24V | 케이블, 3점 볼트 설치 | - | 적색 / 황색 / 녹색 / 청색 |
| SF08-M1KTN-R/Y/G/B | φ80 | DC 12 - 24V | 푸쉬인 단자대, 2점 구멍 설치 | - | |
| SF08-M1KTB-R/Y/G/B | φ80 | DC 12 - 24V | 푸쉬인 단자대, 2점 구멍 설치 | ✔ | |
| SF08-M2JN-R/Y/G/B | φ80 | AC 100 - 240V | 케이블, 3점 볼트 설치 | - | |
| SF08-M2KTN-R/Y/G/B | φ80 | AC 100 - 240V | 푸쉬인 단자대, 2점 구멍 설치 | - | |
| SF08-M2KTB-R/Y/G/B | φ80 | AC 100 - 240V | 푸쉬인 단자대, 2점 구멍 설치 | ✔ | |
| SF10-M1JN-R/Y/G/B | φ100 | DC 12 - 24V | 케이블, 3점 볼트 설치 | - | |
| SF10-M1KTN-R/Y/G/B | φ100 | DC 12 - 24V | 푸쉬인 단자대, 2점 구멍 설치 | - | |
| SF10-M1KTB-R/Y/G/B | φ100 | DC 12 - 24V | 푸쉬인 단자대, 2점 구멍 설치 | ✔ | |
| SF10-M2JN-R/Y/G/B | φ100 | AC 100 - 240V | 케이블, 3점 볼트 설치 | - | |
| SF10-M2KTN-R/Y/G/B | φ100 | AC 100 - 240V | 푸쉬인 단자대, 2점 구멍 설치 | - | |
| SF10-M2KTB-R/Y/G/B | φ100 | AC 100 - 240V | 푸쉬인 단자대, 2점 구멍 설치 | ✔ |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Installation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
-
3D CAD［STEP］
SF08［dxf］수리 부품
SF08
SF08
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|

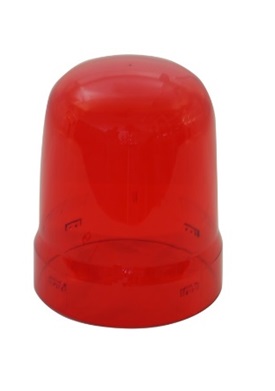

GA0000029-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
GA0000030-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
GA0000031-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
GA0000032-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
GA0000794-F1 | 1 | ||||
|

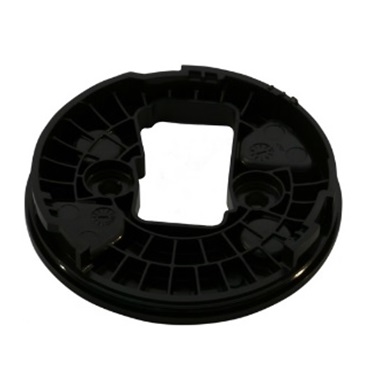

GA0000512-F1 | 1 |
방수 링 와 방수 시트 포함 |
|||
|

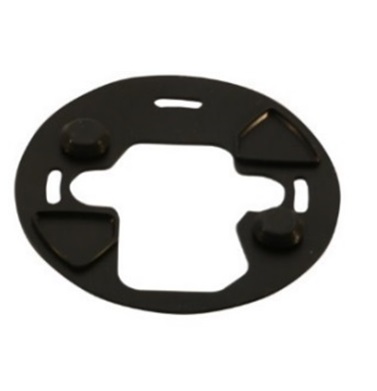

GA0000498-F1 | 1 |
SF10
SF10
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
|
GA0000033-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
|

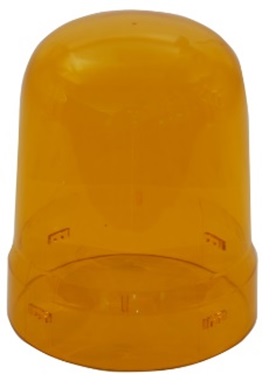

GA0000034-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
|

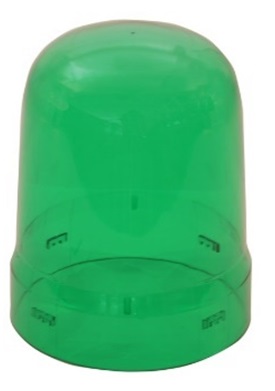

GA0000035-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
|

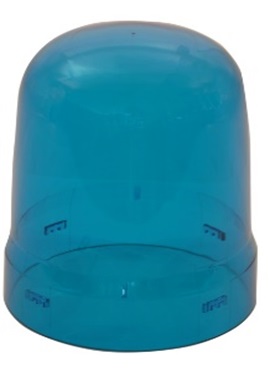

GA0000036-F1 | 1 |
LED 색상에 맞는 글로브를 선택해 주세요. |
|||
|
|

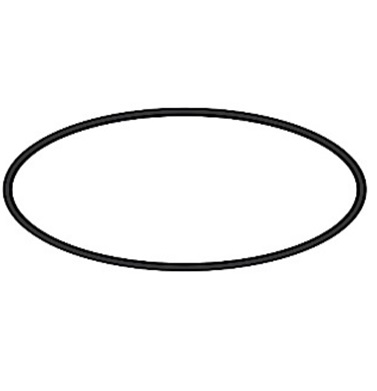

GA0000795-F1 | 1 | ||||
|

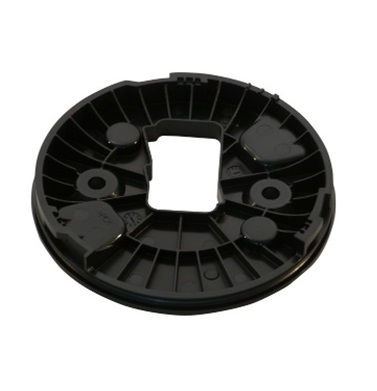

GA0000513-F1 | 1 |
방수 링 와 방수 시트 포함 |
|||
|

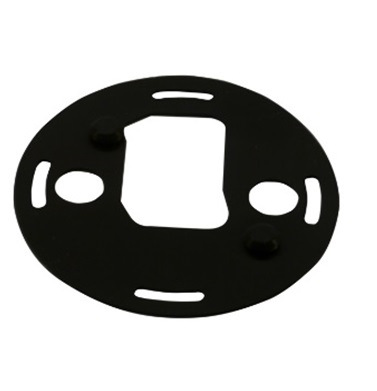

GA0000499-F1 | 1 |
