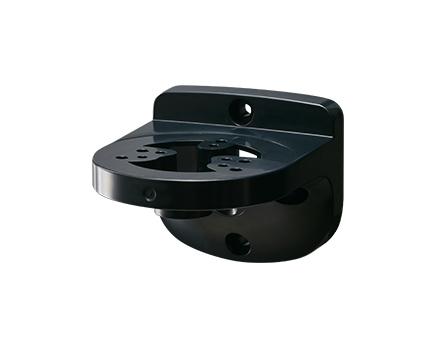

벽면 장착 브래킷 (Φ80mm / Φ100mm용)
SZK-101
SZK-101 벽면 장착 브래킷은 안전한 실내 설치를 위해 설계되었으며, 2점 또는 3점 구성의 유연한 장착 옵션을 제공합니다. SF08, SF10, SL08, SL10, SKS 및 SKH 시리즈와 호환되며, M4 또는 M5 나사를 지원하고 권장 토크는 0.7 Nm 및 1.4 Nm입니다. 방수용 케이블 글랜드 호환성과 견고한 폴리카보네이트 구조를 특징으로 합니다.
- 옵션
- 똑바로만
- IP65(제품 및 고무 개스킷 포함)
- IP23(제품과 함께, KT형은 적용 불가)
제품 특징
사양
| 치수 | - 장착 구멍 지름: 5mm / 6mm - 장착 브래킷 두께: 1mm - 길이: 104mm - 너비: 75mm - 높이: 91.5mm |
| 본체 재질 | - 재질: PC (폴리카보네이트) - 방수 시트: CR (클로로프렌 고무) |
| 설치 장소 | - 실내 전용 |
| 장착 옵션 | - 2-포인트 구멍 타입 - 3-스크류 장착 타입 (고무 장착 필요) |
| 권장 스크류 | - M4 × 20mm (0.7 Nm 토크) - M5 × 20mm (1.4 Nm 토크) |
| 호환 모델 | - SKS, SKH (3-스크류 타입) - SL08, SL10 - SF08, SF10 |
| 방수 | - 케이블 글랜드 호환 (M16 사이즈) - 선택적 고무 개스킷 (SZW-102 / SZW-103) |
| 호환성 제한 | - AC 플러그와 호환되지 않음 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Web Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
사용 설명서
2D CAD / 3D CAD
2D_CAD［dxf］제품 사양
