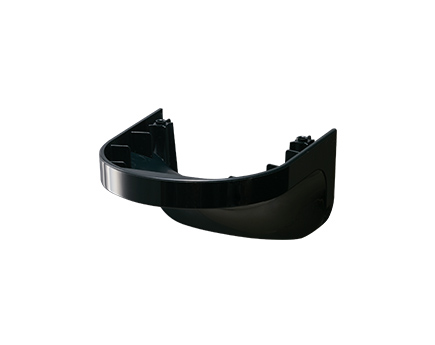

벽걸이 브라켓 커버
SZK-104
SZK-104 벽걸이 브라켓 커버는 직립 실내 설치를 위해 설계되었으며, SZK-102 벽걸이 브라켓과 함께 사용할 때 IP23 보호를 제공합니다. 내구성 있는 PC 소재로 제작되어 SUS 헤드 탭 스크류(4×12mm, 0.7 Nm 토크)를 사용하여 안전한 커버리지를 보장합니다. 이 커버는 환경 요소로부터 향상된 보호가 필요한 모델의 신뢰할 수 있는 장착을 지원합니다.
- 옵션
- 똑바로만
- IP23 (제품과 함께 + SZK-102)
제품 특징
사양
| 크기 | - 길이: 157mm - 너비: 126mm - 높이: 64mm |
| 본체 재질 | - 월 마운트 브래킷 커버: PC (폴리카보네이트) - 나사: SUS (스테인리스 스틸) |
| 무게 | - 0.06 kg (액세서리 제외) |
| 설치 위치 | - 실내용 전용 |
| 설치 옵션 | - SZK-102 월 마운트 브래킷과 호환 |
| 권장 나사 | - 4×12mm (0.7 Nm 토크) - 5×16mm (1.4 Nm 토크) |
| 보호 등급 | - IP23 (SZK-102 월 마운트 브래킷과 함께 사용할 경우) |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Web Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
사용 설명서
2D CAD / 3D CAD
2D_CAD［dxf］제품 사양
