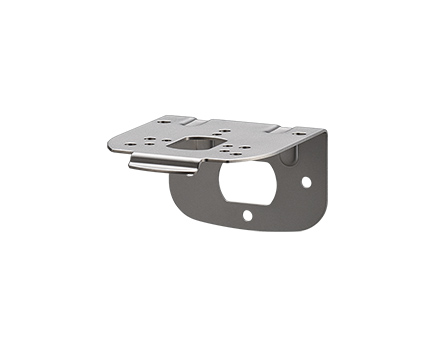

벽면 장착 브래킷 (Φ80mm / Φ100mm용)
SZK-102
SZK-102 벽면 장착 브래킷은 실내에서 다용도로 설치할 수 있도록 설계되었으며, 2점 또는 3점 나사 고정 옵션을 제공합니다. SF08, SF10, SL08, SL10, SKS, SKH 시리즈 등 다양한 모델을 지원합니다. SZW-102/103 고무 개스킷과 함께 사용할 경우 IP23 보호 등급을 제공하며, 내구성 있는 SUS 소재로 제작되어 직립 설치에 안전한 고정을 보장합니다. 권장 토크 설정은 M4 나사의 경우 0.7Nm, M5 나사의 경우 1.4Nm입니다.
- 옵션
- 똑바로만
- IP23 (제품과 함께)
제품 특징
사양
| 치수 | - 길이: 174.5mm - 너비: 98mm - 높이: 103.5mm |
| 본체 재질 | - SUS (스테인리스 스틸) |
| 질량 | - 0.19 kg |
| 설치 위치 | - 실내 전용 |
| 설치 옵션 | - 2점 구멍형 - 3나사 고정형 |
| 권장 나사 | - M4 × 20mm (0.7 Nm 토크) - M5 × 20mm (1.4 Nm 토크) |
| 보호 등급 | - IP23 (고무 가스켓 SZW-102/SZW-103 사용 시) |
| 호환 모델 | - SKS, SKH - SL08, SL10 - SF08, SF10 |
| 특별 지침 | - 설치할 제품의 정격 전압이 100V AC를 초과할 경우, 벽면 브래킷 커버 (SZK-104)를 사용하세요. |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Web Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
사용 설명서
2D CAD / 3D CAD
2D_CAD［dxf］제품 사양
