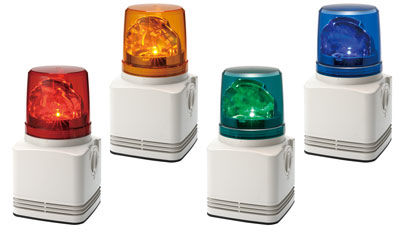

MP3 음성 재생 기능이 내장된 회전형 시각·청각 경보기
RFV
MP3 음성 재생 기능을 탑재한 LED 회전 경보기로, 최대 95dB(1m 기준)의 고출력 경고음을 제공하며, NPN 오픈 컬렉터 입력을 지원해 PLC 등과의 직접 구동이 가능합니다. 음성과 회전등의 동시 작동 또는 개별 작동이 가능하며, 약 15dB의 감음 기능, SD 카드 기반 메시지 변경, 설치 시 유용한 테스트 스위치 등을 갖춰 다양한 산업 현장에 적합합니다.
- 접점제어
- Φ100
- 회전
- 하이브리드 제품
- 음성합성
- 95dB이상
- 실내
- 실외
- IP54
- 적색
- 황색
- 녹색
- 청색
제품 특징
- SD 카드(별매)를 이용해 현장에서 직접 프로그래밍이 가능합니다.
최대 64초(64kbit/s)의 음성 데이터를 비트 입력(4채널) 또는 바이너리 입력(15채널) 방식으로 재생할 수 있습니다. - 음압은 0~95dB (1m 거리 기준)까지 조절 가능하여 다양한 환경에 대응합니다.
- 4.5G 등급의 내진 설계로 진동이 많은 산업 환경에서도 안정적으로 작동합니다.
- CE, RoHS 인증, IP54 보호등급
- 특징
1. 5년 이상 사용 가능한 장수명의 LED 채택으로 유지보수 부담을 경감합니다.
2. 특수 광학 리플렉터 채용으로 우수한 시인성을 제공합니다.
3. 고정밀 기어 구동 메커니즘 적용으로 장기간 미작동 후에도 안정적인 기동이 가능합니다.
4. 강력한 록킹 구조의 돔은 고진동 환경에서도 견고하게 유지됩니다.
사양
| 크기 | 100mm |
|---|---|
| 정격 전압 | DC 24V AC 100V AC 220V |
| 음원 구성 | 최대 재생 시간 63.5초 : 비트 입력 4채널 / 바이너리 입력 15채널 * MPEG Layer-3 오디오 코딩 기술은 Fraunhofer IIS 및 Thomson Licensing의 라이선스를 기반으로 합니다. |
| 음압 | 최대 95dB (1m 기준), 볼륨 조절 가능 |
| 본체 색상 | 라이트 그레이 |
| 글로브 색상 | 적색 황색 녹색 청색 |
| 글로브 재질 | 폴리카보네이트 수지 |
| 보호등급 | IP54 |
| 옵션 부품 | RF-001 RF-002 SDV-2GP |
참조 구성

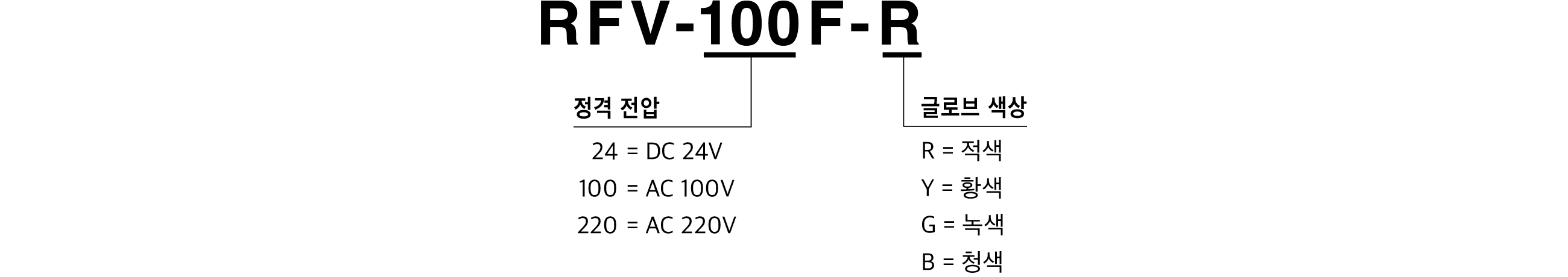

모델 코드
제품 목록
| 모델명 | 정격 전압 | 글로브 색상 |
|---|---|---|
| RFV-24F-R/Y/G/B | DC 24V | 적색 / 황색 / 녹색 / 청색 |
| RFV-100F-R/Y/G/B | AC 100V | 적색 / 황색 / 녹색 / 청색 |
| RFV-220F-R/Y/G/B | AC 220V | 적색 / 황색 / 녹색 / 청색 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Installation Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
2D CAD / 3D CAD
2D CAD [dxf]제품 사양
수리 부품
RFV
RFV
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|

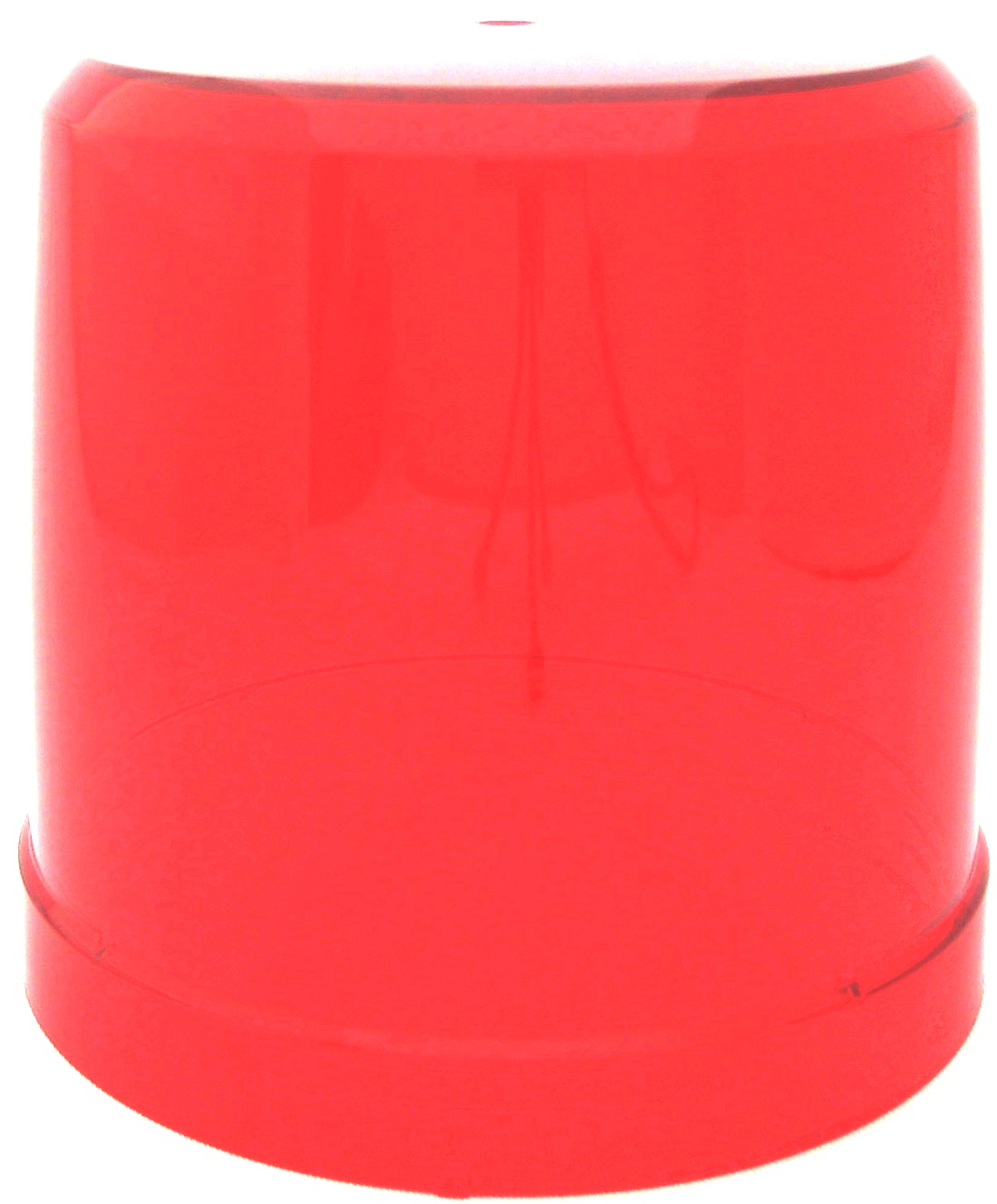

A31110064-1F1 | 1 | ||||
|

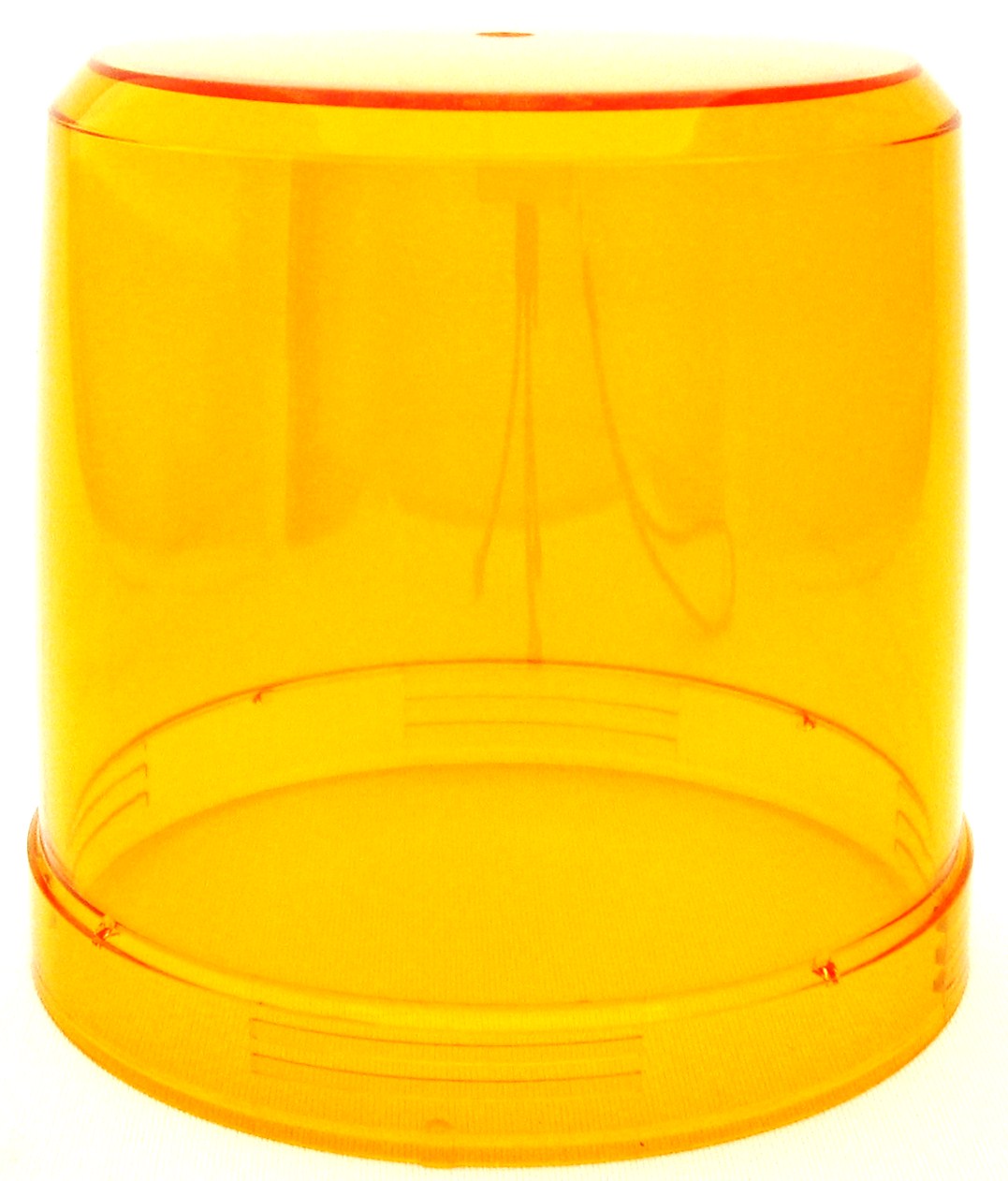

A31110064-2F1 | 1 | ||||
|

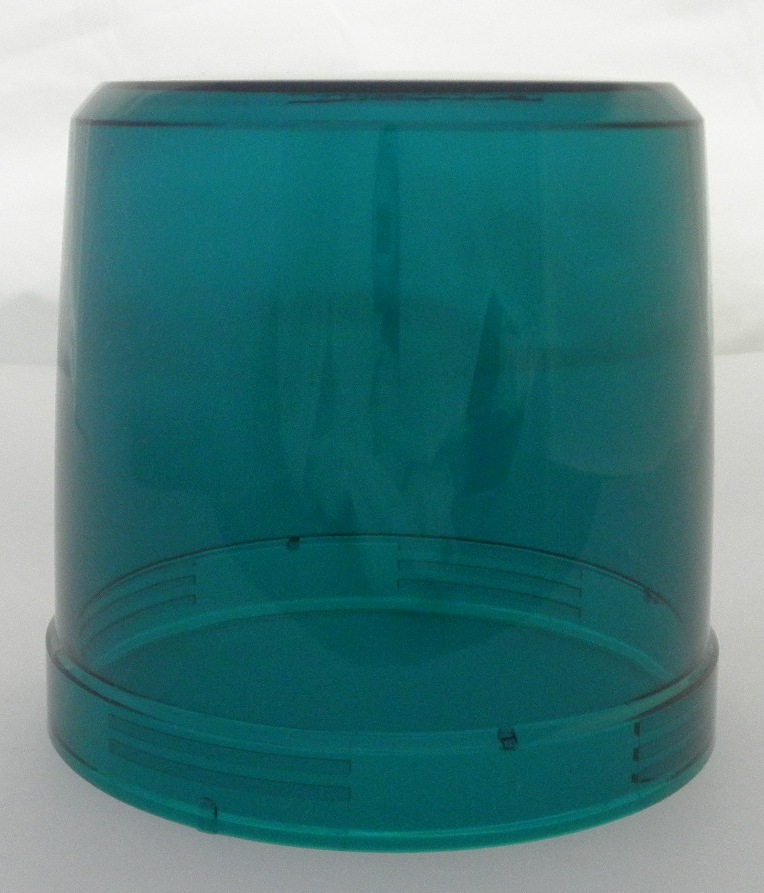

A31110064-3F1 | 1 | ||||
|

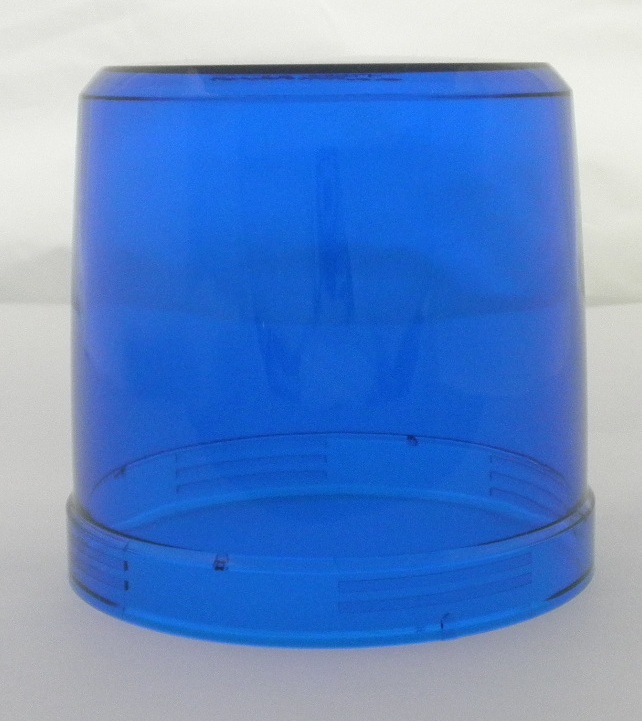

A31110064-4F1 | 1 | ||||
|

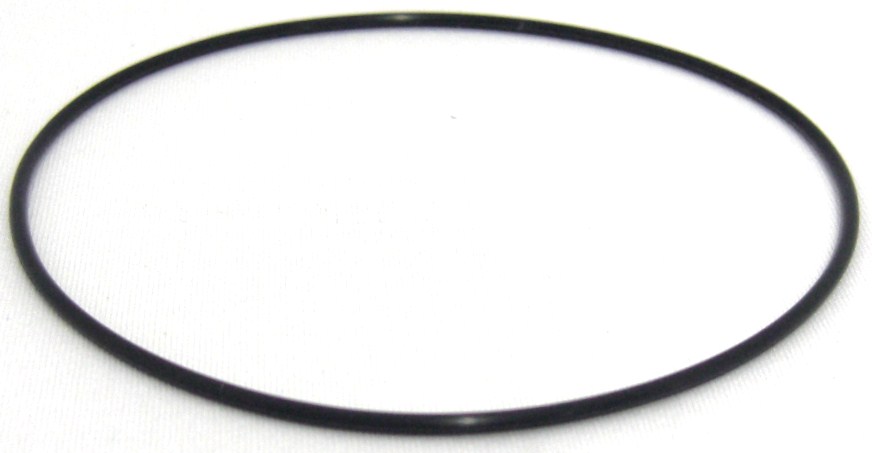

Z35721001-090F1 | 1 | ||||
|

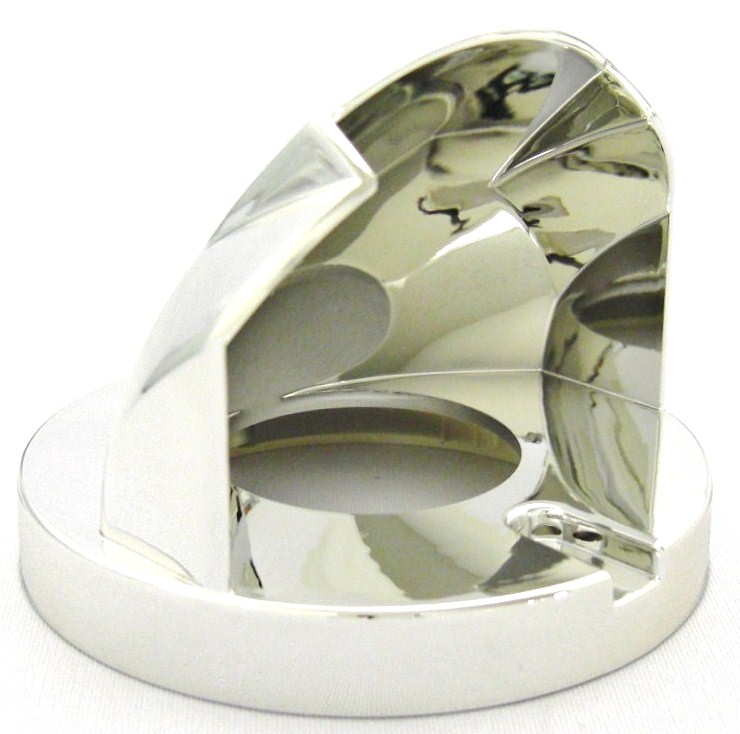

A41110015-F1 | 1 | ||||
|

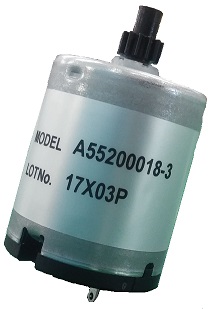

A55200018-3F1 | 1 | ||||
|
V21100084-F1 | 1 |
