Φ60mm 이더넷 프로그래머블 LED 신호 타워 (PoE 포함)
LA6-POE
PoE 지원으로 간편한 연결과 커스터마이징이 가능한 Φ60mm 이더넷 프로그래머블 LED 신호 타워 LA6-POE. 산업용 신호 솔루션에 적합합니다.
- Ethernet(RJ-45)
- 디지털IO
- 시그널 타워
- Φ60
- 점등
- 점멸
- 알람
- 85dB이상
- 실내
- IP54※고정식만해당
- 멀티컬러
제품 특징
- PoE(Power over Ethernet) 지원 이더넷 연결을 통해 단일 케이블 설치 가능
- 기존 인프라와 원활하게 작동하도록 Modbus TCP/IP 및 HTTP 프로토콜 지원
- 빠르고 쉬운 설정 및 구성을 위한 내장형 웹 인터페이스
- 오해의 소지가 없는 표시를 위해 21개의 프로그래밍 가능한 LED 색상 및 11개의 선택 가능한 경보 포함
- 마스터 LA6-POE에서 최대 8개의 원격 슬레이브 LA6-POE까지 시각적 및 청각적 상태를 복제하는 미러링 기능 제공
- 대안적 제어 방법으로 내장형 단자대 제공
모델 사양
| 치수 | - 직경 60mm |
| 작동 전압 | - DC24V - Power over Ethernet (PoE): DC 48V |
| 제어 | - 와이어 입력 (4개의 디지털 입력) - 네트워크 명령 - HTTP - Modbus TCP - 소켓 (PNS, PHN - 페트라이트 개발 프로토콜) |

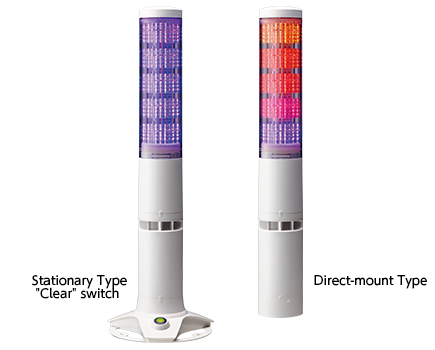

| 본체 스타일 | TN: 직접 장착 타입 SN: 고정 타입 |
| 본체 색상 | - 오프화이트 - 실버 (미국 전용) |
| 스택 가능 단 | - 5 단 |
| 단 색상 | 21개의 색상 |
| 청각 스타일 | - 사용 가능한 11개의 경보음 |
| 볼륨 | - 최대 85dB - 최대 85dB까지 조절 가능 |
| 규격 준수 | - EMC 지침 - RoHS 지침 - UL 508 - FCC - KC |
| 보호 등급 | - IP54 (IEC 60529) |
음향/음성 샘플

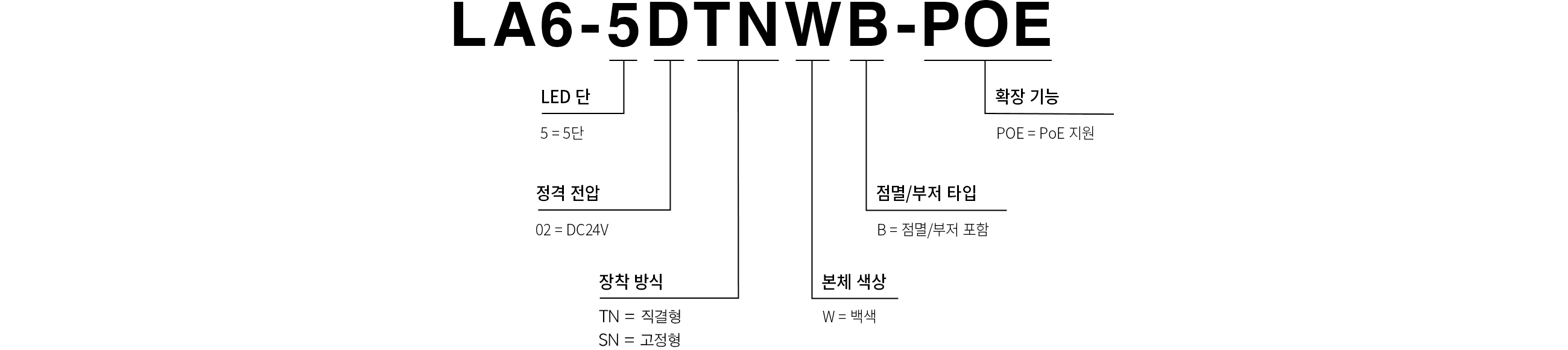

참고 모델 코드
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
간단 매뉴얼 (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
사용 설명서
2D CAD / 3D CAD
2D CAD (zip)수리 부품
LA6-5DTNWB-POE (직접 취부형)
LA6-5DTNWB-POE (직접 취부형)
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|

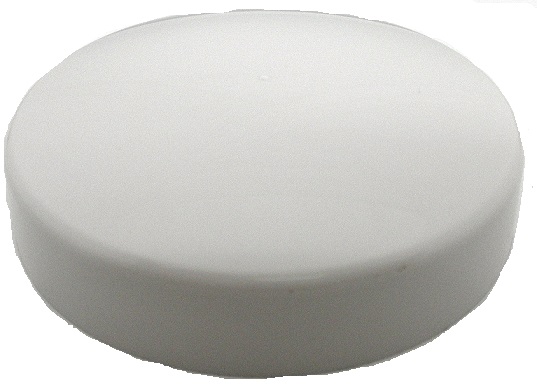

B31310001-7F1 | 1 | ||||
|

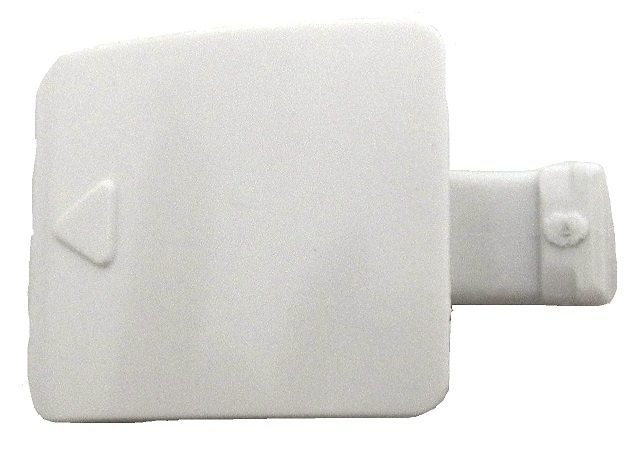

B22100071-7F1 | 1 | ||||
|

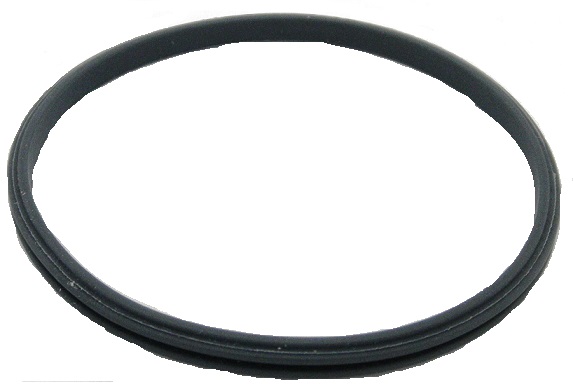

B25110042-F1 | 1 | ||||
|

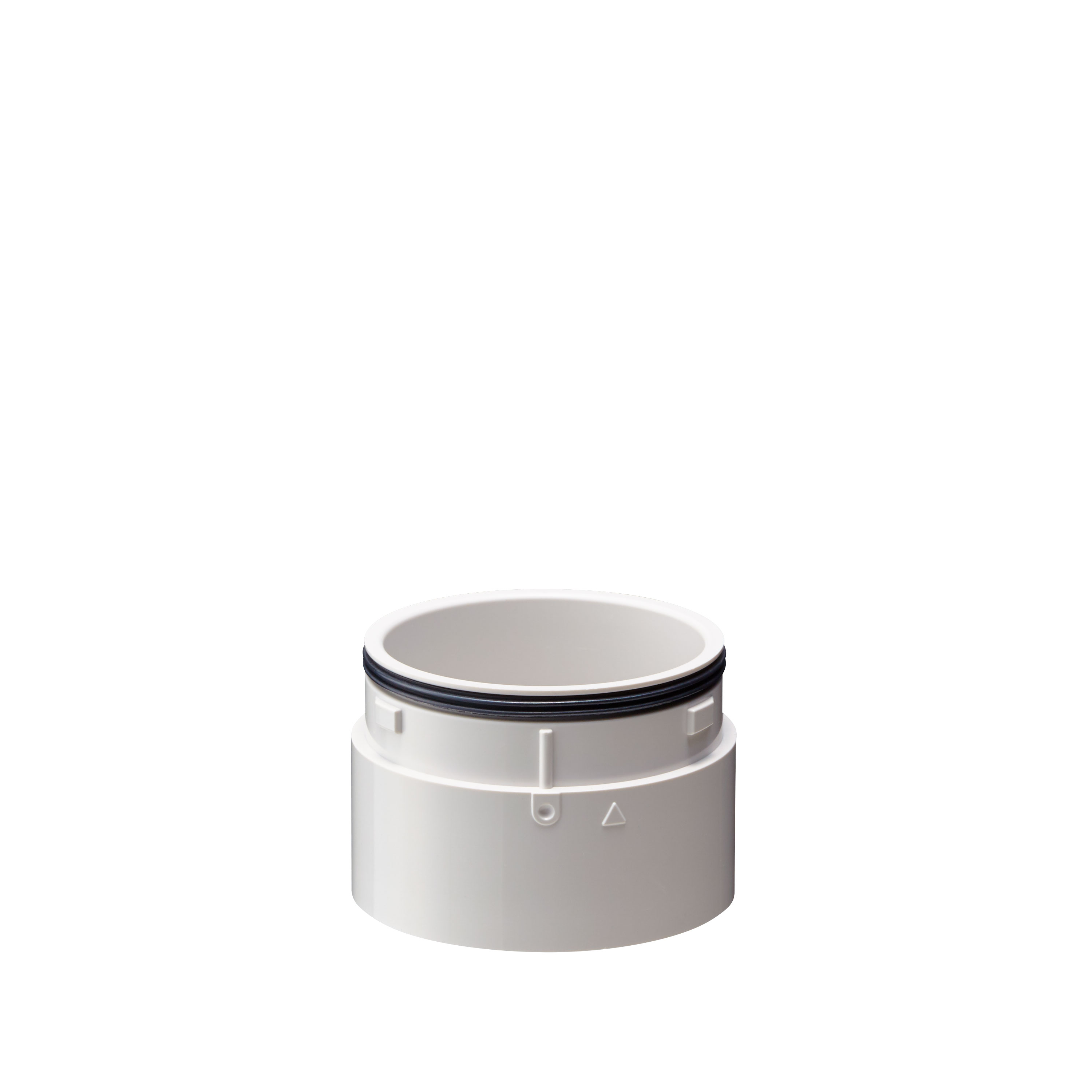

B22100082-F1 | 1 | ||||
|

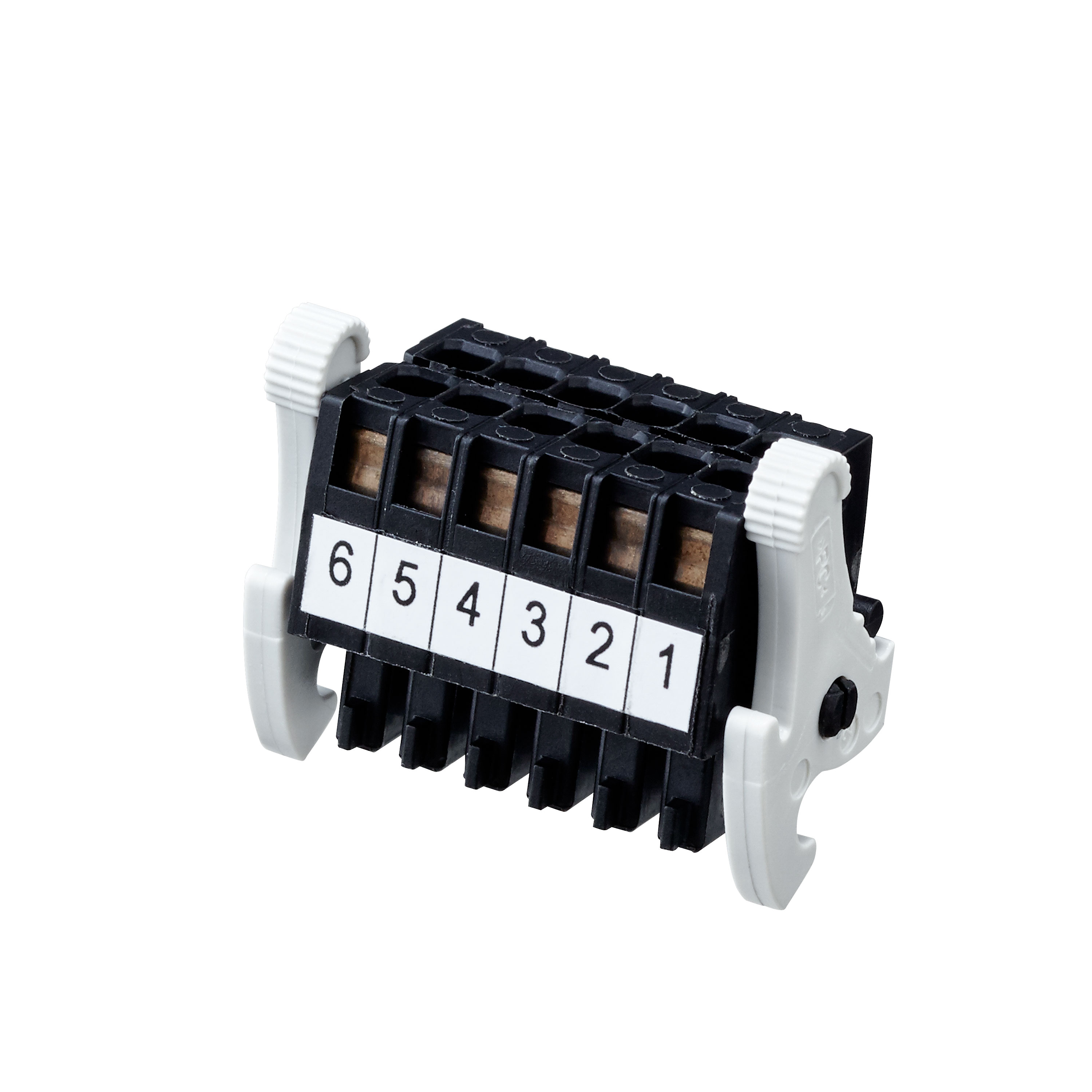

Z69544323-F1 | 1 |
LA6-5DSNWB-POE (스위치가 있는 고정형)
LA6-5DSNWB-POE (스위치가 있는 고정형)
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
|
B31310001-7F1 | 1 | ||||
|
|
B22100071-7F1 | 1 | ||||
|
|
B25110042-F1 | 1 | ||||
|

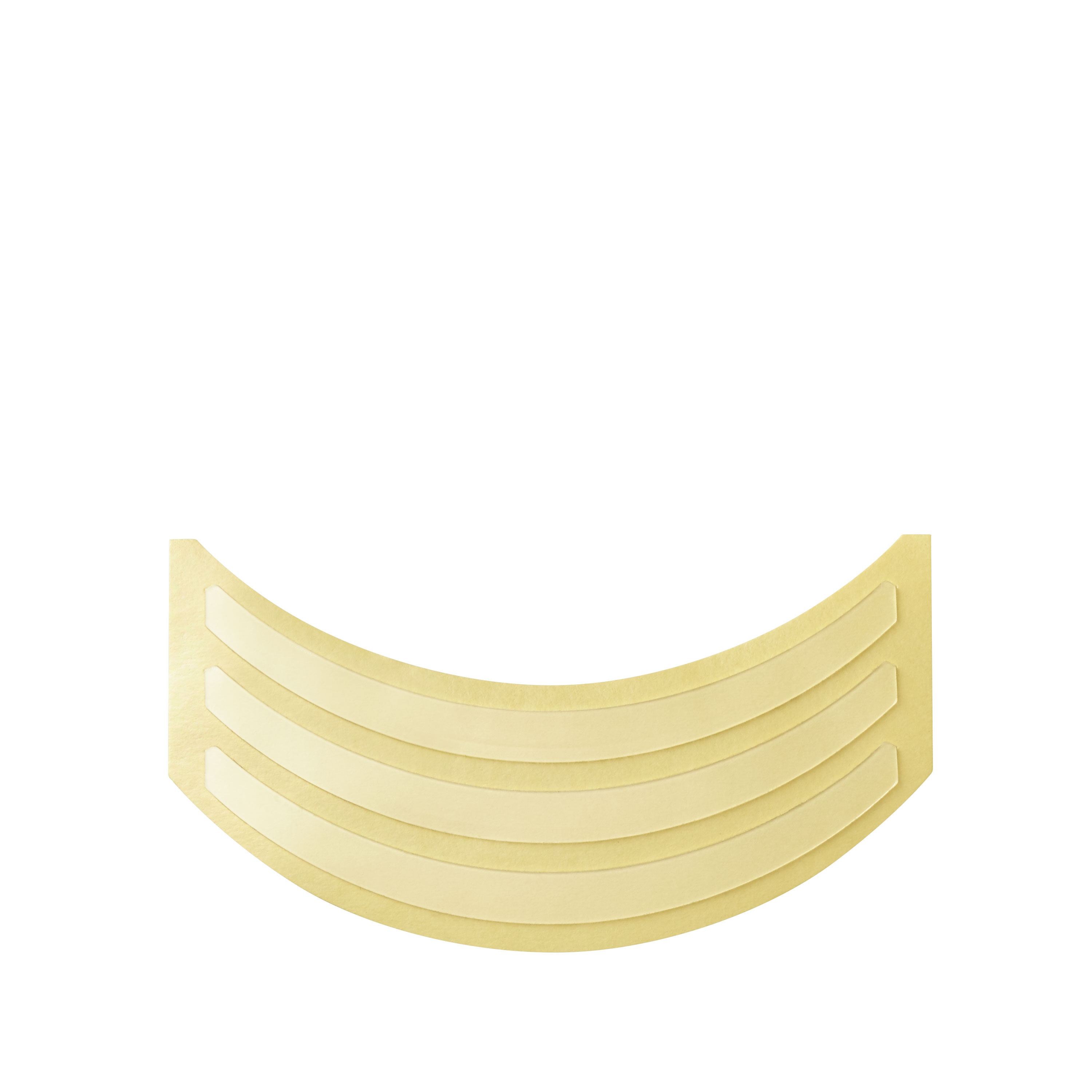

B25210060-F1 | 3 | ||||
|
|
Z69544323-F1 | 1 |
