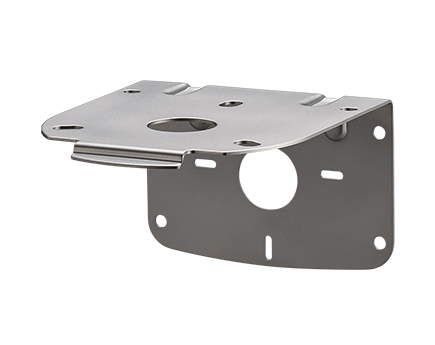

벽면 취부 브래킷 (규격 Φ150mm)
SZK-103
이 벽면 설치 브래킷은 호환 모델에 대한 강력한 지지를 제공하며, 직립 설치와 실내용 IP23 보호 등급을 특징으로 합니다. 내구성 있는 SUS 소재로 제작되어 안정적인 설치가 가능하며, 정확한 홀 위치로 간편한 배선 및 설치가 용이합니다.
- 옵션
- 똑바로만
- IP23(제품과함께)
제품 특징
사양
| 치수 | - 깊이: 174.5mm - 너비: 146mm - 높이: 98mm - 두께: 2.0mm - 설치 구멍 직경: 7mm |
| 본체 소재 | - SUS (스테인리스 스틸) |
| 중량 | - 0.51kg |
| 설치 위치 | - 실내 전용 |
| 보호 등급 | - IP23 (제품 부착 시에만) |
| 호환 모델 | - SL15-M□KTN - SL15-M□JN - SKP-M□J |
| 권장 나사 | - M6 (2.4 Nm 토크) |
| 설치 방향 | - 직립 |

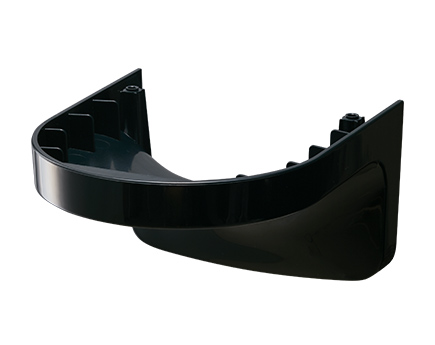

| 비고 | - RoHS 지침의 임계값을 초과하는 물질이 포함되지 않음 - 설치할 제품의 정격 전압이 100V AC를 초과하는 경우, 벽면 설치 브래킷 커버 (SZK-105) 사용 |
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
Web Manual (En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
사용 설명서
2D CAD / 3D CAD
2D_CAD［dxf］제품 사양
