혼합형 다층 경광등 (Horn형 신호타워)
LKEH-FA/C/D/E
105dB의 고출력 전자음 경보 기능을 탑재한 LED 다층 신호등. 대형 장비나 높은 설치 위치에서도 명확한 시인성을 제공하며, 충격 및 고온에 강한 폴리카보네이트 글로브를 채택. 먼지가 쌓이지 않도록 설계된 글로브 유닛, 음량 조절 및 SD 카드로 음원 그룹 변경 가능. NPN 오픈 컬렉터 입력 지원, 24V 모델은 CE 인증 획득. IP53 보호등급으로 습기와 먼지가 많은 산업 환경에 적합.
- 접점제어
- 시그널 타워
- Φ100
- 점등
- 점멸
- 하이브리드 제품
- 알람
- 멜로디
- 105dB
- 실내
- IP53
- 적색
- 황색
- 녹색
- 청색
- 백색
제품 특징
제품 특징

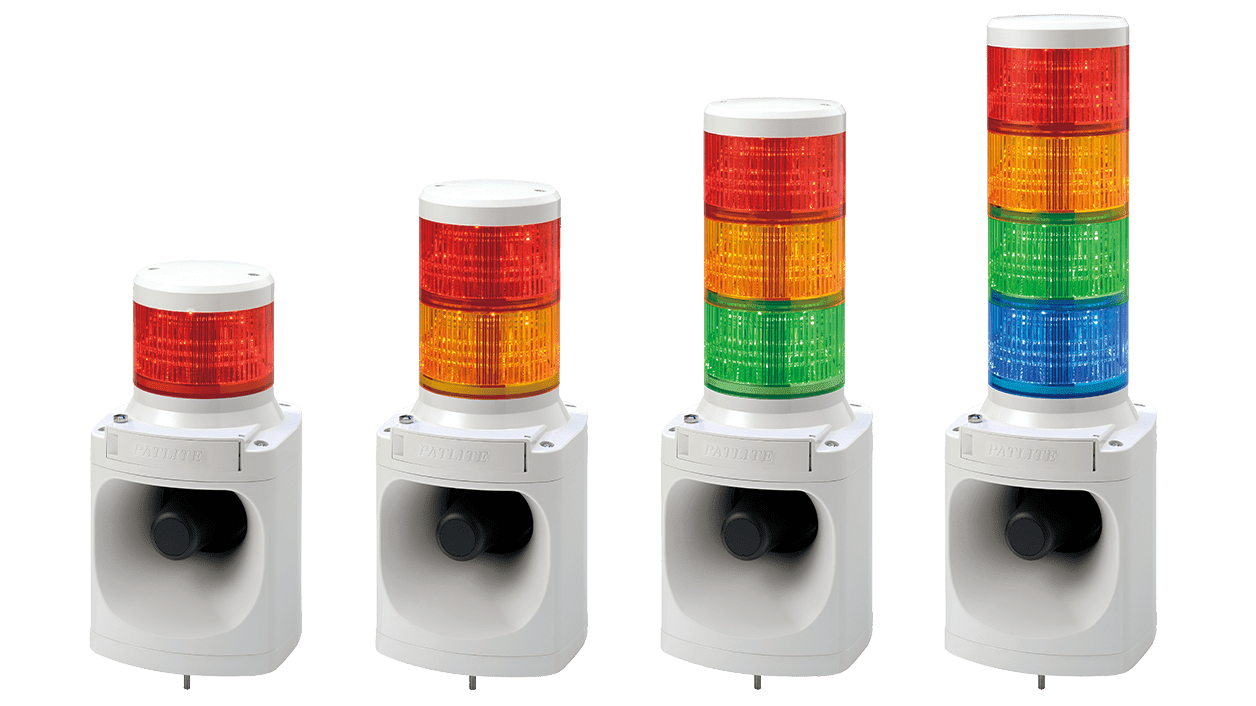

LKEH 시리즈는 고출력 전자음과 LED 표시를 결합한 대형 시그널 타워입니다.
- 고휘도 LED와 Φ100mm 렌즈로 장거리 시인성이 우수합니다.
- 2G 진동 대응 구조로 진동 환경에서도 안정적인 작동을 보장합니다.
- LED 표시와 전자음을 공통선 하나로 간편하게 제어할 수 있습니다.
- CE, RoHS 및 IP53 인증 취득 (UL, c-UL 인증 여부는 모델에 따라 상이함)
- SD 카드를 이용한 현장 설정 가능 (별매)
- 음량 조절 가능: 0~105dB (1m 거리 기준), 다양한 설치 환경에 대응
- 평면 렌즈 구조로 이물 부착 방지 및 내구성 향상
참고: PATLITE Corporation은 일본 외 국가에서 LKEH-FA, FC, FD 모델에 내장된 일부 저작권 음악/음성 사용에 대한 라이선스를 확보하지 않았습니다.
자세한 내용은 한국페트라이트로 문의해 주시기 바랍니다.
사양
| 외형 치수 | - Φ100mm |
| 정격 전압 | - DC 24V - AC 100V - AC 220V |
| 음원 구성 | - 32가지 음원 재생 가능 (별도 음색 리스트 참조) - 8개 사운드 그룹으로 구성 - 각 그룹은 4개의 사전 설정 음원 포함 |
| 음압 레벨 | - 최대 105dB (1m), 음량 조절 가능 |
| 본체 사양 | - 사전 배선 및 조립된 모듈식 구조, 교체 및 적층 가능 |
| 본체 색상 | - 라이트 그레이 |
| 렌즈 색상 | - 적색 - 황색 - 녹색 - 청색 - 백색 |
| 렌즈 재질 | - 폴리카보네이트 수지 |
| 보호 등급 | - IP53 |
| 옵션 품목 | - SDV-2GP (SD 카드 라이터) |
음향/음성 샘플

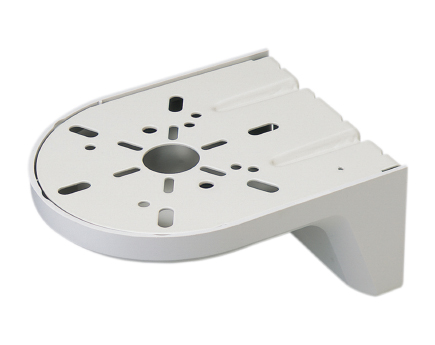

참조 구성

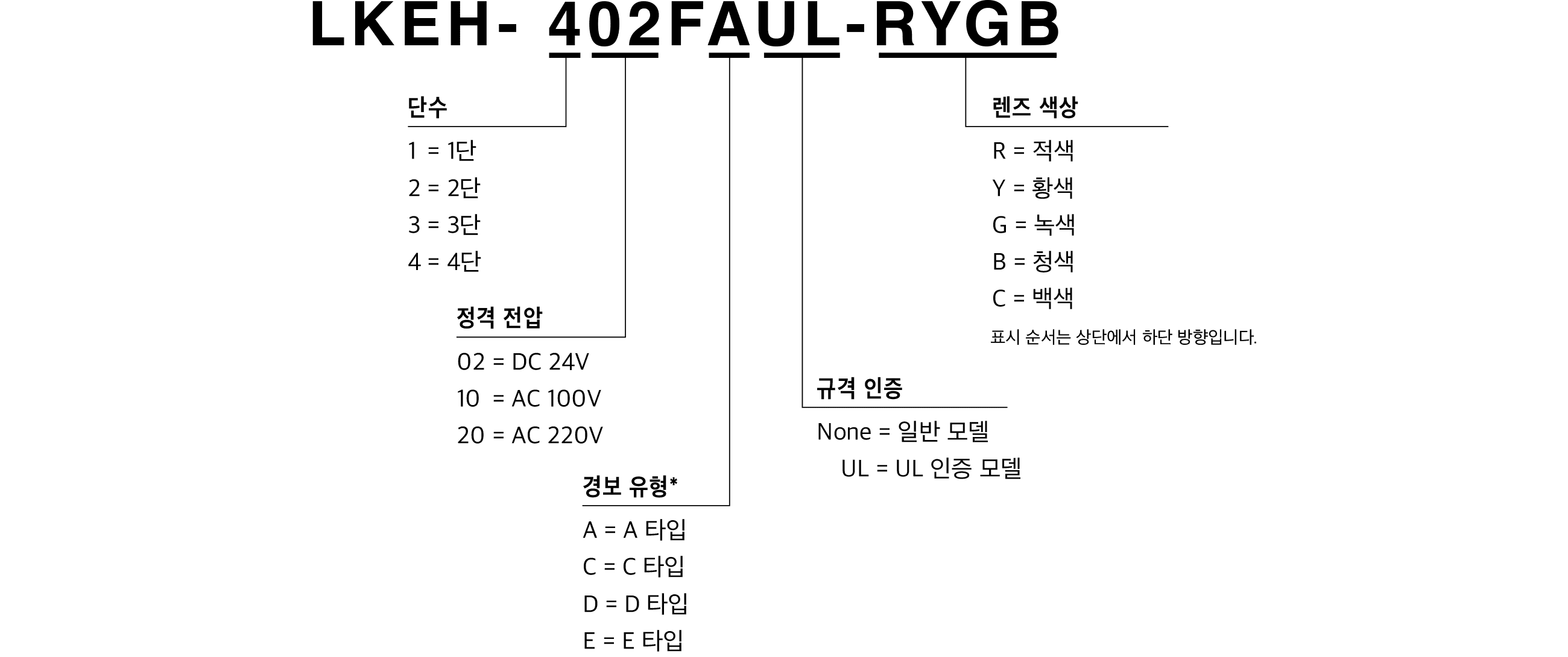

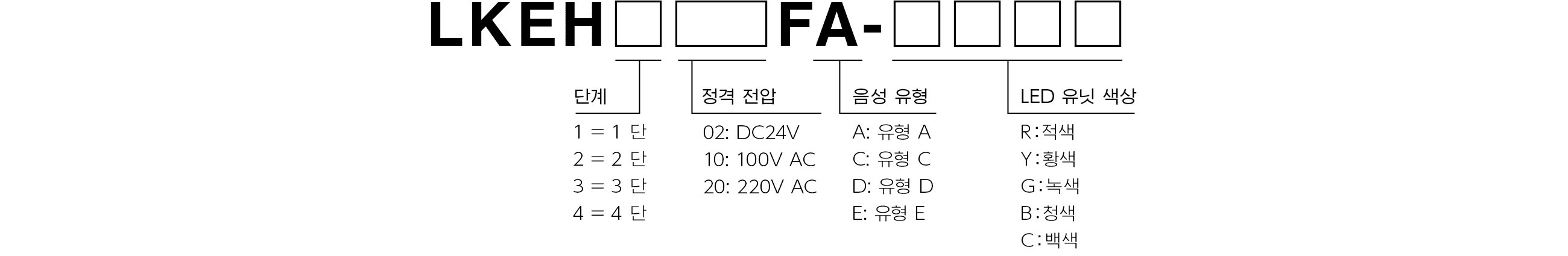

모델 코드
자세한 내용은 종합 카탈로그 내의 경보음 선택표를 참조하십시오.
제품 라인업
| 모델명 | 단수 | 정격 전압 | 경보 유형 | UL 인증 | 렌즈 색상 |
|---|---|---|---|---|---|
| LKEH-102F □ -R/Y/G/B/C | 1단 | DC 24V | A / C / D / E | - | 적색 / 황색 / 녹색 / 청색 / 백색 |
| LKEH-110F □ -R/Y/G/B/C | 1단 | AC 100V | - | 적색 / 황색 / 녹색 / 청색 / 백색 | |
| LKEH-120F □ -R/Y/G/B/C | 1단 | AC 220V | - | 적색 / 황색 / 녹색 / 청색 / 백색 | |
| LKEH-202F □ -RY/RG | 2단 | DC 24V | - | 적·황 / 적·녹 | |
| LKEH-210F □ -RY/RG | 2단 | AC 100V | - | 적·황 / 적·녹 | |
| LKEH-220F □ -RY/RG | 2단 | AC 220V | - | 적·황 / 적·녹 | |
| LKEH-302F □ -RYG | 3단 | DC 24V | - | 적·황·녹 | |
| LKEH-310F □ -RYG | 3단 | AC 100V | - | 적·황·녹 | |
| LKEH-320F □ -RYG | 3단 | AC 220V | - | 적·황·녹 | |
| LKEH-402F □ -RYGB | 4단 | DC 24V | - | 적·황·녹·청 | |
| LKEH-410F □ -RYGB | 4단 | AC 100V | - | 적·황·녹·청 | |
| LKEH-420F □ -RYGB | 4단 | AC 220V | - | 적·황·녹·청 | |
| LKEH-102F □ UL-R/Y/G/B/C | 1단 | DC 24V | ✔ | 적색 / 황색 / 녹색 / 청색 / 백색 | |
| LKEH-202F □ UL-RY/RG | 2단 | DC 24V | ✔ | 적·황 / 적·녹 | |
| LKEH-302F □ UL-RYG | 3단 | DC 24V | ✔ | 적·황·녹 | |
| LKEH-402F □ UL-RYGB | 4단 | DC 24V | ✔ | 적·황·녹·청 |
다수의 기기를 동시에 작동할 경우, 음원 재생 시점에 시간차가 발생할 수 있습니다.
본 제품은 차량용으로의 사용을 권장하지 않습니다.
취급 설명서/사양/외관 치수
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
매뉴얼(En) 파일 다운로드
(*)이 사이트의 데이터 다운로드 서비스는 다음 ""에 동의 한 것으로 간주됩니다.
사용 설명서
2D CAD / 3D CAD
2D CAD [dxf]
3D CAD [IGS] (zip)제품 사양
수리 부품
LKEH-FA/C/D/E
LKEH-FA/C/D/E
보수 부품
| 구분 | No. | 제품 설명 | 모델 번호 | 필요 수량 | 사양 | 교체 시기 기준 |
|---|---|---|---|---|---|---|
|
B32310054-F1 | 1 | ||||
|

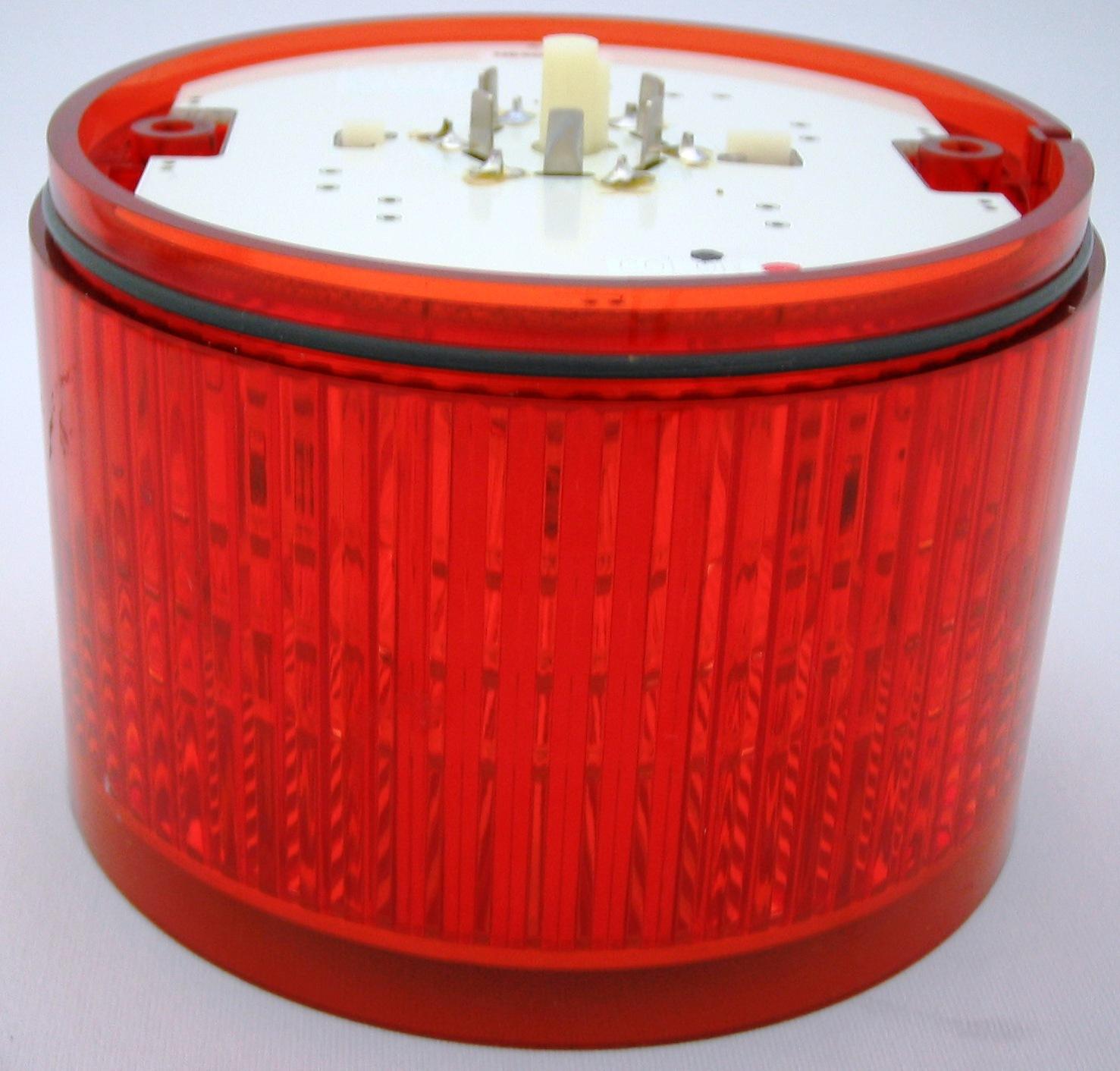

B72100151-1F1 | 1～4: 단 수에 따라 달라집니다 | ||||
|

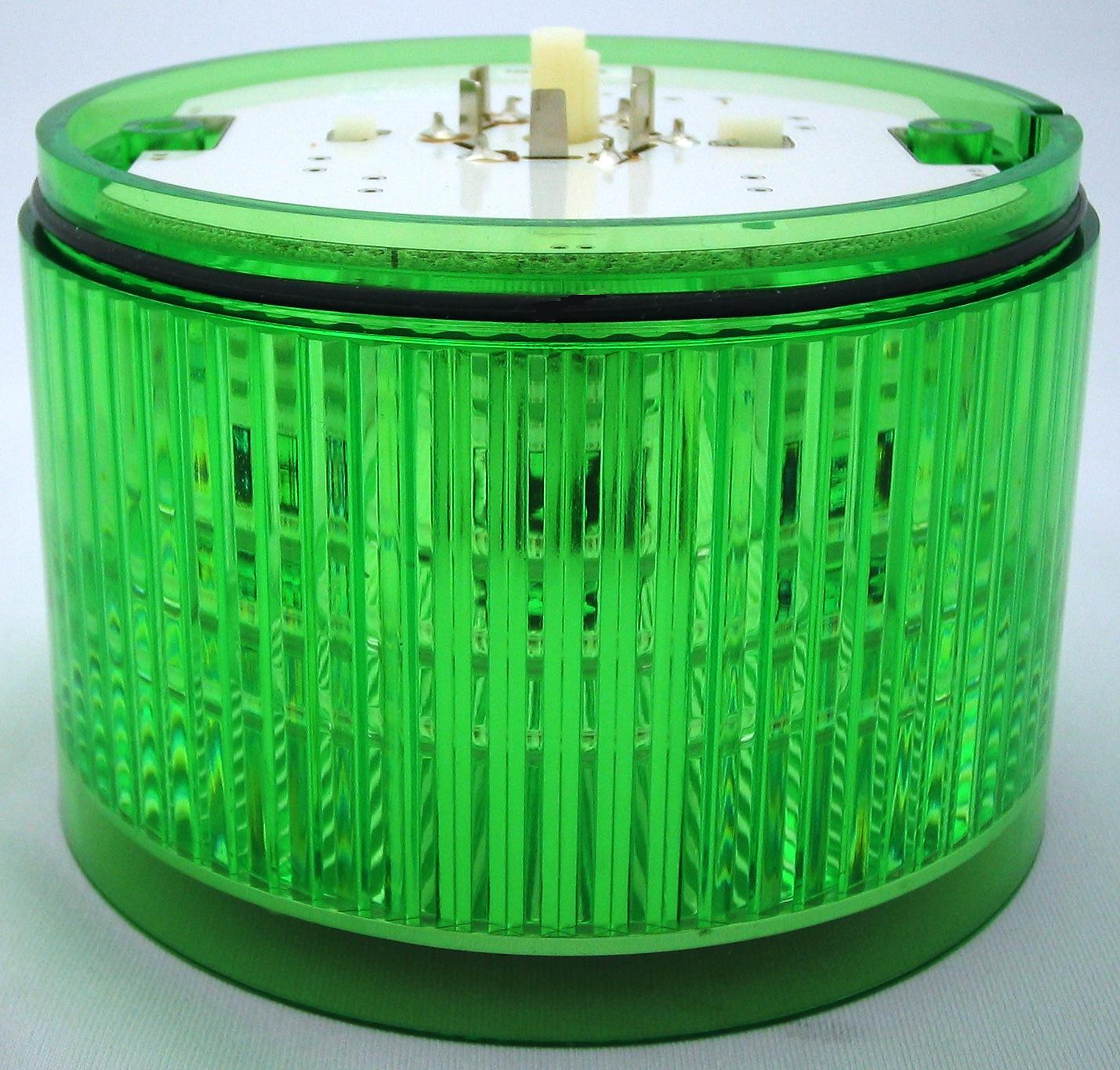

B72100151-2F1 | 1～4: 단 수에 따라 달라집니다. | ||||
|

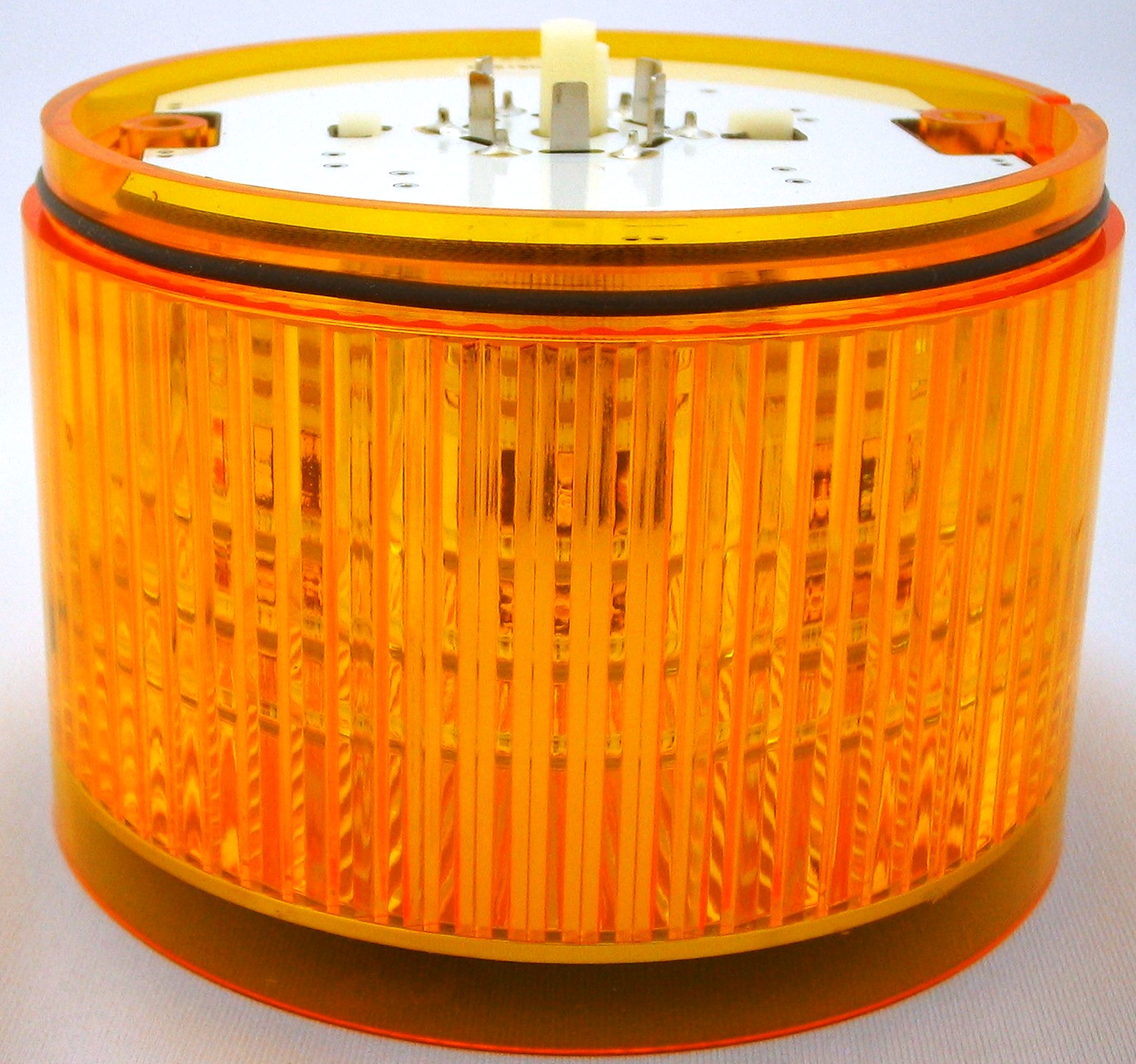

B72100151-3F1 | 1～4: 단 수에 따라 달라집니다. | ||||
|

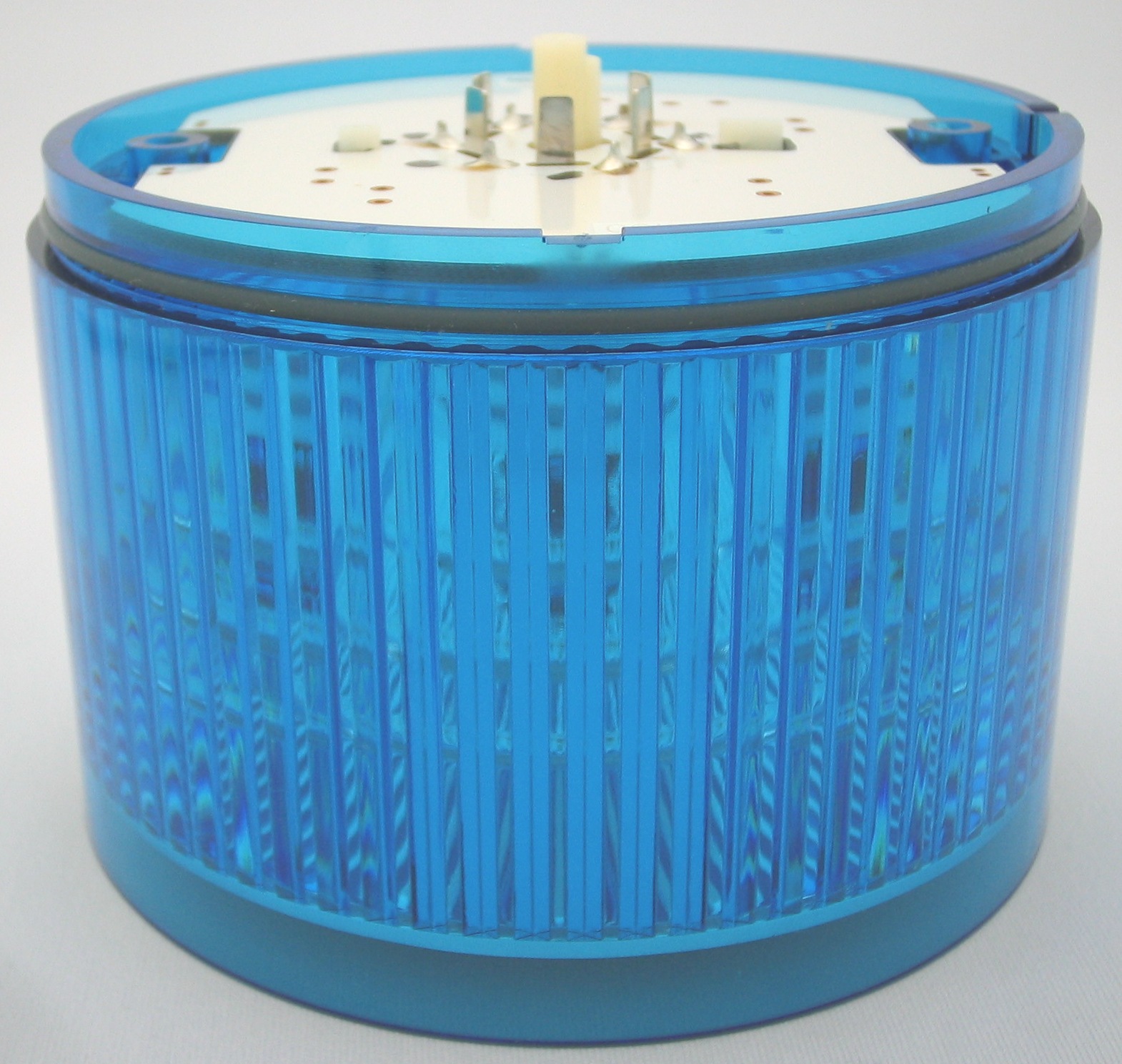

B72100151-4F1 | 1～4: 단 수에 따라 달라집니다. | ||||
|

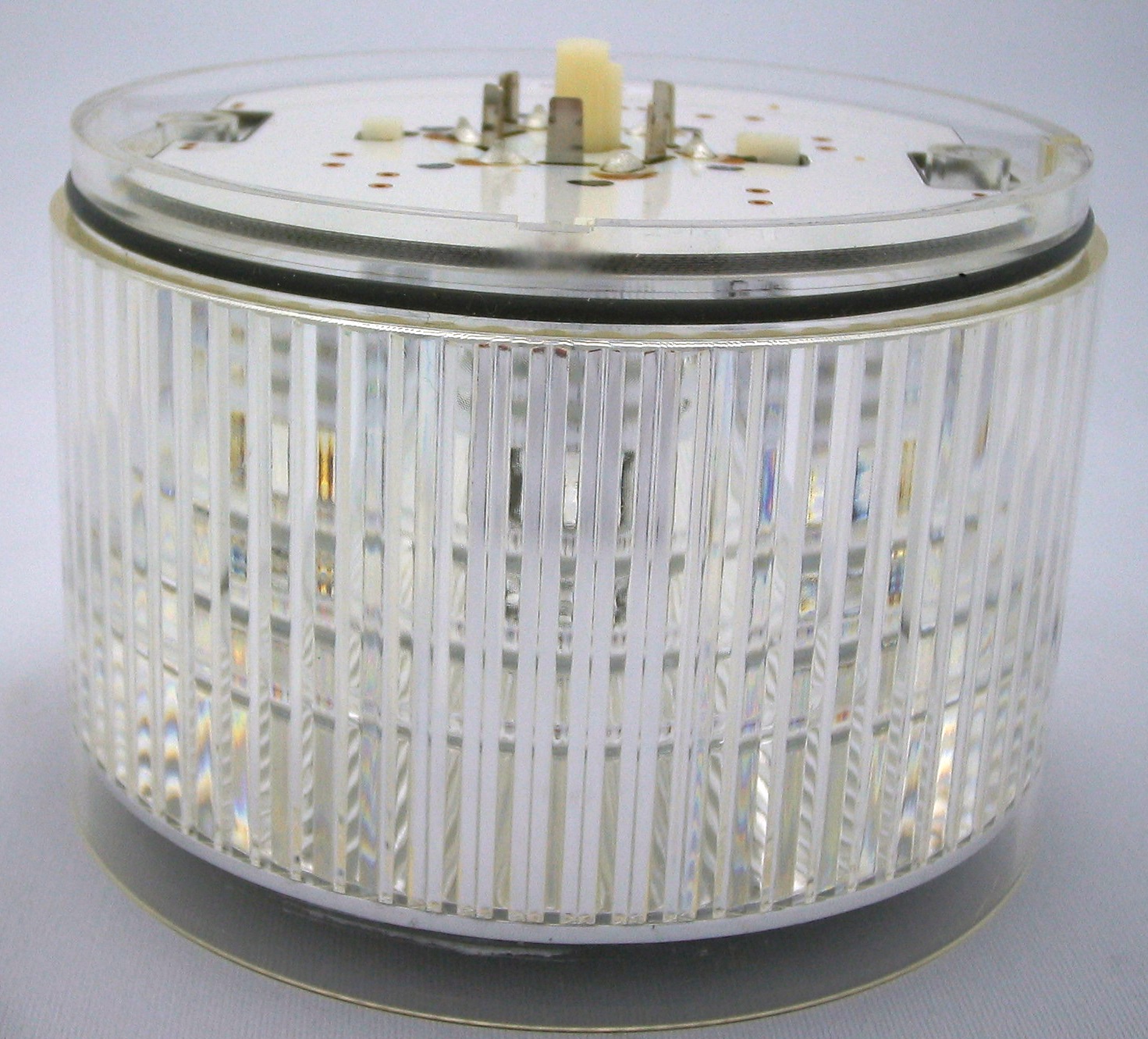

B72100151-7F1 | 1～4: 단 수에 따라 달라집니다 | ||||
|
B62910033-1F2 | 2 |

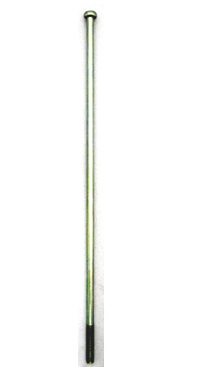

센터 샤프트 : 1 단용 Ｏ-링 와 평 와셔 세트〔각 2개들이〕M4×87mm |
|||
|
B62910033-2F2 | 2 |
센터 샤프트 : 2 단용 Ｏ-링 와 평 와셔 세트〔각 2개들이〕M4×147mm |
|||
|
B62910033-3F2 | 2 |

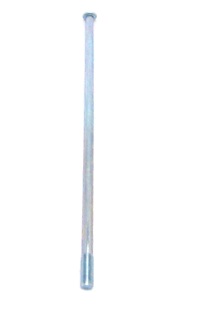

센터 샤프트 : 3 단용 Ｏ-링 와 평 와셔 세트〔각 2개들이〕M4×207mm |
|||
|
B62910033-4F2 | 2 |
센터 샤프트 : 4 단용 Ｏ-링 와 평 와셔 세트〔각 2개들이〕M4×267mm |
|||
.jpg)
|
C21100087-F1 | 1 |
